#1 |
|
مهندس متميز
![]() الدولة: مصر
المشاركات: 1,523
معدل تقييم المستوى: 0
|

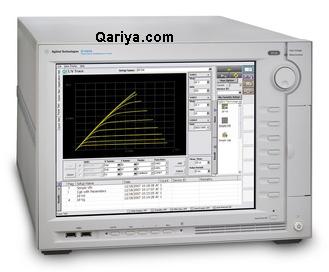

سلام عليكم ![]() اليوم أقدم لكم موضوع لا يعرفه الكثير وهو هام جداً جداً جداً جداً جداً لكل فني وهو عن كيفية تحويل الأوسليسكوب لـ Component Tester عن طريق تقنية Octopus Curve Tracer وهي مفيدة في إختبار العناصر عن طريق رسم منحنى على الأوسليسكوب يوضح خصائص العنصر ومنها نعرف مثلاً إذا كان هناك تسريب للتيار بالمكثفات والكثييييير .![]() وهذا منحنى لمكثف " على شكل دائرة " ![]() مع العلم ان هناك أنواع من الأوسليسكوب بها هذه الخاصية Component Tester مثل الفيديو التالي : https://www.youtube.com/watch?v=ghQYRv68qrU حيث تجد انه يمكن فحص المكونات الإلكترونية من خلال الأوسليسكوب ويرسم الأوسليسكوب علاقة بين الفولت على محور X والتيار على محور Y ( مع تعديل بعض إعدادات الأوسليسكوب ) . وتوجد دائرة بسيطة تقوم بتركيبها على الأوسليسكوب العادي الذي لا يحتوي هذه الدائرة " مع العلم أن الأوسليسكوب بقناتين " حيث انه هناك قناة سيتم إستخدامها للجهد والأخرى للتيار . https://www.youtube.com/watch?v=Gwo3pEH7hUE وهذا رابط الموقع للفيديو وبه الدائرة : http://www.cwtd.org/Jun19.html وعلى فكرة الدائرة هذه تغنيك عن شراء جهاز راسم المنحنيات ![]() ![]() ما رأيكم ؟ ![]() التعديل الأخير تم بواسطة : Omar Mekkawy بتاريخ 11-08-2014 الساعة 07:03 PM. |
|
|
|
| احصائية الشكر والاعجاب - 5 شكراً, 0 عدم اعجاب, 5 اعجاب |
|
|
| اعلانات |
|
|
#2 |
|
عضو ذهبي
الدولة: مصر - البحيره
المشاركات: 800
معدل تقييم المستوى: 125
|
موضع جميل وفكره ممتازه اخى عمر جزاك الله كل خير |
|
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
Omar Mekkawy ( شكر العضو على هذه المشاركة )
Omar Mekkawy ( أعجبته المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|
#3 |
|
مهندس متميز
![]() الدولة: مصر
المشاركات: 1,523
معدل تقييم المستوى: 0
|
|
|
|
|
|
|
#4 |
|
مهندس متميز
![]() الدولة: مصر
المشاركات: 1,523
معدل تقييم المستوى: 0
|
وين الردود !!!
|
|
|
|
|
|
#5 |
|
عضو ماسي
الدولة: سوريا
المشاركات: 5,608
معدل تقييم المستوى: 381
|
سلمت إيديك وألف شكر لك يا غالي
|
|
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
Omar Mekkawy ( شكر العضو على هذه المشاركة )
Omar Mekkawy ( أعجبته المشاركة )
|
|
|
|
|
#6 |
|
مهندس متميز
![]() الدولة: مصر
المشاركات: 1,523
معدل تقييم المستوى: 0
|
|
|
|
|
|
|
#7 |
|
عضو ماسى
الدولة: العراق
المشاركات: 3,978
معدل تقييم المستوى: 321
|
نعم موضوع جميل فعلا لكن شرط ان يتوفر جهاز اوسيلسكوب قناتين مع احتواؤه على اشارة (تركر) لكي تدخل نفس الاشارة على مقاومة خطية من قناة وعلى مكثف من القناة الثانية والتنسيق بشكل وارتفاع الاشارتين معا للحصول على الشكل المنحني او الدائرة او البيضوي وهنا يمكن مقارنة مكثفات اخرى والنظر للنتيجة كحالة فحص لخواص المكثف من حيث الجودة والتسريب والقيمة ..
شكرا جزيلا اخ عمر لهذا الموضوع الجميل . |
|
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
Omar Mekkawy ( شكر العضو على هذه المشاركة )
Omar Mekkawy ( أعجبته المشاركة )
|
|
|
|
|
#8 | |
|
مهندس متميز
![]() الدولة: مصر
المشاركات: 1,523
معدل تقييم المستوى: 0
|
اقتباس:
الله يخليك أستاذي وشكراً جزيلاً لك على مرورك ![]() انا لدي أوسليسكوب 10 ميجاهرتز ذو قناة واحدة لكنني لاحظت شيئاً أن القناة الوحيدة التي به مكتوب عليها Y ولاحظت خلف الأوسليسكوب أنه يوجد مدخل مكتوب عليه X هههههه مو عارف اذا تنفع ولا لا إن شاء الله أجرب !!!! وهذه صور شبيهة باللذي لدي ![]() ![]() وكما هو واضح من الخلف انه يوجد مدخل لـ X !!!!! ![]() يعطيك العافية أستاذي . |
|
|
|
|
![]() |
