ما فائده LM317L ؟؟؟

[عبقرينو1]

ما فائده lm317l
هل هو رجليتور متغير الخرج على حسب مقاومه الموجوده على الارضي والخرج؟


ام ما فكرته

[fade hbeb]

المشاركة الأصلية كتبت بواسطة عبقرينو1

ما فائده lm317l
هل هو رجليتور متغير الخرج على حسب مقاومه الموجوده على الارضي والخرج؟


ام ما فكرته

نعم اخي الكريم انه منظم جهد يمكننا التحكم من خلاله في جهد الخرج
[IMG][/IMG]

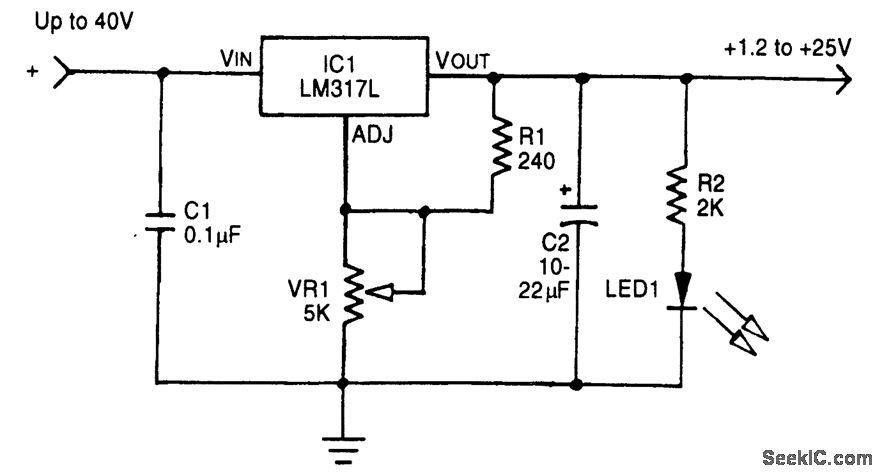

وهذا مثال لاستخدامه يمكننا تغيير جهد الخرج من خلال المقاومة VR1

[هدى علي]

المشاركة الأصلية كتبت بواسطة fade hbeb

نعم اخي الكريم انه منظم جهد يمكننا التحكم من خلاله في جهد الخرج
[IMG][/IMG]
وهذا مثال لاستخدامه يمكننا تغيير جهد الخرج من خلال المقاومة VR1

طيب هل LM 317T نفسه لو يختلف

[mourad3d]

المشاركة الأصلية كتبت بواسطة هدى علي

طيب هل LM 317T نفسه لو يختلف

نفسه ولكن يختلف فى القدرة واقصى تيار على الخرج

[هدى علي]

بالنسبة للمكثف داخل اللون الاحمر ماهي قيمته بالفولت وهل يكتب عليه
uf 0.1 ام لا
بالنسبة للمكثف داخل اللون الازرق هل هو متغير ؟؟ ولماذا القيمه بالسالب 10-
-- كم فولت دخل LM317T وماهو اقصى تيار للخرج ؟؟؟

[mourad3d]

الاول المكثف يقصد انه المكثف 10 او 22 ميكرو والسالب فاصله بين الرقمين مش اكتر

من الداتا شيت بقى
http://www.fairchildsemi.com/ds/LM/LM317.pdf

اقصى تيار على الخرج 1.5 امبير

الخرج ما بين 1.2 فولت الى 37 فولت

اقصى دخل 40 فولت

بس نصحيتى لا تستخدم القيم القصوى لكى لا يتلف المنظم بسرعه وخصوصا لو المنظم مش اصلى
