ارجوا المساعدة ف عمل دائرة شحن بطارية

hazemmohamed · 14-08-2014, 03:56 PM

عندى بطارية 12فولت 70 امبير سائلة ارجوا اسهل طريقة عمل شاحن لها او شرح طرية تعديل البور سبلاى وشكرا جزيلا

fade hbeb · 14-08-2014, 06:15 PM

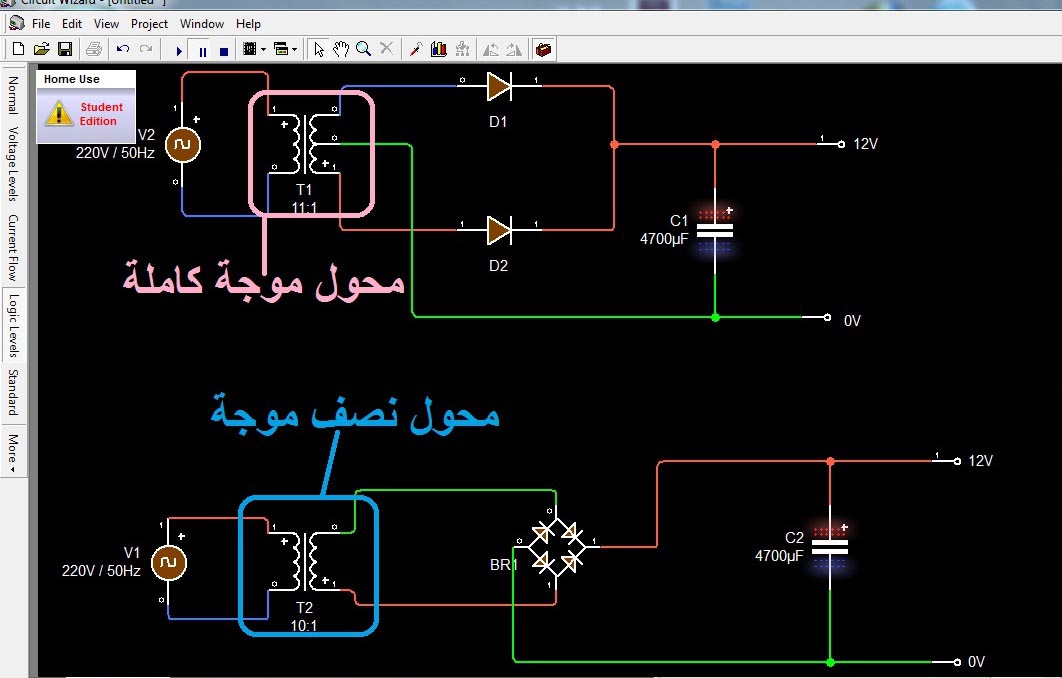

تفضل اخي
لا اعتقد انه يوجد ابسط من هذه الدارة
استخدم ما يناسبك من الدارتين
اذا كنت تمتلك محول موجة كاملة استخدم الدارة اللي فوق
اذا كنت تمتلك محول نصف موجة استخدم الدارة اللي تحت
طبعاً انت طلبن ابسط دارة
واذا اردت اضافة لمبة بيان و ساعة امبير
فهذا سهل واذا اردت ارسملك الدارة بحسب الاضافات التي تريدها
بالتوفيق ان شاء الله
[IMG]

[/IMG]

hazemmohamed · 14-08-2014, 07:00 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة fade hbeb

تفضل اخي
لا اعتقد انه يوجد ابسط من هذه الدارة
استخدم ما يناسبك من الدارتين
اذا كنت تمتلك محول موجة كاملة استخدم الدارة اللي فوق
اذا كنت تمتلك محول نصف موجة استخدم الدارة اللي تحت
طبعاً انت طلبن ابسط دارة
واذا اردت اضافة لمبة بيان و ساعة امبير
فهذا سهل واذا اردت ارسملك الدارة بحسب الاضافات التي تريدها
بالتوفيق ان شاء الله
[IMG]

[/IMG]

شكرا لك اخى انا عندى محول نصف موجة ارجو التوضيح ف تركيب لمبة بيان وساعة امبير والمكثف اللى مطلوب سيراميكى ولا مكثف اعادى والدايود كام امبير وشكرا جزيلا

muhmadyasr · 14-08-2014, 07:13 PM

اخي الكريم ما هو نوع الدايود والمكثف اذا سمحت وجزاك الله خيرا

fade hbeb · 14-08-2014, 11:25 PM

هذه دارة شحن مع لمبة بيان و ساعه امبير

هذه صورة جسر التقويم استطاعة عالية
يتحمل حتى 30 امبير ولا تنسى تركيب مبرد المينيوم عليه

وهذه صورة المكثف الكيميائي 4700 ميكرون 25 فولت

alush · 15-08-2014, 04:34 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة fade hbeb

هذه دارة شحن مع لمبة بيان و ساعه امبير

هذه صورة جسر التقويم استطاعة عالية
يتحمل حتى 30 امبير ولا تنسى تركيب مبرد المينيوم عليه

وهذه صورة المكثف الكيميائي 4700 ميكرون 25 فولت

شكرا جزيلا اخ فادي
انا اريد ان اسال عن هذا البرنامج الجميل
ما اسمه ومن اين احمله
وهل يقوم بانشاء لوحة مطبوعة (محاكي)

fade hbeb · 15-08-2014, 09:36 PM

اسم البرنامج Circuit Wizard
ويوجد ايضا برامج اخرى مثل Proteus و ايجل
حمله من النت فهو متوفر و يوجد فيديوهات تعليمية على اليوتيوب
ابحث عنها ستجدها
بالتوفيق ان شاء الله

alush · 15-08-2014, 10:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة fade hbeb

اسم البرنامج Circuit Wizard
ويوجد ايضا برامج اخرى مثل Proteus و ايجل
حمله من النت فهو متوفر و يوجد فيديوهات تعليمية على اليوتيوب
ابحث عنها ستجدها
بالتوفيق ان شاء الله

شكرا ياطيب
بالتوفيق انشالله
