طلب دائرة تثبيت الجهد والحمايه من انخفاض وارتفاع الجهد المفاجئ

[elamir2005]

السلام عليكم ورحمة الله وبركاته
المشكله بدات بعد ان قمت بتركيب جهاز تكيف ولم يعمل هذا التكيف بسبب الجهد المنخفض فقمت بشراء محول رافع للجهد يدوى بقدرة 5000 فولت امبير مقسم الى درجات يدويه من 1 الى 7 وبالفعل قمت بتوصيله على التكيف واختيار الدرجه 3 وكان خرج المحول 215 فولت واشتغل التكيف تمام جدا ولكن فى الصباح وجدت الكارته الداخلية للتكيف محترقه بس ارتفاع الجهد وبعد ان قمت بقياس خرج المحول فى الصباح وهو على نفس الدرجه 3 وجدته 265 فولت وهذا لان المحول يدوى وارتفاع الدخل يعنى ارتفاع الخرج
دى المشكله المطلوب من الساده نهندى القريه
اما دائرة تحكم فى المحول الرافع لتغير درجاته اتوماتيكيا حسب جهد الشبكه
او دائرة لتثبيت الجهد على 220 فولت
او دائرة حماية من ارتفاع او نخفاض الجهد المفاجئ
بالاضافه الى دائرة تمنع التشغيل فى حاله انقطاع التيار وعودته ولا يتم التشغيل الا يدويا
ولكم جزيل الشكر

[asto]

اظن انه عليه ان تاتي بمنظم افضل

اما بالنسبة لعدم التشغيل الآلي ان المكيفات الحديثة تمنع ذلك او جرب دارة تحوي 4017 و زر و ليدات



فقط ازل بقية التوصيلات اي من الاطراف 2-5 و صل بدل 6 ب 2 و ازل 0 يبقى ليد متصل مع طرف رقم 1 و r تتصل مع 2

بقا جرب باحدى البرامج وضع ريلاي مع ترانستور واحد

[Omar Mekkawy]

تفضل لعل يفيدك الرابط التالي :

http://www.qariya.info/vb/showthread.php?t=13544

[elamir2005]

اود ان اشكر كل ما ساهم فى الرد على وكل الحلول المقترحه ولكنى وجدت حل افضله واود المساعده منكم الفكره هى رفع الفولت على درجه بحيث يكون دائما اعلى من 220 فى الصباح والمساء والمطلوب دائرة تسمح بخروج 220 فولت فقط "ريجليتور"

[elamir2005]

هو الطلب الاخير صعب

[fade hbeb]

المشاركة الأصلية كتبت بواسطة elamir2005

اود ان اشكر كل ما ساهم فى الرد على وكل الحلول المقترحه ولكنى وجدت حل افضله واود المساعده منكم الفكره هى رفع الفولت على درجه بحيث يكون دائما اعلى من 220 فى الصباح والمساء والمطلوب دائرة تسمح بخروج 220 فولت فقط "ريجليتور"

غير ممكن اخي الكريم

[Omar Mekkawy]

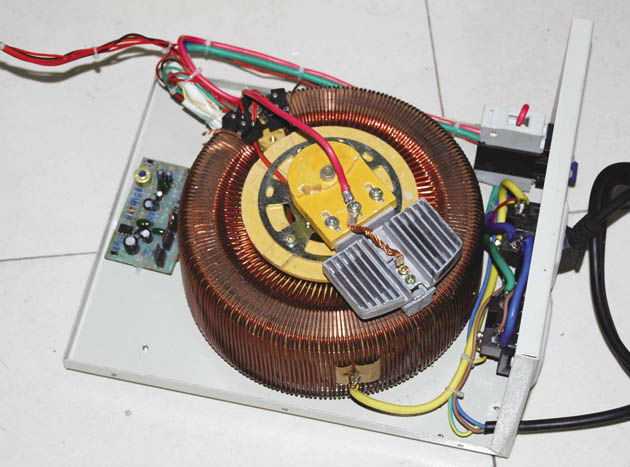

أخوي ممكن تشتري منظم جهد يعمل بمحرك سيرفو ومن مميزاته إستقرار الخرج ( 220 فولت ) مهما تغير الدخل ولكن يكون اكبر من 110 فولت تقريباً .



حيث ان هناك ملف من ملفات المحول ( متغير ) ويتحكم به موتور صغير حيث عندما يكون الجهد أقل من 220 فولت يبدأ السيرفو بالتحرك حتى يصل الجهد لهذه القيمة .

وله أشكال عديدة منها :

[توهامي]

السلام عليكم .
بالفعل كما تقدم المهندس عمر الحل هو المحول الاوتوماتيكي ( var) و هناك أصناف مختلفة القدرة كل محول وقدرته و هذا الجهاز يمكن تعديل جهد الخروج ببساطة على مستوي بطاقة servo مستعملا جهاز فولتمتر لقراءة الجهد المراد.

لكن يا أخي حسب ما فهمت من تدخلك الاول أن المشكلة تكمن بالدرجة الاولي في شبكة الكهرباء الغير مطابقة أحينا تكون جيدة ففى هذه الحالة يعمل هذا المحول و يؤمن لأنتضام إلي 220 v أما عندما تكون الشبكة تعبانة
فمن أين بأتيك هذا المحول بالطاقة اللازمة فهو ليس بمولد للكهرباء
الحل الأخير هو الأستقلالية و شكرا
