هل يمكن استخدام الترانزستور مكان المقاومة

[fade hbeb]

هل يمكن استخدام الترانزستور مكان المقاومة
يعني انا لوعندي مثلا مجموعة من الليدات
موصلة على التفرع و ليكن مثلاً 30 ليد
جهد الليد 3 فولت و امبير الليد 20 ميلي
فيكون تيار ال30 ليد 600 ميلي امبير
واريد ان اشغل ال30 ليد على مصدر 12 فولت (بطارية سيارة)
بهذه الحالة و حسب قانون اوم
9 تقسيم 600 = 0.015 اوم
و لو ركبت مقاومة 0.5 اوم او حتى 0.015 سنلاحظ سخونة كبيرة
و احتراق المقاومة و حتى لو كانت 10 واط
فهل يمكن الاستعانة بترانزستور يحل مكان المقاومة
بحيث يتحمل هذا الترانزستور 1 امبير او اعلى
( يعني الترانزستور يحجب 9 فولت و يمرق 3 فولت لمجموعه الليدات )
ام لابد من تقسيم الليدات الى مجموعات صغيرة و اضافة مقاومات
او استخدام منظمات الجهد لهذه الغاية
مع تحياتي للجميع

[zeid25]

حساباتك كلها غير صحيحة
حساباتك كلها غير اقتصادية
فكرة استبدال مقاومة بترانزستور فكرة غير صحيحة
.
حساب المقاومة وفق قانون اوم يجب ان يتم بوحدة الأمبير وليس
بوحدة الميللي امبير وبالتالي
9 ÷ 0,6 = 15 اوم
.
في طريقتك سيتم ضياع قسم كبير من الطاقة بشكل حراري دون فائدة .
الطريقة الصحيحة وصل كل اربع ليدات بشكل متسلسل ليكون لديك :
3 فولت × 4 لمبات = 12 فولت
ثم يمكنك جمع مجموعين او ثلاثة او اكثر كما تشاء والجميع يتم ربطهم
بالبطارية عبر مقاومة صغيرة ربما واحد اوم مثلا وذلك لتلعب هذه المقاومة
دور الأمان حيث تتعرض للتلف عند حدوث مشكلة ما .

[نعيم البديري]

بالاضافة الى ماذكره الاخ زيد ايضا يوجد خطأ كبير اخر وهو ان تيار التوالي هو ثابت يمثل تيار ليد واحد ولا يجمع مثلا تيار الليد 20 ملي امبير اذا اوصلنا 4 ليدات توالي جهد كل منها 3 فولت وتيار الليد الواحد 20 ملي امبير سيكون لدينا مجموعة تتحمل 12 فولت ولا تسحب تيار سوى 20 ملي امبير فقط . هذا اذا اردنا توصيل المزيد نربط مجموعة اخرى على التوازي (طبعا تيار التوازي يجمع في النهاية )/ هنا مقاومة (1 اوم ب نصف واط ) تكفي توالي مع المجموعة الواحدة حسب العلاقة (القدرة = مربع التيار X المقاومة )

[fade hbeb]

المشاركة الأصلية كتبت بواسطة zeid25

حساباتك كلها غير صحيحة
حساباتك كلها غير اقتصادية
فكرة استبدال مقاومة بترانزستور فكرة غير صحيحة
.
حساب المقاومة وفق قانون اوم يجب ان يتم بوحدة الأمبير وليس
بوحدة الميللي امبير وبالتالي
9 ÷ 0,6 = 15 اوم
.
في طريقتك سيتم ضياع قسم كبير من الطاقة بشكل حراري دون فائدة .
الطريقة الصحيحة وصل كل اربع ليدات بشكل متسلسل ليكون لديك :
3 فولت × 4 لمبات = 12 فولت
ثم يمكنك جمع مجموعين او ثلاثة او اكثر كما تشاء والجميع يتم ربطهم
بالبطارية عبر مقاومة صغيرة ربما واحد اوم مثلا وذلك لتلعب هذه المقاومة
دور الأمان حيث تتعرض للتلف عند حدوث مشكلة ما .

المشاركة الأصلية كتبت بواسطة نعيم البديري

بالاضافة الى ماذكره الاخ زيد ايضا يوجد خطأ كبير اخر وهو ان تيار التوالي هو ثابت يمثل تيار ليد واحد ولا يجمع مثلا تيار الليد 20 ملي امبير اذا اوصلنا 4 ليدات توالي جهد كل منها 3 فولت وتيار الليد الواحد 20 ملي امبير سيكون لدينا مجموعة تتحمل 12 فولت ولا تسحب تيار سوى 20 ملي امبير فقط . هذا اذا اردنا توصيل المزيد نربط مجموعة اخرى على التوازي (طبعا تيار التوازي يجمع في النهاية )/ هنا مقاومة (1 اوم ب نصف واط ) تكفي توالي مع المجموعة الواحدة حسب العلاقة (القدرة = مربع التيار X المقاومة )

الف شكر لكم اخواني على الرد الكريم
حسب معلوماتي الشخصية اذا كان فيها غلط ارجو التصحيح
اذا كان الوصل على التفرع الجهد ثابت و يقسم التيار على الاحمال
اذا كان الوصل على التسلسل التيار ثابت و الجهد يقسم على الحمال

المهم بالموضوع كفكرة
هل يمكن استخدام الترانزستور للحد من التيار كما ذكرت سابقاً
اذا كان ممكن فكيف
مع تحياتي لكم احبتي و اخواني

[احمد الربعي]

المشاركة الأصلية كتبت بواسطة fade hbeb

الف شكر لكم اخواني على الرد الكريم
حسب معلوماتي الشخصية اذا كان فيها غلط ارجو التصحيح
اذا كان الوصل على التفرع الجهد ثابت و يقسم التيار على الاحمال
اذا كان الوصل على التسلسل التيار ثابت و الجهد يقسم على الحمال

المهم بالموضوع كفكرة
هل يمكن استخدام الترانزستور للحد من التيار كما ذكرت سابقاً
اذا كان ممكن فكيف
مع تحياتي لكم احبتي و اخواني

طبعا يمكن الحد من التيار باستخدام الترانزستور او الموسفت وذلك بجعل الترانزستور يمرر كمية محددة من التيار مابين المجمع والمشع وايضا الموسفت مابين المنبع والمصرف
هذه الدائرة كما طلبت ستمرر لك فقط 600 ملي امبير مع الحصول علي نفس قيمة جهد الخرج بمعني لو جهد الدخل 12 فولت 10 امبير ستحصل علي خرج 12 فولت وتيار 600 ملي امبير

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة fade hbeb

الف شكر لكم اخواني على الرد الكريم
حسب معلوماتي الشخصية اذا كان فيها غلط ارجو التصحيح
اذا كان الوصل على التفرع الجهد ثابت و يقسم التيار على الاحمال
اذا كان الوصل على التسلسل التيار ثابت و الجهد يقسم على الحمال

المهم بالموضوع كفكرة
هل يمكن استخدام الترانزستور للحد من التيار كما ذكرت سابقاً
اذا كان ممكن فكيف
مع تحياتي لكم احبتي و اخواني

الاخ الحبيب (فادي حبيب ) التحكم بالتيار يتبع السيطرة بالجهد .. كيف ؟ اي حمل له جهد اشتغال هذا الجهد اذا تطبق على الحمل سحب الحمل التيار الطبيعي الذي يعمل فيه ولو فرضنا زدنا الجهد المقنن هذا قليلا فمن الطبيعي ان يزداد سحب التيار عن حد الطبيعي والعكس صحيح لو قل جهد المصدر عن جهد عمل الحمل الطبيعي كان سحب التيار اقل من الحد الطبيعي .. من هذا الكلام نخرج بنتيجة الا وهي التي تقصدها انت في هذا الموضوع ..

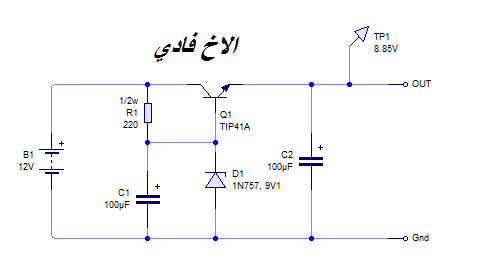

من الممكن جدا استخدام الترانزستور طبعا كمجهز للحمل بفولت (جهد ) اقل من المصدر مثلا ممكن ان نحصل بسهولة على 9 فولت من اصل مصدر 12 فولت بطريقة ربط تابع الباعث باختيار جهد خاص للبيز واخذ الخرج من الباعث والطريقة معروفة جدا وسهلة .. هنا لانستطيع ان نقول اننا قللنا التيار العام بطريقة استخدام الترانزستور كمقاومة كلا .. بل الاقرب للواقع عملنا مجهز جهد او منظم جهد اقل من جهد المصدر فمن الطبيعي ان يكون تيار الحمل اقل في هذه الحالة كما تم توضيحه اعلاه ..

[fade hbeb]

احلى معلم و احلى استاذ نعيم
الله لا يحرمنا منك وفقك الله دنيا واخرة
بارك الله بك و بجهودك اثابك الله الجنة
غفر الله خطاياك و رحم الله والديك و اياك
مع احترامي و محبتي
اخوك و تلميذك الصغير فادي

[نعيم البديري]

( وتعاونوا على البر والتقوى ولا تعاونوا على الاثم والعدوان ) جميعنا اخوان اخ فادي ويعلم ويتعلم بعضنا البعض كما اشكر الاخ الغالي احمد الربعي // طبعا هو تناول الموضوع من زاوية اخرى وقد صمم دائرة لتحديد التيار عن طريق تحسس الجهد وهذه الطريقة تستخدم غالبا كمرحلة حماية في مجهزات القدرة . لكن الاخ فادي يبحث عن البساطة ومن المؤكد توجد طرق اخرى ايضا كاستخدام منظم 7809 مثلا يعطينا جهد 9 فولت ويتحمل لغاية 1 امبير او استخدام 7805 اذا اردنا جهدا اقل وممكن التلاعب ايضا بالجهد مابين 5 الى 12 باستخدام متغيرة توالي مع الخط V_ref الخط الوسط توالي مع الارضي او استخدام المنظم المتغير LM317وهكذا افكار اخرى تعوض عن خفض الجهد باستخدام مقاومة ومشاكل الحرارة وعدم استقرار الفولت .(اخترنا دائرة الترانزستور لان عنوان الموضوع يتحدث عن هذا الطلب )
