شحن الجوال من بطارية السيارة

[mohm97]

السلام عليكم

الجميع يعلم أحوال غزة
وبما انه الكهرباء بتقطع فترات طويلة جدا جدا تصل لعدة أيام ( طبعا بعد قصف محطة توليد الكهرباء)
نحتاج لشحن الجوال من البطاريات
استخدمت 7805 لخفض الجهد من 12 فولت الى 5 فولت ونجح الأمر
لكن ...
1- مثبت الجهد بيسخن وبالآخر بينحرق ( ما حد يقول ركبه على مشتت لأنه ما في بغزة)
2- جوال سامسنج بيحتاج 1 أمبير وبعضهم 2 أمبير بس مثبت الجهد بيعطي 0.5 أمبير فقط ولا أعلم السبب
3- وضعت مقاومة على الرجل الثانية من المثبت لرفع جهد إلى 5.5 أو 6 فولت ليزيد من التيار .... ارتفع الجهد لكن جوال سامسنج كشف الموضوع وبطل يشحن

ما الحل لخفض جهد البطارية من 12 الى 5 أو 5.4 كحد أقصى مع أمبير لا يزيد عن 1 أمبير
وشكرا

[فكروعلم]

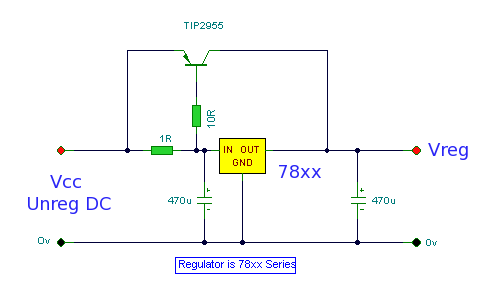

طبق هذه الدارة فهي لزيادة تيار المنظم 5 فولت وبإمكانك استخدام أي ترانزستور PNP يتحمل تيار 5 أمبير أو أكثر

[mohm97]

المشاركة الأصلية كتبت بواسطة فكروعلم

طبق هذه الدارة فهي لزيادة تيار المنظم 5 فولت وبإمكانك استخدام أي ترانزستور PNP يتحمل تيار 5 أمبير أو أكثر

شكرا على الرد

هذه الدائرة جربتها لكن للأسف بتعطي تيار عالي جدا يصل 6 أمبير
يعني أكيد الجوال ما راح يتحمل هذا التيار
كيف ممكن نحدد التيار؟؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mohm97

شكرا على الرد

هذه الدائرة جربتها لكن للأسف بتعطي تيار عالي جدا يصل 6 أمبير
يعني أكيد الجوال ما راح يتحمل هذا التيار
كيف ممكن نحدد التيار؟؟

ليس للتيار علاقة الجهاز يأخذ حاجته من التيار طالما أن الجهد المطلوب صحيح شوف يا غالي إذا وصلنا لمبة 12 فولت تيارها 1 أمبير على بطارية تعطي 100 أمبير هل تحترق بالتأكيد لا

[Tamim 232]

السلام عليكم
سوال شو قيم المقاومات بهاي الدارة من بعد إذن الشباب
وهل صحيح انو الدارة بتعطي 6 امبير انا ما جربت هاي الدارة
المشكل انو بنوصل الجوال بشاحن الاسواق وبكون مكتوب 2 امبير بس الجوال ببرنامج امبير المقياس على الشاشة بيطلع 570 mA لهيك شو الحل حتى نخلي الجوال يشحن أسرع

[احمد طحان]

هل المقاومة هنا 1 اوم في مدخل الدارة 12 فولط
ومنظم الجهد 7805 اليس كذلك
والمقاومة على القاعدة للترانزستور هي 10 اوم
هل هي عملية ايضاااا بارك الله فيكم

[mkhuzanie]

من بعد اذن حضراتكم
شكرا على الموضوع
انا شفت دوائر اخرى لا ادري مدى نجاحها
ممكن حد من المهندسين يدينا فكرة اي الدوائر افضل من 3
والحماية انا لحظت كان مفيش حماية
ولكم جزيل الشكر
