ارجو المساعدة ... اريد تحويل 24 فولت الى 12 فولت 3 امبير

[uosef_001]

السلام عليكم
لدي محول 220 /24 فولت
اريد ان احصل على 12 فولت 3 امبير باستخدم مثبت جهد .... ارجو المساعدة فى اقرب وقت
وبارك الله فيكم



....

[eng.taha]

اولا تحتاج الى دائرة توحيد ومن ثم مكثف للتنعيم وبعد ذلك يمكن استخدام 3 ريكيوليتور رقم 7812 تربطهم على التوازي لتحصل على تيار 3 امبير لان كل ركيوليتور يتحمل 1 امبير..عذرا لم ارفع لك صورة للدائرة لانني فاتح من المحمول

[fade hbeb]

المشاركة الأصلية كتبت بواسطة uosef_001

السلام عليكم
لدي محول 220 /24 فولت
اريد ان احصل على 12 فولت 3 امبير باستخدم مثبت جهد .... ارجو المساعدة فى اقرب وقت
وبارك الله فيكم



....

تفضل دارة الاستاذ فكر و علم
طبعاً هنا المنظم 7812 lm
هذه المكونات تضعها بعد جسر التقويم و مكثف التنعيم
اذا الامر غير واضح بالنسبة لك
ارسمها لك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة uosef_001

السلام عليكم
لدي محول 220 /24 فولت
اريد ان احصل على 12 فولت 3 امبير باستخدم مثبت جهد .... ارجو المساعدة فى اقرب وقت
وبارك الله فيكم



....

لم تقل لنا ما هو تيار المحول الذي تستخدمه

[uosef_001]

المشاركة الأصلية كتبت بواسطة eng.taha

اولا تحتاج الى دائرة توحيد ومن ثم مكثف للتنعيم وبعد ذلك يمكن استخدام 3 ريكيوليتور رقم 7812 تربطهم على التوازي لتحصل على تيار 3 امبير لان كل ركيوليتور يتحمل 1 امبير..عذرا لم ارفع لك صورة للدائرة لانني فاتح من المحمول

مشكور اخي الكريم للرد

بس ياريت صورة علما بانه المحول 3 امبير

[uosef_001]

هل التوصيل حسب الصورة صحيح ؟؟ وقيمة المكثفات الموجودة مناسبة ام لا ؟؟



وشكراا

[uosef_001]

يا جماعة ياريت تردوا عليه باسرع وقت ممكن ... ارجو المساعدة للضرورة

[توهامي]

لديك خيارات متنوعة حسب الحالة المتوفرة لديك

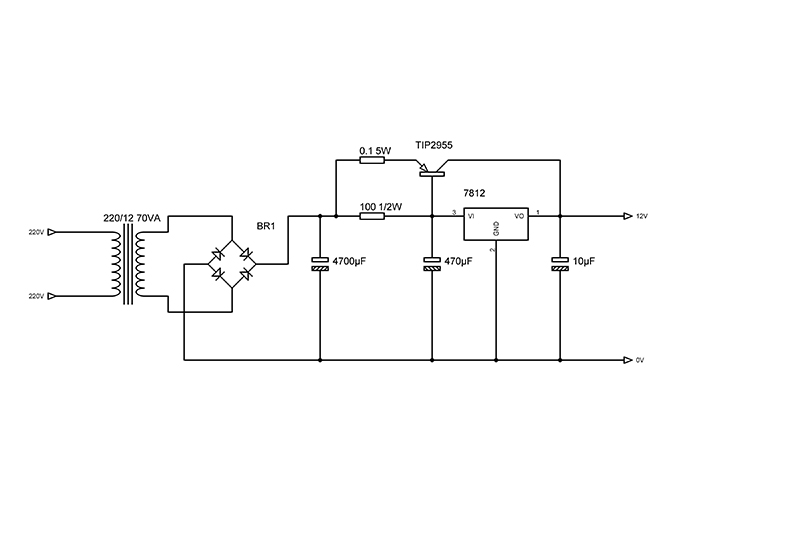

*إن امكنك تغيير المحول إلى 220/12 ذو قدرة مناسبة فهذه الدارة ملائمة( 5A)
http://darkness66.free.fr/Schema%20A...%20linaire.jpg
* اما إذا كنت ملزم بإستعمال المحول 220/24 فهذه الدارة جيدة مع الاخذ بعين
الاعتبار تناسب قدرة المحول مع شدة التيار المطلوب
أما كيفية تحديد شدة التيار المرغوب فهذا يتعلق بالدرجة الاولى بدارة الاستهلاك نكتفى نحن بتركيب منصهرة 3 امبير
http://www.sonelec-musique.com/image...l_78xx_003.gif
