Motion Detector Alarm Project مشروع كشف حركة الأجسام

Motion Detector Alarm Project سوف نتحدث اليوم عن مشروع كشف حركة الأجسام

حيث سنستخدم PIR Sensor مخصص بإستشعار التغير في مستوى الأشعة تحت الحمراء Infrared
لكن في البداية لابد التعرف الأشعة تحت الحمراء Infrared
الأشعة تحت الحمراء Infrared أشعة كهرومغنطيسية لها كل خواص الضوء الأساسية وهى ظواهر الانتشار والانعكاس والانكسار والتداخل والانعراج والاستقطاب وقد كشفها في عام 1800 الألماني فريدريك ويليام هيرشل عندما تمكن من تحليل الضوء إلى ألوانه الأساسية من خلال موشور زجاجي فقاس درجة حرارة مكونات الطيف الملون باستخدام مقياس الحرارة فلاحظ ازدياداً في درجة الحرارة عند نقل مقياس الحرارة من مجال اللون البنفسجي إلى مجال اللون الأحمر حيث تبلغ درجة الحرارة القيمة الكبرى في الجزء المظلم الواقع وراء الضوء الأحمر واستنبط من ذلك وجود إشعاعات غير مرئية لها خواص الإشعاعات المرئية وتقع بعد الطيف الأحمر. ويصل جزء كبير من طاقة الشمس إلى الأرض على شكل أشعة تحت الحمراء تقع في مجال الطيف اللامرئي بين الضوء المرئي والموجات المكروية، وأطوال موجاتها أكبر من أطوال موجات الأشعة الحمراء.


لمشاهدة الموضوع بشكل كامل الكود البرمجي و الدارة الالكترونية اضغط هنا


للإشتراك في صفحتنا على الفيس بوك اضغط على الصورة

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة TWIN_EST Motion Detector Alarm Project مشروع كشف حركة الأجسام Motion Detector Alarm Project سوف نتحدث اليوم عن مشروع كشف حركة الأجسام حيث سنستخدم PIR Sensor مخصص بإستشعار التغير في مستوى الأشعة تحت الحمراء Infrared لكن في البداية لابد التعرف الأشعة تحت الحمراء Infrared الأشعة تحت الحمراء Infrared أشعة كهرومغنطيسية لها كل خواص الضوء الأساسية وهى ظواهر الانتشار والانعكاس والانكسار والتداخل والانعراج والاستقطاب وقد كشفها في عام 1800 الألماني فريدريك ويليام هيرشل عندما تمكن من تحليل الضوء إلى ألوانه الأساسية من خلال موشور زجاجي فقاس درجة حرارة مكونات الطيف الملون باستخدام مقياس الحرارة فلاحظ ازدياداً في درجة الحرارة عند نقل مقياس الحرارة من مجال اللون البنفسجي إلى مجال اللون الأحمر حيث تبلغ درجة الحرارة القيمة الكبرى في الجزء المظلم الواقع وراء الضوء الأحمر واستنبط من ذلك وجود إشعاعات غير مرئية لها خواص الإشعاعات المرئية وتقع بعد الطيف الأحمر. ويصل جزء كبير من طاقة الشمس إلى الأرض على شكل أشعة تحت الحمراء تقع في مجال الطيف اللامرئي بين الضوء المرئي والموجات المكروية، وأطوال موجاتها أكبر من أطوال موجات الأشعة الحمراء. لمشاهدة الموضوع بشكل كامل الكود البرمجي و الدارة الالكترونية اضغط هنا للإشتراك في صفحتنا على الفيس بوك اضغط على الصورة

السلام عليكم
اولا موضوع فعلا رائع شكرا جزيلا لك
ممكن السؤال بالطبع اذا تحرك الانسان او أي جسم يشع أشعه تحت الحمراء فسيعمل الحساس ولكن اذا توقف الانسان عن الحركه فهل يستمر حساس في كشف الجسم ام لا
وثانيا اذا ردت من هذا الحساس عمل مشروع وهو طالما يوجد انسان تبقى الاناره شغاله وعندما لايوجد أحد تنطفئ الاناره فكيف يتم ذلك
تحياتي

[TWIN_EST]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم اولا موضوع فعلا رائع شكرا جزيلا لك ممكن السؤال بالطبع اذا تحرك الانسان او أي جسم يشع أشعه تحت الحمراء فسيعمل الحساس ولكن اذا توقف الانسان عن الحركه فهل يستمر حساس في كشف الجسم ام لا وثانيا اذا ردت من هذا الحساس عمل مشروع وهو طالما يوجد انسان تبقى الاناره شغاله وعندما لايوجد أحد تنطفئ الاناره فكيف يتم ذلك تحياتي

وعليكم السلام ورحمة الله وبركاتة

ان مبدأ هذا الحساس ليس الحركة و انما الاشعة تحت الحمراء المنبعثة من جسم الانسان و ان تحركة امامه سوف يقوم بتشغيل الانذار مدة لحين عبورك و اذا توقفت فسوف يستمر الانذار بالعمل او تستطيع اضافة ترانزستور بدل الثناثي الضوئي ليقوم بدوره بتشغيل الريلية التي من خلالها تشغل الاضاءة اللمبات لاضاءة الغرفة او حتى الكراج او مدخل المنزل

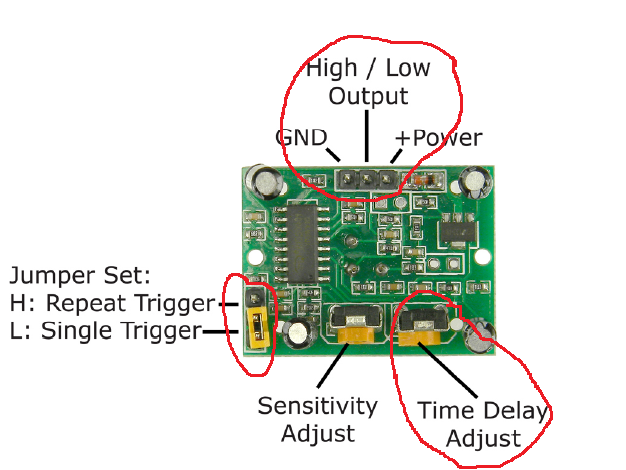

وبإمكانك عمل هذا المشروع دون الحاجة الى لوحة الاردوينو وكتابة الكود فقط قطعة PIR المستخدمة في المشروع لان لها ثلاثة اقطاب توصيل الاول خط الجهد السالب و الثاني الموجب و الثالث المخرج حيث يخرج الجد 3 فولت اذا كان امامه شخص " انسان " وبتوصيل جهد الخرج في قاعد الترانزستور و الريلية سوف تستطيع تشغيل لمبات احمال كبيرة
اضغط هنا لمشاهدة حساس PIR المتوفر في موقعنا الالكتروني

هذه الصورة لنفس قطعة PIR التي استخدمناها في مشروعنا لكنهم وضعوها داخل غلاف " وهي تمثل حساس لاضاءة الغرفة في حال وجود انسان و ينطفىء الضوء حال مغادرة الانسان للموقع

اضغط هنا لمشاهدة القطعة

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة TWIN_EST وعليكم السلام ورحمة الله وبركاتة ان مبدأ هذا الحساس ليس الحركة و انما الاشعة تحت الحمراء المنبعثة من جسم الانسان و ان تحركة امامه سوف يقوم بتشغيل الانذار مدة لحين عبورك و اذا توقفت فسوف يستمر الانذار بالعمل او تستطيع اضافة ترانزستور بدل الثناثي الضوئي ليقوم بدوره بتشغيل الريلية التي من خلالها تشغل الاضاءة اللمبات لاضاءة الغرفة او حتى الكراج او مدخل المنزل وبإمكانك عمل هذا المشروع دون الحاجة الى لوحة الاردوينو وكتابة الكود فقط قطعة PIR المستخدمة في المشروع لان لها ثلاثة اقطاب توصيل الاول خط الجهد السالب و الثاني الموجب و الثالث المخرج حيث يخرج الجد 3 فولت اذا كان امامه شخص " انسان " وبتوصيل جهد الخرج في قاعد الترانزستور و الريلية سوف تستطيع تشغيل لمبات احمال كبيرة اضغط هنا لمشاهدة حساس PIR المتوفر في موقعنا الالكتروني هذه الصورة لنفس قطعة PIR التي استخدمناها في مشروعنا لكنهم وضعوها داخل غلاف " وهي تمثل حساس لاضاءة الغرفة في حال وجود انسان و ينطفىء الضوء حال مغادرة الانسان للموقع اضغط هنا لمشاهدة القطعة

السلام عليكم
شكرا جزيلا لكم أخي
نعم ماقلتموه صحيح ولكن أتسائل لاني جربت ذلك حساس يعطي الاشاره في حاله وجود حركه ولكن اذا وقفت امامه بدون حراك يجده لايتحسس الا اذا قمت بعمل حركه باليد مثلا
لان هذه مشكله تسبب أطفاء الاناره مثلا والشخص موجود داخل الغرفه
للعلم لديه نفس حساس الحركه
ام تقصد أخي انه طالما يوجد جسم ضمن 120 درجه يحس به حساس بشكل مستمر
ايضا ممكن أخي شرح لنا ماموجود في الصوره


وايضا خرج الحساس هو 3.3 فهل يحتاج الى ايسي محول level يعني مايكروكنترولر يعمل على 5 فولت فقد يعتبر 3.3 هي low ويعتبرها 0 ام لايحتاج اللا محول level

بالنسبه لمكان وضع الحساس لاحظ ان يوضع في ركن الغرفه فهل يعني ان ركن الغرفه 90 درجه بتالي حساس يغطي كل جوانب الغرفه
مع الشكر والتقدير
