استفسار في دارة FM

[قويدر2]

السلام عليكم ورحمة الله وبركاته

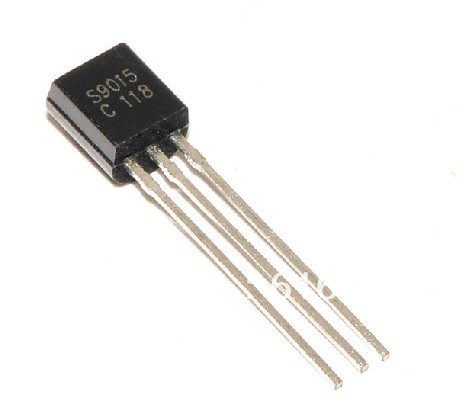

ياخواني اريد الاستفسار من فضلكم هل يمكن استبدال الترانستور 2n3904


ب s 9015

[سعيد عويطة]

لا ينفع استعمل sc9018

[قويدر2]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

لا ينفع استعمل sc9018

اخي الكريم هل يصلح واحد من هذه الترانستور

[motoman2010]

المشاركة الأصلية كتبت بواسطة قويدر2

اخي الكريم هل يصلح واحد من هذه الترانستور

اخى الكريم
ممكن استعمال
2n3904
bc547
2n2222
s9018

وهم متوفرون وبكثره

[توهامي]

السلام عليكم .
بالنسبة للسؤال هل يمكن استبدال 2n3904 بــ s9015 الجواب هو غير ممكن
كون الاول npn بينما الثاني pnp .

هذه طريقة سهلة جدا للحصول علي les équivalence des transistors .
علي سبيل المثال أردنا البحث عن 2n3904 نذهب الي الموقع alltransistors.com/fr عندما تفتح الصفحة تجد علي يسار الشاشة INDEX
نحن نبحث عن 2N3904 فنختار المجموعة2N3801.....2N4073 و بالتالي يضهر لنا
كل الترانسيسورات وبينهم 3940 بعد ذالك تختاره فتضهر كل خصائصه التقنية و كذلك البدائل . إ نه موقع رائع يوفر لك الوقت ويسهل لك العمل.


هذه بعض البدائل التي استخرجتها من هذا الموقع
2N3904.2SC2474.2SC2475.2SC2477.2SC4145.3TE440.3TE4 50.BFX152. BTN3904.C266.KN3904 و القائمة طويلة ونكتفي بهذه الكمية و شكرا

[قويدر2]

المشاركة الأصلية كتبت بواسطة توهامي

السلام عليكم .
بالنسبة للسؤال هل يمكن استبدال 2n3904 بــ s9015 الجواب هو غير ممكن
كون الاول npn بينما الثاني pnp .

هذه طريقة سهلة جدا للحصول علي les équivalence des transistors .
علي سبيل المثال أردنا البحث عن 2n3904 نذهب الي الموقع alltransistors.com/fr عندما تفتح الصفحة تجد علي يسار الشاشة INDEX
نحن نبحث عن 2N3904 فنختار المجموعة2N3801.....2N4073 و بالتالي يضهر لنا
كل الترانسيسورات وبينهم 3940 بعد ذالك تختاره فتضهر كل خصائصه التقنية و كذلك البدائل . إ نه موقع رائع يوفر لك الوقت ويسهل لك العمل.


هذه بعض البدائل التي استخرجتها من هذا الموقع
2N3904.2SC2474.2SC2475.2SC2477.2SC4145.3TE440.3TE4 50.BFX152. BTN3904.C266.KN3904 و القائمة طويلة ونكتفي بهذه الكمية و شكرا

بارك الله فيك اخي التهامي سؤال بسيط من فضلك الحرف اللي ياتي بعد الترقيم واش الفائدة منو مثلا


واش الفرق بين كل هذي
2N3904A
2N3904C
2N3904CSM
2N3904DCSM

[توهامي]

السلام عليكم .
أخي قويدر الحروف التي تأتي بعد la reference principale مثل A, C,CSM,DCSM,U,E,S و هم كثيرون جدا هذه الحروف تدل علي le boitier du transistor بمعني الشكل, المادة, لأبعاد الخاصةبالقطعة الالكترونية و ترتيب أقطابها , مثال 2n3904 نجده غالبا علي شكل TO 92 و يمكن ان نجده علي اشكال و مقاييس اخري مثل القطع السطحية التي لديها LE BOITIER SOT 23 , ET SOT 223 , علما أخي انه يجد عدد مهم جدا من مصنعي هذه القطع و كل مصنع له رموزه الخاصة به فمثلا نجد PZT 3904, MMBT3904
و باستعمل DATASHEET حيث يقدم لك كل الخصائص الدقيقة .
و شكرا

[قويدر2]

المشاركة الأصلية كتبت بواسطة توهامي

السلام عليكم .
أخي قويدر الحروف التي تأتي بعد la reference principale مثل A, C,CSM,DCSM,U,E,S و هم كثيرون جدا هذه الحروف تدل علي le boitier du transistor بمعني الشكل, المادة, لأبعاد الخاصةبالقطعة الالكترونية و ترتيب أقطابها , مثال 2n3904 نجده غالبا علي شكل TO 92 و يمكن ان نجده علي اشكال و مقاييس اخري مثل القطع السطحية التي لديها LE BOITIER SOT 23 , ET SOT 223 , علما أخي انه يجد عدد مهم جدا من مصنعي هذه القطع و كل مصنع له رموزه الخاصة به فمثلا نجد PZT 3904, MMBT3904
و باستعمل DATASHEET حيث يقدم لك كل الخصائص الدقيقة .
و شكرا

جزاك الله خيرا
