الساده المهندسين سلام الله عليكم
لدينا اوتو ترانس فورمر بقدره 10 كيلو وات فولت امبير احترق لفاته الابتدائيه واحتراق بكرته ولم اجدها متاحه
فقمنا باعاده لفه حسب ما كان من عدد الفات والاقطار الا انه يقوم بسحب تيار عالى فهل مقايسه هذا الترنس تصلح وان كنت غير مقتنع لانتاجه 10 كيلو
مقطع العرضى للسان القلب الحديدى 6سم
ومجموع شرائحه 13,5 سم
والسؤال هل هذا التصميم سليم لانتاج 10 كيلو

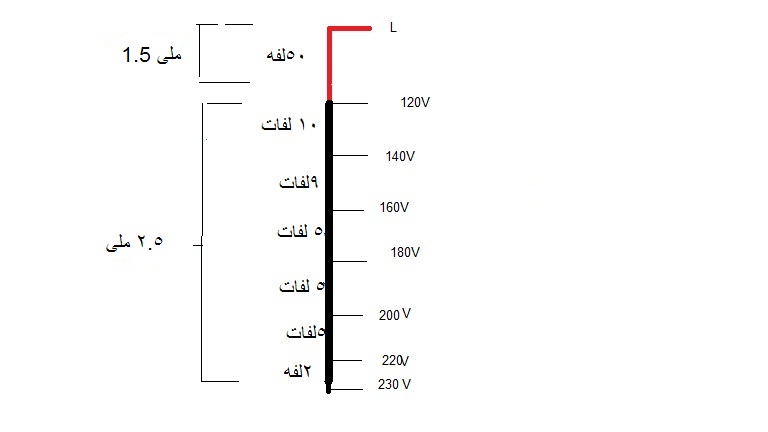

واليكم مخطط المحول 7بند 120 -230 kash 10000 va

[IMG][/IMG]

دمتم فى رعايه الله

اعلانات

bediwi
:: مهندس متواجد ::
تاريخ التسجيل: Oct 2009
الدولة: سوهاج
المشاركات: 126
نشاط [ bediwi ]
قوة السمعة:0
قديم 03-09-2014, 04:43 AM المشاركة 2
افتراضي


لا اعلم لماذا لانجد رد ------ المهم
من مشاركات الاساتذم
نجد
قدرة المحول = (الطول سم * العرض سم )^2

بمعنى اوضح يصلح ان نتج 10 ك من هذ المقطع الحديدى؟
مساحته الفعليه 6*14*.9=75.6
القدره=5715
ولنا بقيه

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


bediwi
:: مهندس متواجد ::
تاريخ التسجيل: Oct 2009
الدولة: سوهاج
المشاركات: 126
نشاط [ bediwi ]
قوة السمعة:0
قديم 05-09-2014, 11:31 AM المشاركة 3
ha


نريد اعاده بناء محول عرض لسانه 6 سم ومجموع سمك شرائحه 14 سم وطول اللسان 9 سم كان ينتج فى السابق 10000 فولت امبير ولكن مشكلته سخونه شديد وسحب امبير عالى مما نتج عن احتراقه والان نريد بنائه بطريقه الصحيحه لاننا راجعنا كافه مشاركتكم حول قوانين بناء المحولات فوجدنا ان القوانين تنطبق فقط على اقل من واحد كيلو ولا نعلم هل تنطبق على المحولات النفسيه اما لا بخصوص المقاسات

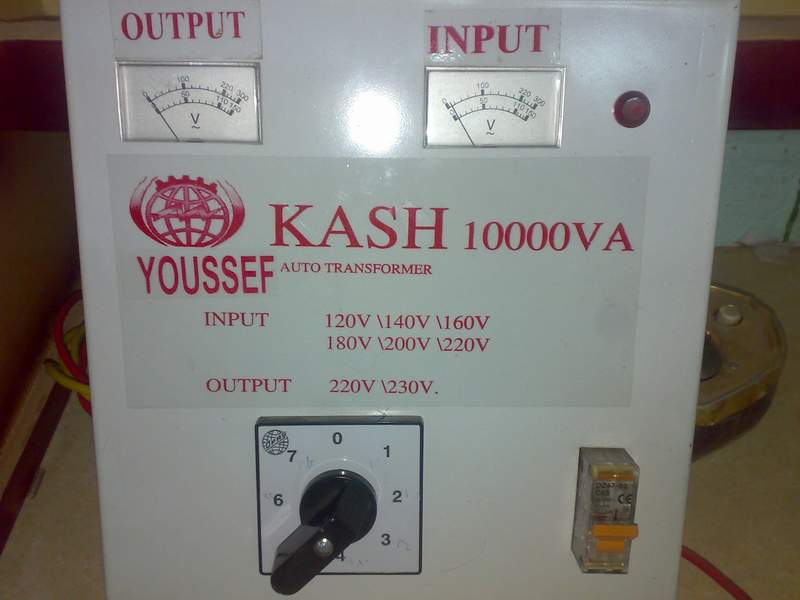

محول يديوى يعمل على 120-140-160-180-200-220 لانتاج 220 القدره 10000 فولت امبير


[IMG]url=http://www.0zz0.com][/url][/IMG]

[IMG][/IMG]


التعديل الأخير تم بواسطة : bediwi بتاريخ 05-09-2014 الساعة 11:43 AM

bediwi
:: مهندس متواجد ::
تاريخ التسجيل: Oct 2009
الدولة: سوهاج
المشاركات: 126
نشاط [ bediwi ]
قوة السمعة:0
قديم 12-09-2014, 07:30 PM المشاركة 4
افتراضي


نرجو ح>ف المشاركه مشكورين


bediwi
:: مهندس متواجد ::
تاريخ التسجيل: Oct 2009
الدولة: سوهاج
المشاركات: 126
نشاط [ bediwi ]
قوة السمعة:0
قديم 26-10-2014, 12:47 AM المشاركة 5
افتراضي


حدش رد علينا ولكن سارد انا بعد جهد مرير فى البحث فى محولات الترنس فورمر تحسب قيمه المساحه القلب من العلاقه الاتيه

ايجاد النسبه الفعليه للمحول =تيار الدخول-تيار الخروج /تيار الخروج

نوجد القدره الفعليه بضرب حاصل النسبه الفعليه *القدره الكليه
يكون جذر القدره الفعليه = مساحه المقطع بالسم مربع
ولنا موضوع عن بناء المحول النفسى كاملا
