دارة رفع الجهد /// 1.5 فولط الى 35 فولط///

[قويدر2]

السلام عليكم

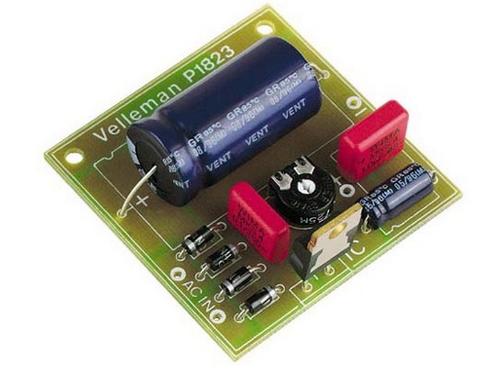

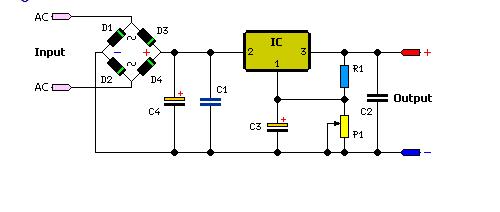

تفضلوا الدارة بدون اطالة صراحة لم اجربها ليس لدي بعض المكونات مثل IC LM317










قائمة أجزاء

LM317 IC
P1 = 4.7K
R1 = 120R
C1 = 100nF - 63V
C2 = 1UF - 35V
C3 = 10uF - 35V
C4 = 2200uF - 35V
D1-D4 = 1N4007

[mishmish2002]

اخى العزيز هى ليست دائره رفع الجهد من 1.5 الى 35 فولت
و انما هى دائره مجزئ للجهد

[Omar Mekkawy]

أخوي هذه الدائرة ليست رافعة للجهد لكن جهد تغذيتها يكون 35 فولت فيمكنك التحكم في الخرج ( متغير ) من 1.5 حتى 35 فولت .

[قويدر2]

المشاركة الأصلية كتبت بواسطة mishmish2002

اخى العزيز هى ليست دائره رفع الجهد من 1.5 الى 35 فولت
و انما هى دائره مجزئ للجهد

شكرا لك اخي على المعلومة المفيدة

[قويدر2]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

أخوي هذه الدائرة ليست رافعة للجهد لكن جهد تغذيتها يكون 35 فولت فيمكنك التحكم في الخرج ( متغير ) من 1.5 حتى 35 فولت .

شكرا لك اخي على المعلومة المفيدة
