[خالد البلعاوي]

انا عندي فقاسه وشتريت ترمستات ewelle ew-988h اريد منكم طريقه ربط الاسلاك وطريقه برمجه الترمستات عندي هيتر + ضوى+مضخه تبريد اذا زاده الحراره ممكن تعطوني مخطط ربط الاسلاك والاهم من ذالك شرح بلعربي ما هي الحروف هذي ..HC
L5
H5
PT
CR
d
وشكرا لكم جميعا

[خالد البلعاوي]

اذا سمحتو انكم تهتمو بلموضوع وكل شكر لكم

[motoman2010]

اقتباس المشاركة الأصلية كتبت بواسطة خالد البلعاوي انا عندي فقاسه وشتريت ترمستات ewelle ew-988h اريد منكم طريقه ربط الاسلاك وطريقه برمجه الترمستات عندي هيتر + ضوى+مضخه تبريد اذا زاده الحراره ممكن تعطوني مخطط ربط الاسلاك والاهم من ذالك شرح بلعربي ما هي الحروف هذي ..HC L5 H5 PT CR d وشكرا لكم جميعا

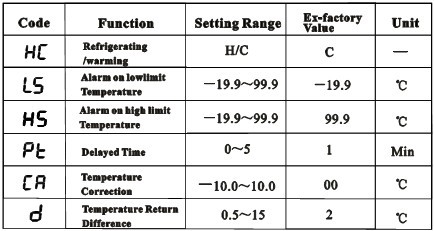

اولا دا معانى الاختصارات

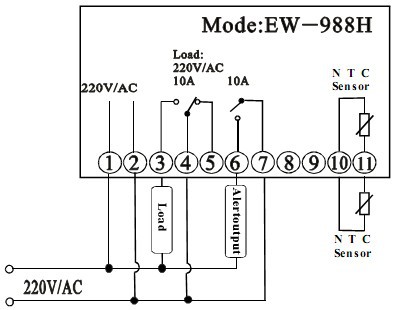

ودا طريقة التوصيل

[yaamen]

كبسة طويلة set حتى ظهور خيارات الضبط

L5 : -19
H5 : 65
PT : 0
Ca : 1.0
d : 0.5

خيار HS اجعله H

بعد الانتهاء كبسة SET مرة واحدة ثم ضع قراءة 37.7

التوصيلات : 1+2 = 220 فولت
2+4 = توصل مع بعض
1+3 الحمل وهو لمصدر الحرارة
10+11 للسنسر الحساس المرفق مع الثيرموستات
وبالتوفيق

[خالد البلعاوي]

يسلمو يا تاج راسي ما قصرت حبيبي

[خالد البلعاوي]

اخي الفاضل انا اكن لك لك كل الاحترام والتعزيز على مساعدتك لي وتم تركيب ترمستات بنجاح كلها فضل الله ثم جهودك
اخي الفاضل كل شي عندي تمام بس اريد ان اركب مروحه طارده الحراره زياده بحيث اذا زادت الحراره عن 38 فورا يشتغل مروحه طرد زياده الحراره والاهم من ذالك بعد تعليم منك تركيب الاسلاك اريد برمجمه مروحه بحيث ابرمجها بعد 38 تشغل فورا وشكرا لك ولك القائمين على منتدى المتوااضع
