[sskk77]

شباب ارجو المساعدة في سبب عطب المعالج
عطب عندي 5 معالجات 16F676 لسبب لا اعلم ماهو
في دارة استخدمها للتحكم بتشغيل واطفاء المحرك كل فترة زمنية
الدارة بكل بساطة عبارة عن منظم جهد 5 فولت 7805 يسبقه مكثف 1000 ميكرو ويليه مكثف 220 ميكرو يغذي المعالج
الذي هو بدوره يغذي قاعدة ترانزستور bc546 عبر مقاومة 10 كيلو اوم ليفتح الريليه الموصول بالترانزستور
علماً أن دايود الحماية موصول على الريليه
الدارة تعمل لوحدها بشكل سليم دون اي اشكالات
لكن الريليه هو نقطة فصل و وصل بين ديمر ومحرك
عندما يعمل مع الحمل يسبب مشكلة تعطب المعالج
لايوجد اي صلة وصل بين التيار الكهربائي المغذي للمحرك وتغذية المعالج انها معزولة تماماً
لكن مع هذا هناك ما يسبب عطب المعالج
ارجو مساعدتي في الدارة المناسبة للتغذية وفلترة التيارات الحاصلة في هذه الحالة
ولكم الشكر والتقدير

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة sskk77 شباب ارجو المساعدة في سبب عطب المعالج عطب عندي 5 معالجات 16F676 لسبب لا اعلم ماهو في دارة استخدمها للتحكم بتشغيل واطفاء المحرك كل فترة زمنية الدارة بكل بساطة عبارة عن منظم جهد 5 فولت 7805 يسبقه مكثف 1000 ميكرو ويليه مكثف 220 ميكرو يغذي المعالج الذي هو بدوره يغذي قاعدة ترانزستور bc546 عبر مقاومة 10 كيلو اوم ليفتح الريليه الموصول بالترانزستور علماً أن دايود الحماية موصول على الريليه الدارة تعمل لوحدها بشكل سليم دون اي اشكالات لكن الريليه هو نقطة فصل و وصل بين ديمر ومحرك عندما يعمل مع الحمل يسبب مشكلة تعطب المعالج لايوجد اي صلة وصل بين التيار الكهربائي المغذي للمحرك وتغذية المعالج انها معزولة تماماً لكن مع هذا هناك ما يسبب عطب المعالج ارجو مساعدتي في الدارة المناسبة للتغذية وفلترة التيارات الحاصلة في هذه الحالة ولكم الشكر والتقدير

السلام عليكم
أخي كريم زودنا بمخطط الي تشتغل عليه لكي يضيف اخوه مقترحاتهم ويساعدوك بشكل أفضل لانه لايمكن الاجابه بدون معرفه مخطط
ومن محتمل سبب عطل هو وصول جهد عالي الى مايكرو او سحب تيار عالي منه

[sskk77]

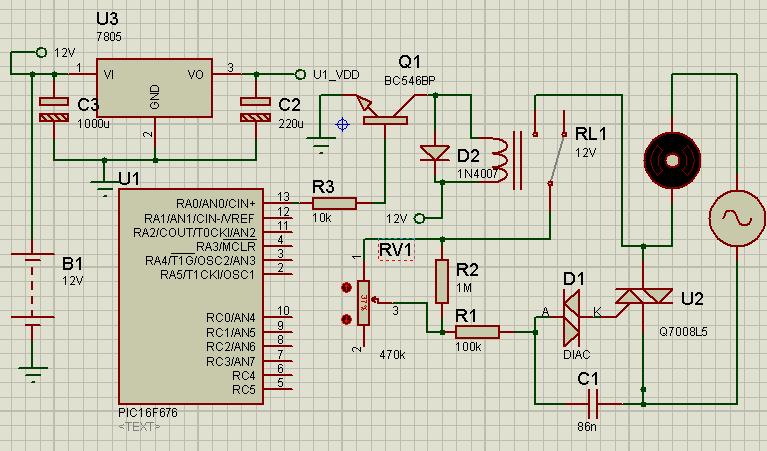

أخي هذا هو المخطط

[sskk77]

جربت وضع دايود 1N4148 بشكل عكسي على خرج منظم الجهد
كما ان الترياك هو BT139

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة sskk77 أخي هذا هو المخطط

السلام عليكم
دائره غير معزوله تماما لانه اذا تعطل ترانستور سيسبب تلف مايكرو والحل اربط فوتوكبلر
بالنسبه للريلي انتبه أخي لاتستخدمه للتشغيل والاطفاء لفترات قليله يعني بين تشغيل والاطفاء ازمنه قليله
انا اقترح عليك الالغاء ريلي وتضع مكانه فوتوكبلر حيث يستخدم فوتوكبلر تراياك مثل moc3021

يعني بأختصار راح يصير عندك ترانستور يغذي moc3021 ومخرج moc3021 يربط الى دائره كنترول تراياك

[sskk77]

نعم أخي لكن الترانزستور لم يتعطل
كما اني اريد التحكم بالسرعة بنفس الوقت فكف ذلك باستخدام moc3021
هل يمكن الغاء الريليه ووضعه مكانه مع ابقاء الدياك

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة sskk77 نعم أخي لكن الترانزستور لم يتعطل كما اني اريد التحكم بالسرعة بنفس الوقت فكف ذلك باستخدام moc3021 هل يمكن الغاء الريليه ووضعه مكانه مع ابقاء الدياك

أخي في مشاركه 83
http://www.qariya.info/vb/showthread...145411&page=11
حيث تجد كود للديمر يتحكم بالاضاءه عن طريق مايكروكنترولر

يعني أقصد اخي أستغل مايكرو ليتحكم بالسرعه

[sskk77]

طيب ما هو الخطأ في هذه الدارة الذي يتسبب في تلف المعالج
