[نايف نظمي]

السلام عليكم

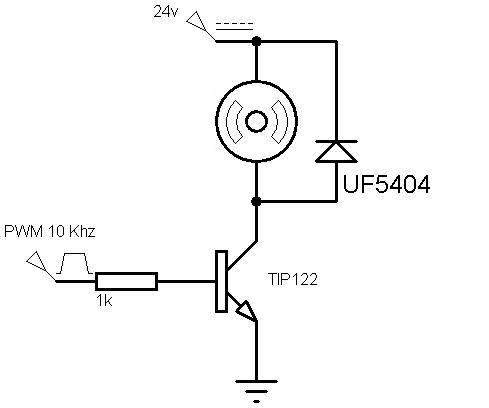

المشكلة هي انة عند توصيل الدايود يبطئ الموتور ويكاد يتوقف

وعند فصلة الدايود الموتور يعمل جيد لكن يحترق الترانزيستور بعد فترة حتى بدون حرارة

وصف بعض المواقع بان الدايود يجب ان يكون من النوع السريع t_rr ns

وقمت بتجربة انواع من 50 الى 200 وحتى دايودات التقويم العادي وما تزال نفس المشكلة

ارجو الحل


وشكراُ

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي السلام عليكم المشكلة هي انة عند توصيل الدايود يبطئ الموتور ويكاد يتوقف وعند فصلة الدايود الموتور يعمل جيد لكن يحترق الترانزيستور بعد فترة حتى بدون حرارة وصف بعض المواقع بان الدايود يجب ان يكون من النوع السريع t_rr ns وقمت بتجربة انواع من 50 الى 200 وحتى دايودات التقويم العادي وما تزال نفس المشكلة ارجو الحل وشكراُ

السلام عليكم
اخي بالنسبة للدايود لاداعي له لان تركيبة الترانسستور يوجد دايود داخلي
الترانسستور اقصى فولت على البيز 5 فولت ... فراقب فولتية ال pwm وأضف على الدائرة زنر دايود 5 فولت من قاعدة الترانسسور للآرضي والمقاومة البيز اجعلها بدل 1 ك 10 ك ان شاء الله سوف يعمل بنتظام

[نايف نظمي]

اقتباس المشاركة الأصلية كتبت بواسطة assed السلام عليكم اخي بالنسبة للدايود لاداعي له لان تركيبة الترانسستور يوجد دايود داخلي الترانسستور اقصى فولت على البيز 5 فولت ... فراقب فولتية ال pwm وأضف على الدائرة زنر دايود 5 فولت من قاعدة الترانسسور للآرضي والمقاومة البيز اجعلها بدل 1 ك 10 ك ان شاء الله سوف يعمل بنتظام

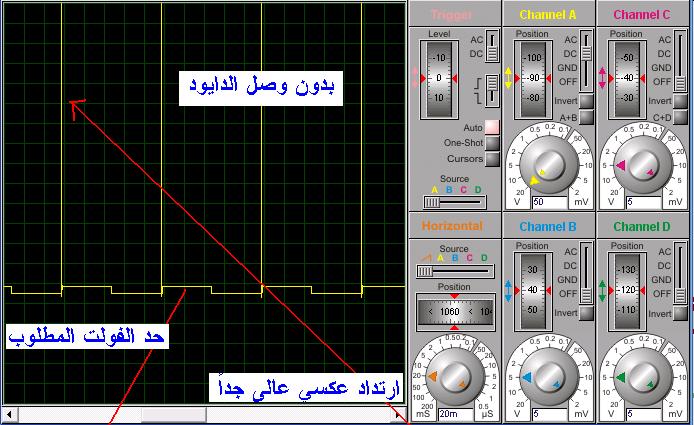

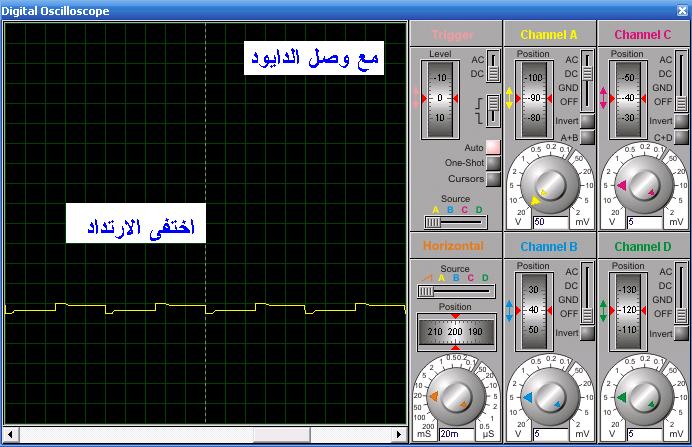

هذا الارتداد هو الي يتلف الترانزيستور



بانسبة ل pwm فهي لوجيك لاتزيد عن خمسة فولت

مشكور

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي هذا الارتداد هو الي يتلف الترانزيستور بانسبة ل pwm فهي لوجيك لاتزيد عن خمسة فولت مشكور

صديقي العزيز
انت قلت برط الدايود تقل فاعلية المحرك وبفصل الدايود المحرك يعمل طبيعي
ولاكن يعطل الترانسستور دون ان يسخن ؟؟
اذا عطل الترانسستور بسخونة يعني الكلكتر حمل اكثر من طاقته !
واذا عطل الترانسستور من غير سخونة يعني بيز الترانسستور حمل اكثر من طاقته
اذا كانت الاشارة اعلاه على الكلكتر ((الارتداد))فهوة فولتية عالية والترانسستور اعلاه يتحمل من 0 -100 فولت
واذا كانت على الدخل البيز فهي ايضا عاليه
الارتداد أواليس بفولتية عالية؟؟؟؟؟؟

[lahoioui]

اقتباس المشاركة الأصلية كتبت بواسطة assed السلام عليكم اخي بالنسبة للدايود لاداعي له لان تركيبة الترانسستور يوجد دايود داخلي الترانسستور اقصى فولت على البيز 5 فولت ... فراقب فولتية ال pwm وأضف على الدائرة زنر دايود 5 فولت من قاعدة الترانسسور للآرضي والمقاومة البيز اجعلها بدل 1 ك 10 ك ان شاء الله سوف يعمل بنتظام

جرب هكذا
المقاومة 47 كيلو اوم
المكثفة 10 نانو




أو هكذا

[منى حسين]

اولا يجب عمل ترانزسستور دريفر لترانزسستور البور لحمايته من التلف مثل الاتى
