كيف حالكم يا مهندسين، إن شاء الله تمام :-D

قمت بصنع 2 جول ثيف، واحد بمحول آلة تصوير "disposable camera"

و الثاني بمحول مأخوذ من علبة تغذية كمبيوتر.

الترانزستورات sa13002s , 13001

و المقاومتين تقريبا 450 و 550 اوم

و البطاريتين جديدتين 1.5 فولت بالتمام.

و الليدات 5 فولط، ولا تشتغل على بطارية 1.5 فولط" بالتأكيد المجرب ";-)

إليكم الصور

https://www.firedrive.com/file/BB9E64B918990154

https://www.firedrive.com/file/808BCD6C35CAEAD8

https://www.firedrive.com/file/7F920245305DD13B

بعد التجريب و قياس الجهد

وجدت 0.7 فولت في القاعدة و هو جهد تشغيل ترانزستور السيليكون

ولكن بين طرفي الليدات تقريبا 1.48 فولت حتى قبل و بعد الملف الثانوي

الموصل مع المجمع.

هذا يدل على أن التضخيم حصل للتيار و ليس للجهد، لأن حسب علمي :-?

قوة المجال الكهرومغناطيسي تعتمد على شدة التيار و ليس قوة الجهد

فالمجال الكهرومغناطيسي القوى الناتج في الملفات ينتج تيار كهربائي

قوى يمكنه إضاءة الليدات مع أن الجهد بين طرفيهما. ضعيف 1.48 فولت


في انتظار آرائكم. :-D

و السلام عليكم

[يااسين]

عذرا على عدم ظهور الصور لحجمها الكبير

http://www.firedrive.com/file/26F32F9986595469

http://www.firedrive.com/file/7738F612DE6DB0FF

http://www.firedrive.com/file/B7157ED8CB7E97BC


هذه هي الروابط مكتوبة و المعذرة منكم مرة ثانية

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام


الرجاء ايجاد طريقه لاظهار الصوره
ليتم مناقشة الموضوع



ابو احمد

[يااسين]

أهلا أبو أحمد

لقد قمت بكتابة الروابط و جاري تصغير حجم الصور و إعادة رفعها أن شاء الله

تحياتي

[يااسين]

بعد التجريب

الجول ثيف بمحول كبير استمرت الإضاءة 5 ساعات تقريبا وانخفضت البطارية إلى 0.3 فولط

أما جول ثيف بمحول صغير بقى يشتغل من العاشرة صباحا الى العاشرة صباحا من اليوم الموالي واستهلك فقط 0.25 فولط أي بقى في البطارية 1.25 فولط و هو يعمل إلى الآن

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة يااسين بعد التجريب الجول ثيف بمحول كبير استمرت الإضاءة 5 ساعات تقريبا وانخفضت البطارية إلى 0.3 فولط أما جول ثيف بمحول صغير بقى يشتغل من العاشرة صباحا الى العاشرة صباحا من اليوم الموالي واستهلك فقط 0.25 فولط أي بقى في البطارية 1.25 فولط و هو يعمل إلى الآن

بسم الله الرحمن الرحيم


تحية احترام


امر زمن الاشتغال يعتمد على امور كثيرها اهمها :-
1- سعة البطاريه المستخدمه في التجربه ؟ وكفائتها ؟؟
2-قدرة الــLED??
3-ممانعة الملف في تردد التشغيل؟؟

وامور اخرة كثيره لها علاقه بالقدرات المستخدمه في ذلك التردد(الذي بعمل عليه)


والله اعلم


ابو احمد

[يااسين]

شكرا أبو أحمد و تحية احترام متبادلة

عندي سؤال فقط لماذا يقول الجميع أن التضخيم يحصل للجهد بينما عندما قمت بقياس

الجهد وجدته نفس قيمة البطارية سواء بين طرفي الليد أو قبل و بعد الملفات

فاستنتجت تجريبيا أن التضخيم حصل للتيار و بالتالي الاستطاعة

هل أنا مخطئ أم هناك خطأ في اختيار المحول لأن

- المحول الكبير واضح انه بنفس عدد اللفات في الأولى و الثانوي

- أما المحول الصغير من دارة آلة التصوير، انا متأكد ان عدد اللفات مختلف بينهما




في انتظار آرائكم. و شكرا.

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة يااسين شكرا أبو أحمد و تحية احترام متبادلة عندي سؤال فقط لماذا يقول الجميع أن التضخيم يحصل للجهد بينما عندما قمت بقياس الجهد وجدته نفس قيمة البطارية سواء بين طرفي الليد أو قبل و بعد الملفات فاستنتجت تجريبيا أن التضخيم حصل للتيار و بالتالي الاستطاعة هل أنا مخطئ أم هناك خطأ في اختيار المحول لأن - المحول الكبير واضح انه بنفس عدد اللفات في الأولى و الثانوي - أما المحول الصغير من دارة آلة التصوير، انا متأكد ان عدد اللفات مختلف بينهما في انتظار آرائكم. و شكرا.

بسم الله الرحمن الرحيم

تحية احترام


الطاقه نفسها الداخله والخارجه (اذا كانت الكفائه100% وهي حاله مثاليه)؟
والطاقه الموجوده في البطاريه كافيه بتشغل الLED ولكن لاتشغله لان الفولتيه
قليله ؟؟ لذا تقوم الدائره برفع الفولتيه وتقطيعها بمعونة المواضفات الحثيه للملفات؟؟

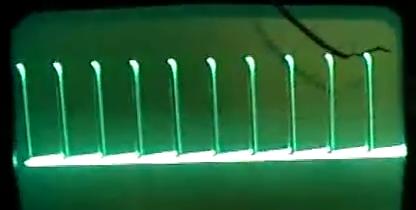

لذاك يجب قياس الفولتيه الخارجه للLED بمقاييس خاصه مثل الاوسلسكوب( راسم الاشاره) لان الاشاره الخارجه تكون معقد بعض الشئ:-
[IMG][/IMG]

والله اعلم


ابو احمد
