[سعيد قادر]

السلام عليكم

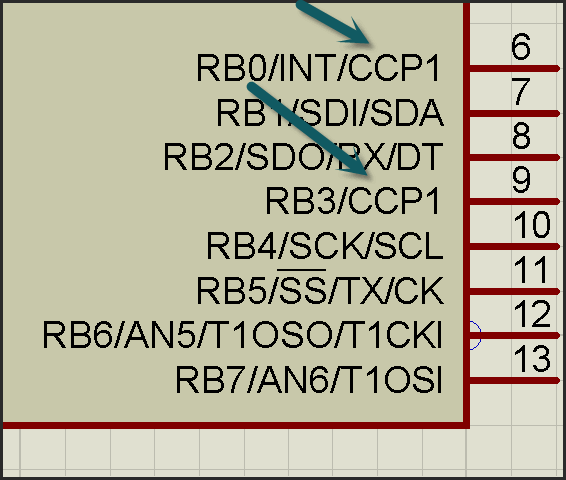

فى هذا المايكرو pic16f88 يوجد فيها طرفين مكتوب عليها ccp1

[IMG][/IMG]

كيف افرق بينهما برمجيا بما انهما نفس الرقم ccp1 ؟؟ اى اذا احببت ان يكون الطرف 6 من المايكرو هو الخرج فكيف اكتبها ونفس الشى بالنسبة لطرف 9؟؟

كتبت برنامج بهذا الشكل فهل اعداداتى بالون الاحمر صحيحة ؟؟

#define       is              ==
#define       preseed         0
#define       sw1             porta.b0
#define       sw2             porta.b1
#define       sw3             portb.b2
#define       sw4             portb.b3
#define       sw5             portb.b4
#define       sw6             portb.b5
#define       sw1_dir         trisa.b0
#define       sw2_dir         trisa.b1
#define       sw3_dir         trisa.b2
#define       sw4_dir         trisa.b3
#define       sw5_dir         trisa.b4
#define       sw6_dir         trisa.b5
#define       on                1
#define       off               0
#define       input             1
#define       output            0
void init()
{
 sw1=input;
 sw2=input;
 sw3=input;
 sw4=input;
 sw5=input;
 sw6=input;
 trisb=0;
 portb=0;
 ANSEL=0;
 adcon0=0;
 cmcon=7;
 CCP1CON=0b00111100;

}
void main()
{
  init();
  pwm1_init(38000);

  while(1)
  {
    if(sw1 is preseed)
                      {delay_ms(10);
                       while(sw1 is preseed);
                       delay_ms(10);
                       pwm1_start;
                       pwm1_set_duty(128);
                       delay_ms(500);
                       }

  if(sw2 is preseed)
                    {
                     delay_ms(10);
                     while(sw2 is preseed);
                     delay_ms(10);
                     portb.B1=1;



                    }


  }
}

الملف

تـــــــــــحميل

[Logic]

السلام عليكم
أخي بالنسبة لسؤالك عن خرج PWM:
المبرمج يحدد منذ البداية من خلال Edit Project ما هو الطرف الذي يريد أن يخرج له اشارة PWM
هل RB3 المألوف أم RB0 و لا يمكن بعد ذلك أي تغيير .

[سعيد قادر]

بارك الله فيك كنت اعتقد انه يمكن تغيره برمجيا من خلال كتابة الكود ولم اتصور هذا جزاك الله كل الخير شكرا لك

[Logic]

شكرا أخي سعيد
متمنياتي لك برحلة ممتعة مع هذا البيك الرائع.

[سعيد قادر]

جربت الدائرة من الناحية العملية ولاكن لم تعمل حسب الكود الذى كتبته عند الضغط على المفتاح الاول يقوم الطرف 9 من المايكرو وهو طرف ccp1 يقوم بتوليد واخراج موجة بتردد 38 كيلو هيرتز ولاكن عند الضغط لم تعمل ؟؟

بحثت عن السبب كثيرا حتى وجدت السبب والسبب كان هذا السطر

cmcon=7;

لغيت هذا السطر اشتغل تمام ماعلاقة هذا السطر ب ccp1 ؟؟

هل السبب وجود المقارنات ؟؟

[nrmeen66]

الاستاذ سعيد كيفيه برمجته ليخرج لنا 50 هيرتز لكى يعمل على الانفرتر الذى شرحته من قبل وهل خرج واحد يكفى ام لابد من خرجين

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة سعيد قادر بارك الله فيك كنت اعتقد انه يمكن تغيره برمجيا من خلال كتابة الكود ولم اتصور هذا جزاك الله كل الخير شكرا لك

السلام عليكم

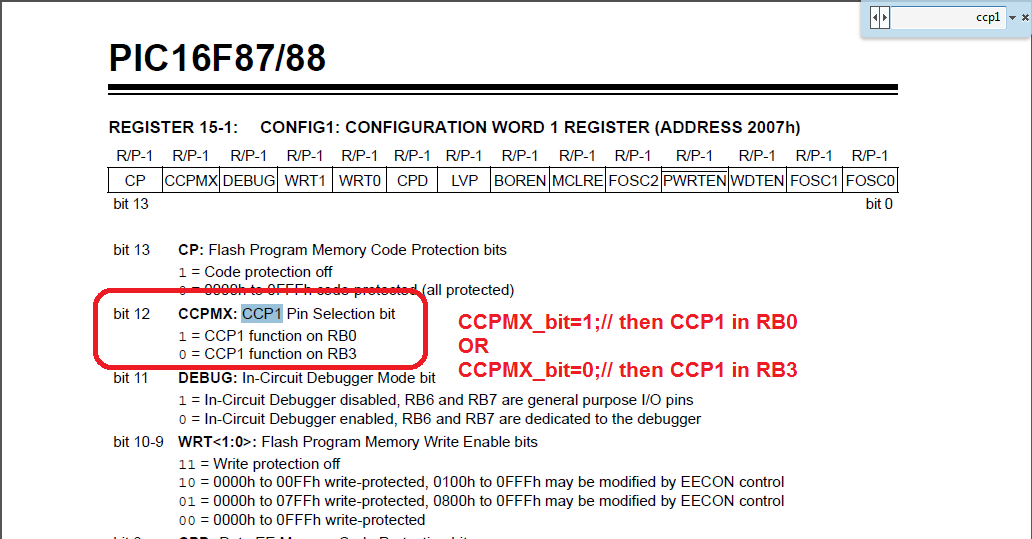

اخي كريم يمكنك تغير ذلك برمجيا يعني مره تريد خرج على RB0 ومره أخرى على RB3 (( ولكن أختيار واحد فقط )) انظر الصوره

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة سعيد قادر جربت الدائرة من الناحية العملية ولاكن لم تعمل حسب الكود الذى كتبته عند الضغط على المفتاح الاول يقوم الطرف 9 من المايكرو وهو طرف ccp1 يقوم بتوليد واخراج موجة بتردد 38 كيلو هيرتز ولاكن عند الضغط لم تعمل ؟؟ بحثت عن السبب كثيرا حتى وجدت السبب والسبب كان هذا السطر cmcon=7; لغيت هذا السطر اشتغل تمام ماعلاقة هذا السطر ب ccp1 ؟؟ هل السبب وجود المقارنات ؟؟

السلام عليكم

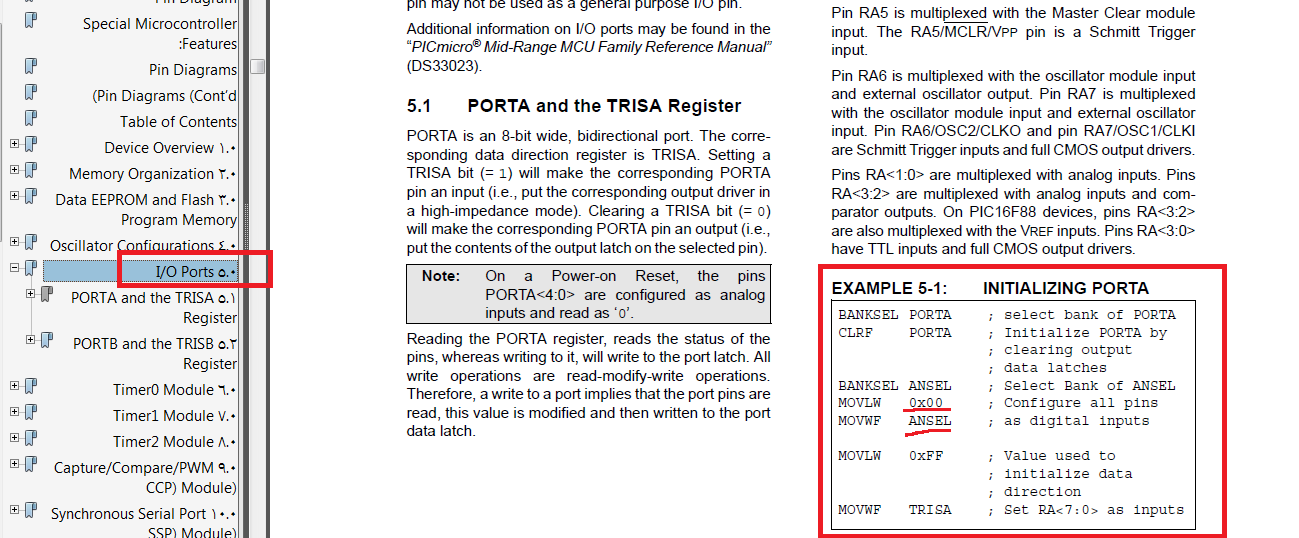

ربما لا أملك الجواب مقنع لك ولكن راح أعطيك فكره بسيطه أنظر الصوره

حيث تلاحظ عند أختيارك لموضوع I/O port راح تلاحظ ان ريجيستر له علاقه بحاله البورت اي منهما ديجيتل او اي منهما انلوك ولهذا لاتستخدم ريجيسترات أخرى الا اذا كنت تتعامل معهما مباشره
تحياتي
