محتاج مساعدة فى تليفون ارضي قديم

[mikro.man7]

تليفون ارضي قديم فية 3 بورد متوصلين ببعض

بوردة للشاشة __ وبورد الكيباد __ وبوردة عليها مكونات الكترونية زي مكثفات


البورد دي مكتوب عليها ارقام كمان عليها شعار الشركة المصنعة تقريبا

المهم فى الموضوع انو انا عاوز اخد الشاشة والكيباد

دورة على النت عشان الاقي الداتا شيت او اى حاجة لها علاقة بلتليفون

ما فيش خاالص

فى رقم موجود على ال3 بورد E171766

وكل بوردة عليها رقم خاص بيها يعني مثلا بوردة الشاشة P036AU-A

ملحوظة امكتوب على الاطراف بتاعت الشاشة وظيفتة
بس المشكلة انو اول مرة اتعامل مع الشاشة دي
انا اعرف الشاشة العادية الى هيا 2X16 الى بتتوصل مع الميكرو

البوردة بتاعت الشاشة موجود عليها ميكروكنترول بس طبعا مطموس على البوردة

[Omar Mekkawy]

سلام عليكم أخوي

لو ممكن ترينا صور للشاشة اللي لديك ؟

[mourad3d]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم أخوي

لو ممكن ترينا صور للشاشة اللي لديك ؟

وعليكم السلام

يا عم عمر مش محتاجه ورينى ولا حاجه بلاش انت بذات لحسن الموضوع يبقى 66 صفحه هههههههههههههههه
الشاشات ده والكى بورد ملهاش داتا شيت يعنى مش standard زى باقى الشاشات والشركات المصنعه بتعمل كده على شان مش يبقى فى فرصه لاصلاحها ولكن ممكن استكشاف هذه الشاشات وطريقه عملها بالتجربه والكى البورد نظامها واحد ويمكن تتبع اسلاكها بسهوله

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة mourad3d

وعليكم السلام

يا عم عمر مش محتاجه ورينى ولا حاجه بلاش انت بذات لحسن الموضوع يبقى 66 صفحه هههههههههههههههه
الشاشات ده والكى بورد ملهاش داتا شيت يعنى مش standard زى باقى الشاشات والشركات المصنعه بتعمل كده على شان مش يبقى فى فرصه لاصلاحها ولكن ممكن استكشاف هذه الشاشات وطريقه عملها بالتجربه والكى البورد نظامها واحد ويمكن تتبع اسلاكها بسهوله

معاك حق ههههههههههه
أنا عندي شاشة Graphic LCD ألوان و Touch خلعتها من ماكينة مش لاقيلها داتاشيت

[mtm4anas]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

سلام عليكم أخوي

لو ممكن ترينا صور للشاشة اللي لديك ؟

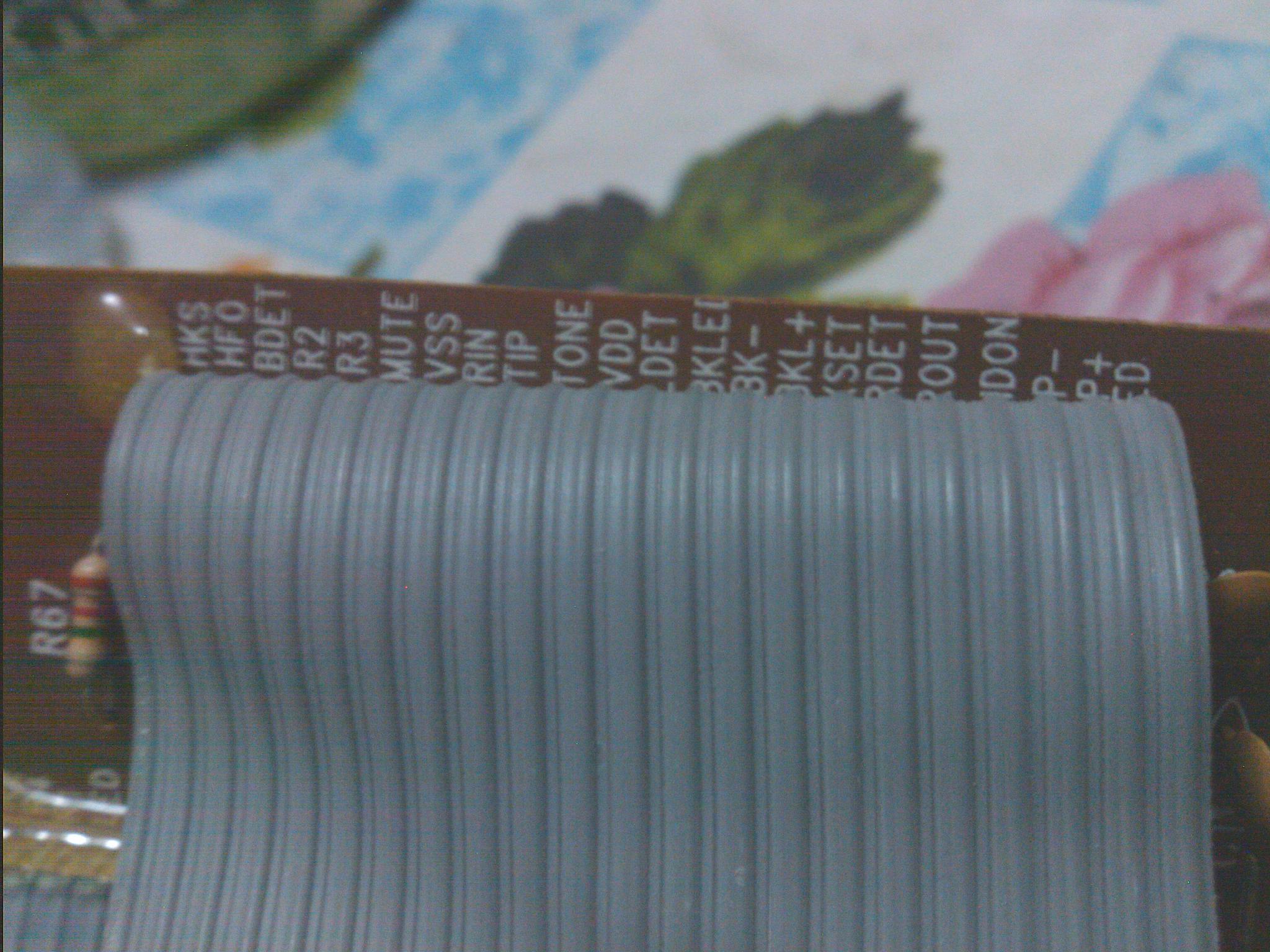

صورة للاطراف الشاشة

----------------
صورة امامية للشاشة

---------------

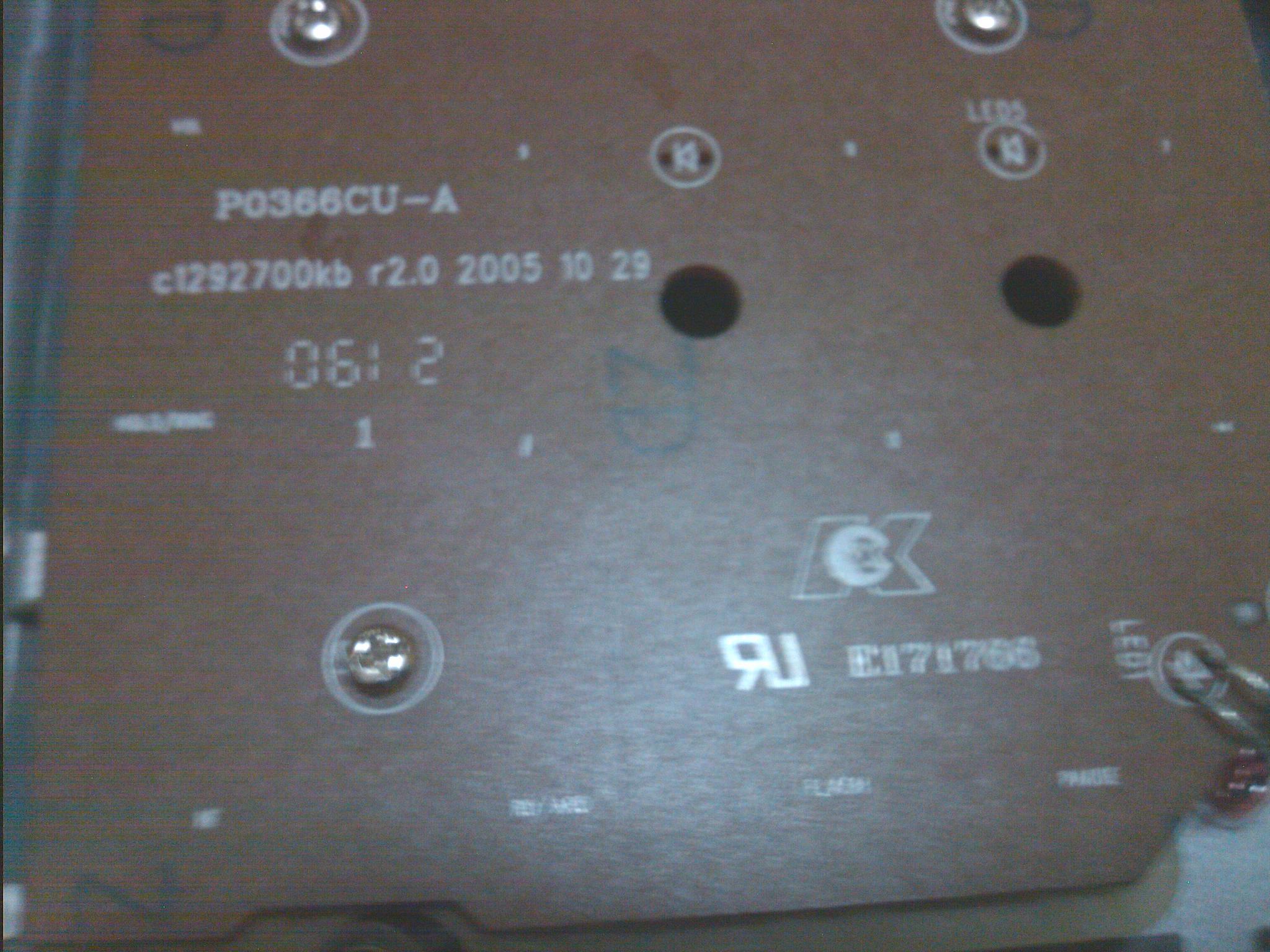

صورة لظهر الكي باد مكتوب عليها ارقام ولوجو الشركة

-------------
واجهة التليفون من برة مكتوب عليها
GAOXINQL
HCD 399 TSDL

[mourad3d]

اطراف الشاشة واضح عليها وظيفه كل طرف يعنى مش محتاج داتا شيت ولا حاجه

وصل الارضى والموجب بالشاشه وعندك اطراف مكتوب عليها وظيفتها

[mtm4anas]

المشاركة الأصلية كتبت بواسطة mourad3d

اطراف الشاشة واضح عليها وظيفه كل طرف يعنى مش محتاج داتا شيت ولا حاجه

وصل الارضى والموجب بالشاشه وعندك اطراف مكتوب عليها وظيفتها

طيب اطراف الداتا ؟ الى ها توصل بلميكرو
ونظام الشاشة لما ها اجي اعرفها فى الميكرو 2X16 ولا 4X16
ولا دي جراف واوامر الى ها ابعت بيها بيانات

الشاشة بتشتغل ب 5 فولت ولا 3.3 ولا كام ؟
فى
اسئلة مهمة عشان اقدر اوصل الشاشة وتشتغل بشكل المطلوب !

[mtm4anas]

صورة توضح توصيل ال 3 بورد ببعضهم
