| قسم الميكروكنترولر والروبوت ودوائر الاتصال بالحاسب الالي قسم المتحكمات الـ microcontroller و المعالجات microprocessor و التحكم الرقمي بالكمبيوتر CNC والانظمة الآلية والروبوت Robots |
|
|
أدوات الموضوع |
|
||||||
اصنع ادق PCB بدون كاويه ملابس + laminator

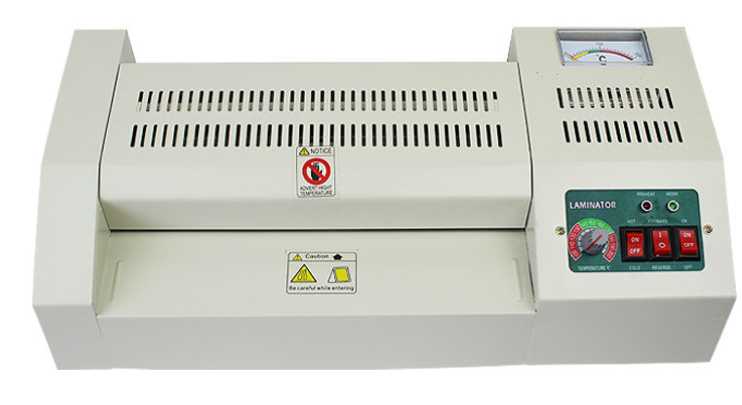

السلام عليكم ورحمة الله وبركاته ...... موضوعنا باختصار هو استعمال هذه الاله وهي تخص لتغليف البطاقات وغيرها وسنعمل على بعض التعديلات البسيطه عليها لكي تعمل بكفائه على نقل الحبر بدون اخطاء  مقدمه عامه : طبعاا بعد البحث في المواقع الاجنبيه وبعد التجارب والاحباط والفشل تمكنت الحمدالله من نقل الحبر بدون تعب بل وافضل من بعض المواقع الاجنبيه لماذا انا اخترت هذا النوع من الماكينه ؟؟؟؟ لعده اسباب : 1- لانها من النوع القديم ذات جوده عاليه ..التروس من الحديد 2- يمكن تعديل الضغط على الرولز 3- لها مرحلتين من الرولز ...كما سنشاهد لاحقاا بالصور 4- امكانيه التعديل على اي شي فيها يعني مش معقده 5- لها اتجاهين دوران يعني البورده حتمشي للامام وللخلف من غير عناء ....لان الماكينات ذات الاتجاه الواحد ستظطر الى امساك اللوحه بيدك وارجاعها الى المسار من جديد وهنا انخفضت درجة حراره اللوحه قليلاا مع لذعه حلوة بايدك ...هههههههههههههه 6- سرعة الموتور بطيئه وهذا هو المطلوب 7- بها عداد حرارة وامكانيه اطفاء الحرارة وتشغيل التبريد 8- يمكن استخدامها في السولدر ماسك ايظاا 9- والاهم هو اني محظوظ لانه هذه النوعيه متوفره عندنا في ليبيا بسعر 75 دينار فقط ...اما لو استوردها من الخارج فستكلف الكثير خصوصاا ان ورزنها يتعدى ال 8 كيلو ما هي متطلبات نقل الحبر من الورقه الى اللوحه النحاسيه ؟؟؟؟ 1- درجة الحراره : درجه الحراره المناسبه لنقل الحبر بشكل ممتاز هو من 200 الى 250 درجه وهناك من يقول 170 درجه بكفي ..انا جربت ال170 ولكن النتائج ليست ممتازه سنعدل درجه الحراره بحيث نحصل على اعلى درجه حراره ممكنه ولا تضر الاله ..كما اننا سنغلق بعض فتحات التهويه للماكينه 2- ضغط الرول : يوجد 4 براغي خاصه لظغط الرول سنغلقها على اخرها وسنشرح ذلك بالصور المشاركه القادمه ان شاء الله ستكون شرح كامل بالصور السلام عليكم |
| احصائية الشكر والاعجاب - 5 شكراً, 0 عدم اعجاب, 6 اعجاب |
|
|
| اعلانات |
|
||||||
|
الموضوع جدا ممتاز أخي تحياتي |
| احصائية الشكر والاعجاب - 3 شكراً, 0 عدم اعجاب, 3 اعجاب |
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|

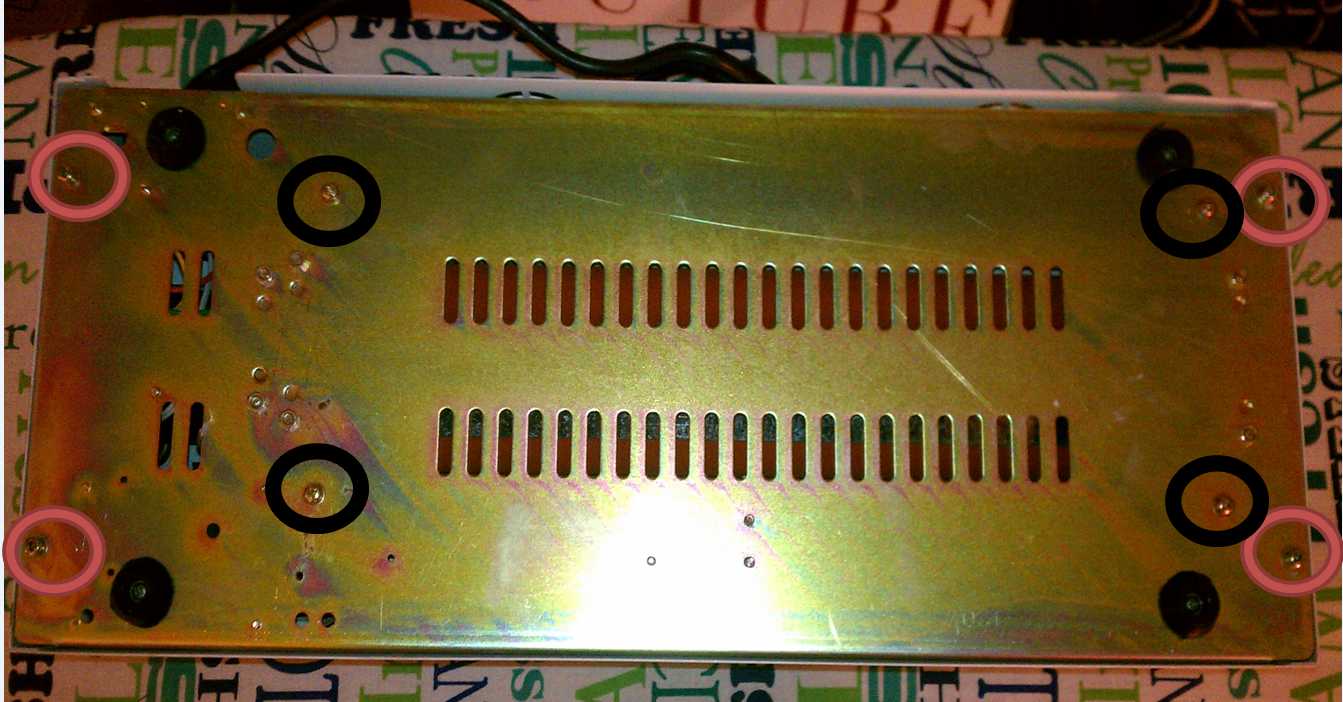

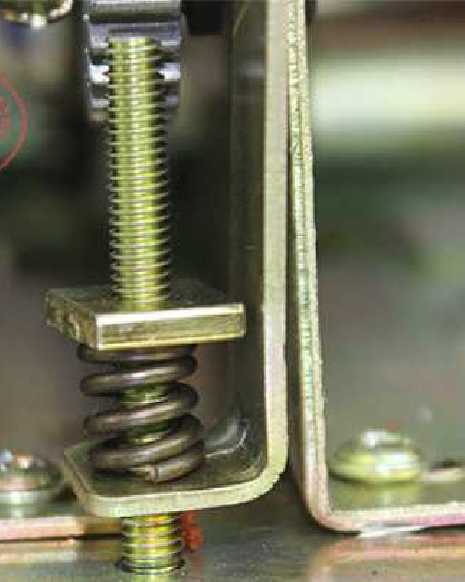

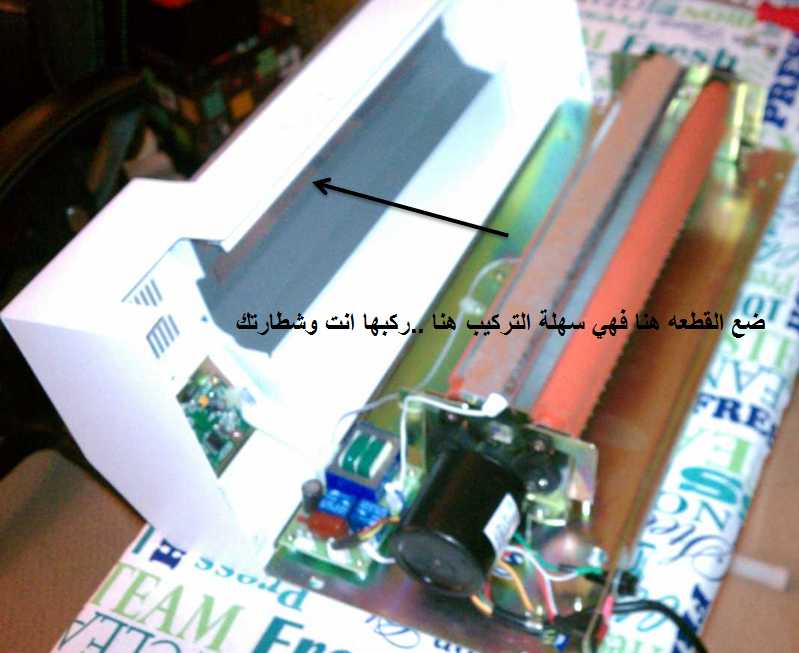

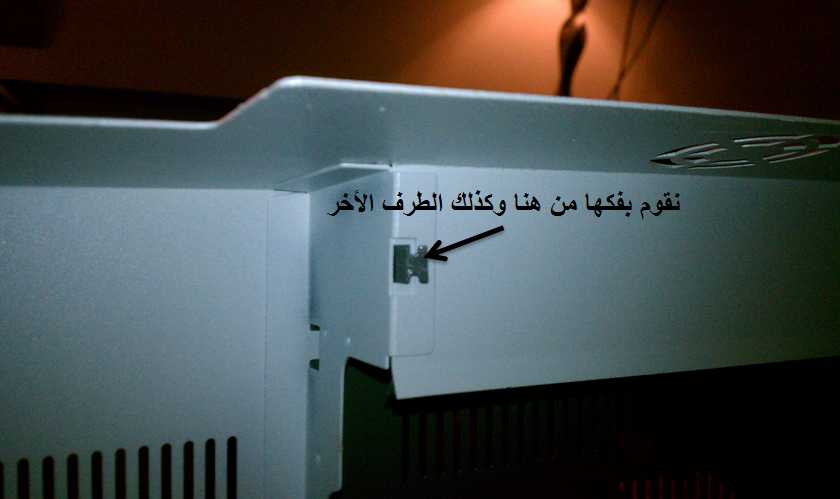

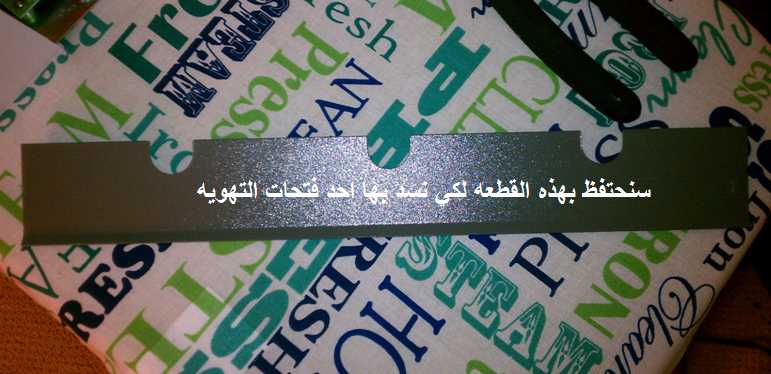

السلام عليكم اولاا سنقوم بفتح الغطاء ولكن لاحظ انه يوجد مجموعه من البراغي ليست لها علاقه بفك الغطاء انظر الى الصوره ....  البراغي المشار اليها باللون الاحمر هي لفتح الغطاء البراغي المشار اليها باللون الاسود هي لزيادة او تنقيص الضغط وبعد فتح الغطاء نقوم بازالة القطعه المعدنيه كما في الشكل الاتي ...  ونحتفظ بهذه القطعه  هذه القطعه بمكنك ان تستغني عنها ..ولكن فقط للحفاظ على درجات الحراره ...لا تقلق على الماكينه فلن يصيبها مكروة من الحراره هذه القطعه انا وضعتها هنا  انتهينا من اول تعديل وللعلم بمكنك ان تستغني عن هذه القطعه وتجعل التهويه كما هي ...ولكن لابد من ازالتها من مكانها الاصلي لسهوله دخول وخروج اللوحه (pcb) ..... تابع الشرح في المشاركه القادمه ..لم اتمكن من وضع الشرح في مشاركه واحد بسبب انقطاع الانترنت المتواصل |
| احصائية الشكر والاعجاب - 5 شكراً, 0 عدم اعجاب, 5 اعجاب |
|
|
|
||||||
|

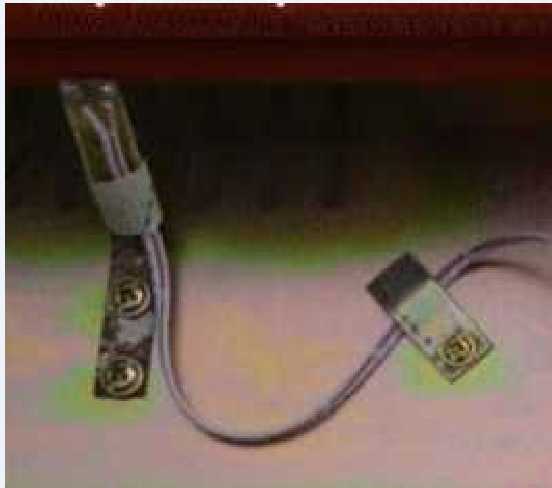

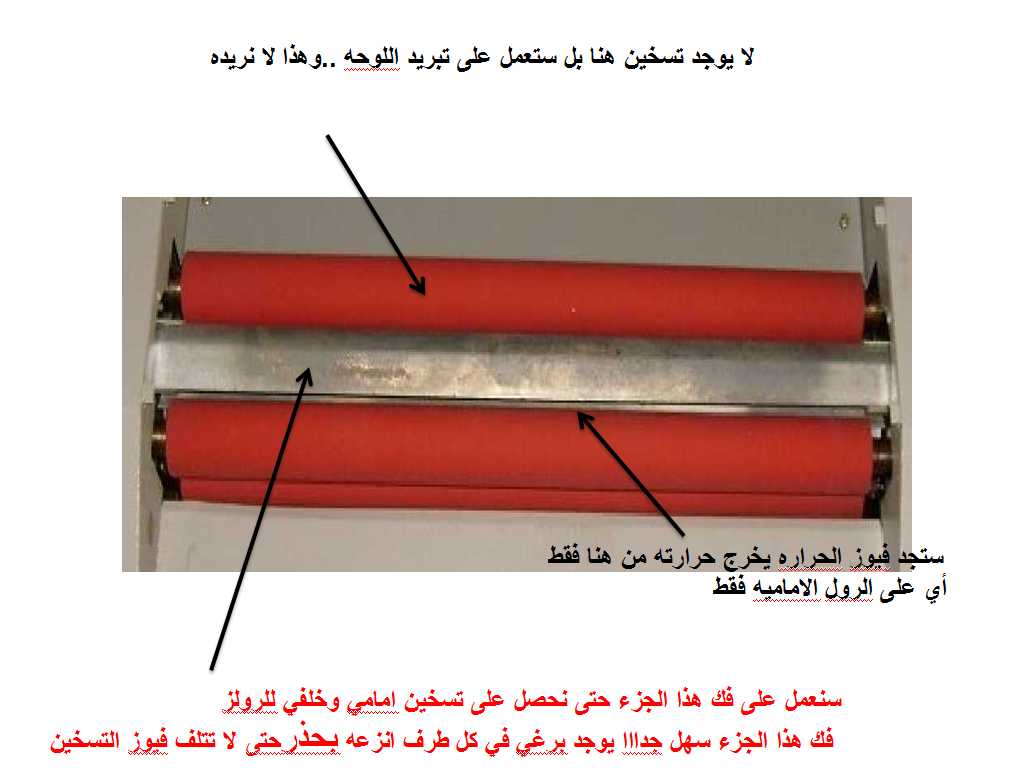

الان نقوم باهم خطوه كما نعلم وكما راينا فان الماكينه لها عدد 4 رولز (2 امام و2 خلف ) تمام لو انك اشتريت الماكينه واشتغلت عليها على طول من غير هذا التعديل بالذات من الصعب جددا جددا الحصول على نتائج مرضيه والسبب الرئيسي هو لان الرولز الخلفيه لا تصل اليها الحراره ابداا لان الحراره مركزه على الرول الاماميه فقط فلذلك فان اللوحه ستمر على الرول الاولى وهي بها درجه حراره ثم تمر على الرول الثانيه فستهبط حرارة اللوحه كثيرا وتجد نفسك في تسخين ثم تبريد وهكذاا بدون فائده ..... ولكي نحصل على تستخين ممتاز وثابت سنقوم بازاله المانع الذي يمنع وصول الحراره الى الرول الخلفيه كما في الصورة  الان ستصل الحراره الى الرولز الامامي والخلفي..مع العلم انه يوجد فيوز اخر في الاسفل ولكن لن نعدل عليه ولا نقترب منه سنجعله كما هو الان الخطوة الاخرى وهي الاهم : الماكينه في وضعها الطبيعي عندما تصل الحراره الى 200 درجه فان الفيوز سيتوقف عن التسخين لان الحراره وصلت الى 200 وبعد فتره بسيطه سيعمل مجداا وهكذاا .... في هذه الخطوه سنعمل على جعل الفيوز ان لا يفصل الا عند وصول الحراره الى اكثر من 200 اي الى 250 درجه تقريباا .. لو نلاحظ هنا فان الحساس ملاصق تماماا بالرول في الاسفل كما في الصوره  هنا انت وشطارتك واعمل معايرتك على الحراره ابعد راس الحساس 1 ملي او 2 ملي او 3 ملي عن سطح الرول حتى نجعل الفيوز يعمل قليلاا حتى بعد ال200 درجه .... لازم لازم تتاكد من ان الفيوز يفصل بعد ال200 درجه بقليل لا تجعل الفيوز شغال على طول ....انا مش متحمل مسؤليه الاخطاء هذه ولكن انا لا اقلق على زوار واعظاء هذا المنتدى ....بما انك الكتروني اذاا انت شاطر .. هههههههههه يعني واثق فيكم وبلاش حد يقولي الاله اتفرقعت ههههههههههه الى هنا انتهينا من حكايه الحراره الان الخطوة الاخيره ::: الضغط على الروول سنلاحظ 4 اجزاء ميكانيكيه على اطراف الرولز وهي للظغط كما في الشكل  سنقوم بزياده الضغط وذلك عن طريق البراغي المشار اليها باللون الاسود في احد الصور السابقه لفك الغطاء سنقوم بربط هذه البراغي الى اعلى مستوى ممكن ...ولكن انتبه ان لا تعمل على تعويج الاجزاء الميكانيكيه ..يعني وانت برتبط ( بتزيد الظغط على الرول) اجعلها على الاخر ...الصغط هنا مهم جداااا جداااا فيدونه لا ينتقل الحبر ..... تجربتي في الصغط :::::: اني ربطت البراغي على قوتي يعني باشد ما يمكن وكدت ان اكسر الاضلاع التي تضغط على الرول ..ووجدتها معوجه وقمت بتعديلها يعني من الافظل وانت بتربط شاهد بعينك الاضلاع التي بتكبس على الرول لانها سهله في الحركه ولكن الامر بسيط ولا يدعو للقلق فقط اربط وشاهد بعينك يجب ان يكون الضغط على الاخر ملاحظه : عندما تقوم بفك البراغي لفك الغطاء اقلب الاله الى وضعها الطبيعي بحرص ثم اسحب الغطاء الى الاعلى من ناحيتك لانه يوجد اسلاك متصله مع الغطاء فتحسس حركه الغطاء بيدك ..وانتو اكيد عارفين الحاجات دي النتائج بعد هذا التعديل ::: انا ليا تقريباا اكثر من 7 سنوات امارس المكاوه ولكن كان لابد من ضياع بعض التراكات خصوصاا الرقيقه بل وحتى الكبيره وكان لا بد من استعمال القلم لتوصيل الاجزاء المتقطعه او المشوهه ....ناهيك عن التعب والتعرق لو اردت كي دارتان اواكثر ..فسيكون العمل جدااا اشبه بالاعمال الشاقه انا المفروض اكلم الشركه واقوللهم اني عملتلكم دعايه للاله بتاعتكم ...عشان الازي منو طبعااا هههههههههههههههههههه ولكن الان لم اعد استعمل هذا القلم ولم احصل في حياتي على نتائج ممتازة بنسبه 100% مثل التي تحصلت عليها الان وخصوصاا مع استعمال ميزه الدوران الى الامام والى الخلف ....يعني اول ما بتحط اللوحه بيكون وضع الزر عادي (forward) يعني اللوحه حتدخل داخل الرول ولما تصل اللوحه الى الجهه الاخرى اضغط على زر( reverse) حترجع اللوحه داخل الرولز لتخرج من جهتك ثم كرر الخطوة 4 او 5 مرات ...التكرار سكون فقط بالظغط على زر الدوران يعني مش راح تتعب في حاجه ....وممكن تعمل امثر من لوحه في نفس الوقت عدد التكرار يعتمد على دقه التعديلات كالحراره والضغط ونوع الورق المستخدم وكثافه الحبر ...ا وللعلم هذه الطريقه ممتازه لصنع الخرائط ذات القطع smd وخصوصا مع ورق الكالك الشفاف ...مش حتقدر تغمض عينيك ...هههههههههههه دمتم في رعاية الله والسلام عليكم التعديل الأخير تم بواسطة : lovevb6 بتاريخ 23-09-2014 الساعة 07:14 PM |
| احصائية الشكر والاعجاب - 5 شكراً, 0 عدم اعجاب, 5 اعجاب |
|
|
|
||||||
|
ماشاء الله موضوع روعة فعلاً
 جزاك الله كل خير . لا تنسى انا متابع معك . هههههه إنت مو واثق بأعضاء القرية لا تخف مو راح تفرقع ان شاء الله !!!ماتعرفشي أي حدا بمصر يقدر يبيعها المشكلة انك بليبيا يا أهل الخير هل ممكن تقولولي اقدر اجيبها من وين في مصر ؟ |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
lovevb6 ( شكر العضو على هذه المشاركة )
|
|
|
|
||||||
|
|
|
||||||
|

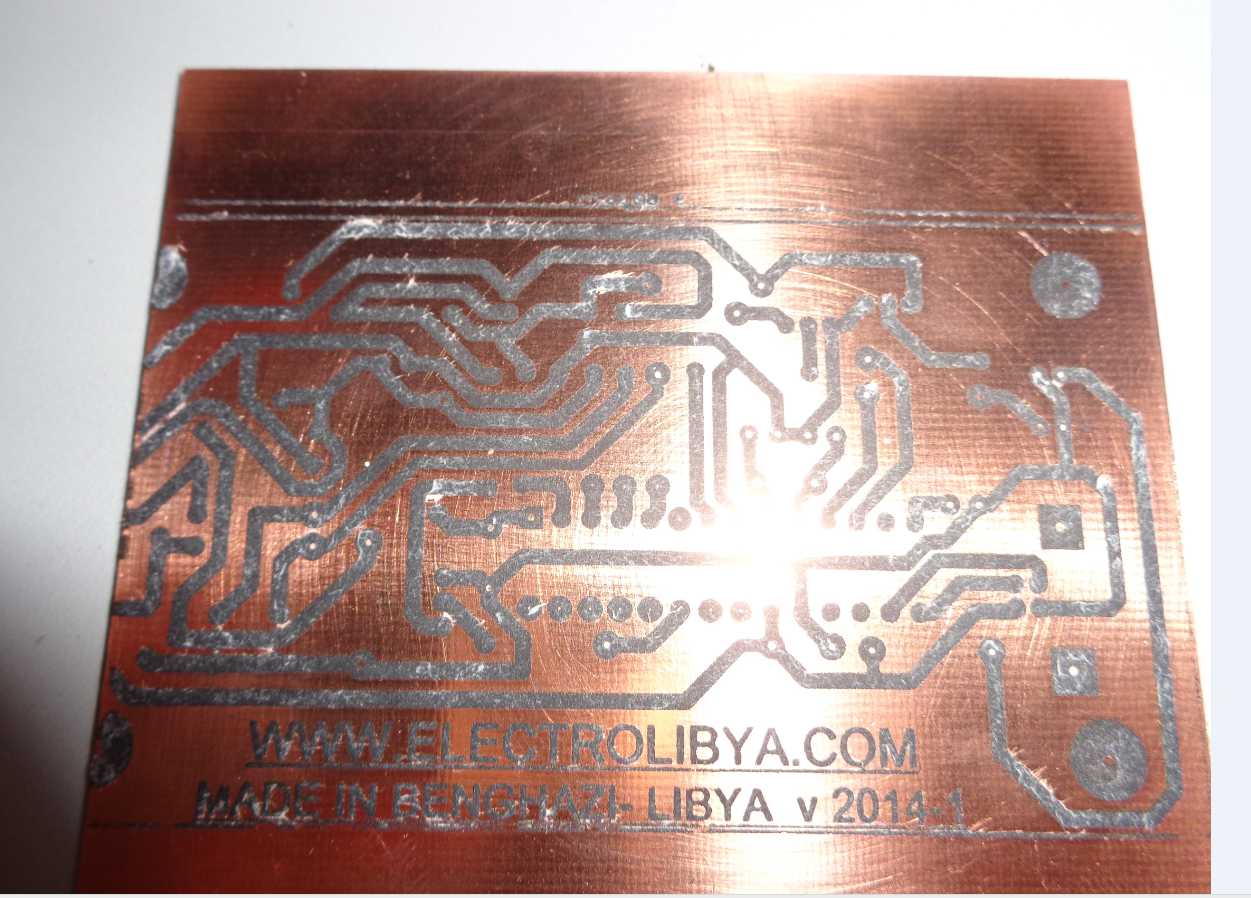

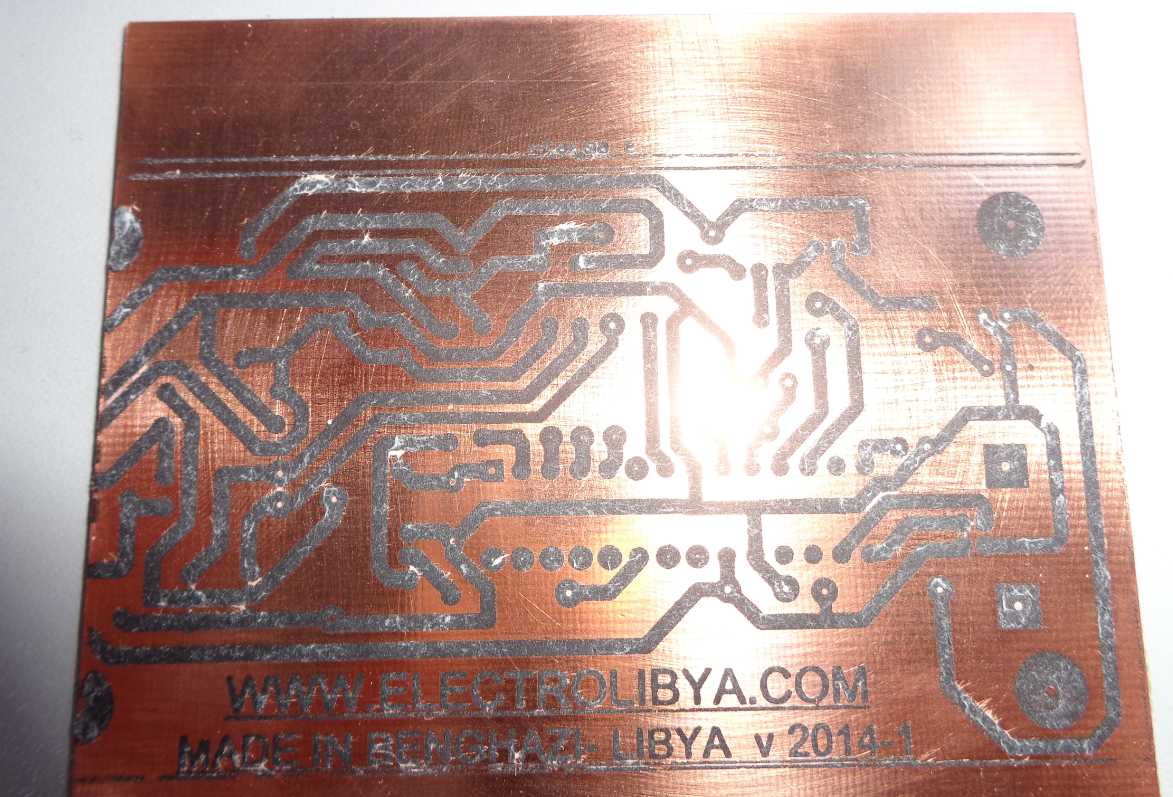

لن تصدق هذه النتائج   وللعلم عندما وضعت اللوحه في الماء قليلاا ازلت الورق باصبعي بقوة ولم يتاثر الحبر ابداا ابداا ..الحبر ملتصق بشكل غريب على النحاس ......طبعاا انا اتكلم عن ورق الكالك الشفاف .... لدرجه اني تعمدت ان ازيل الحبر باصبعي ولكن لم بتاثر ابداا |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
aladdin_2005 ( شكر العضو على هذه المشاركة )
aladdin_2005 ( أعجبته المشاركة )
|
|
|
|
||||||
|
|
