دائرة تشغيل الراوتر على بطارية إحتياطية من إنشائي تحتاج للمراجعة

[Omar Mekkawy]

سلام عليكم إخواني الكرام .

كيف حالكم ؟

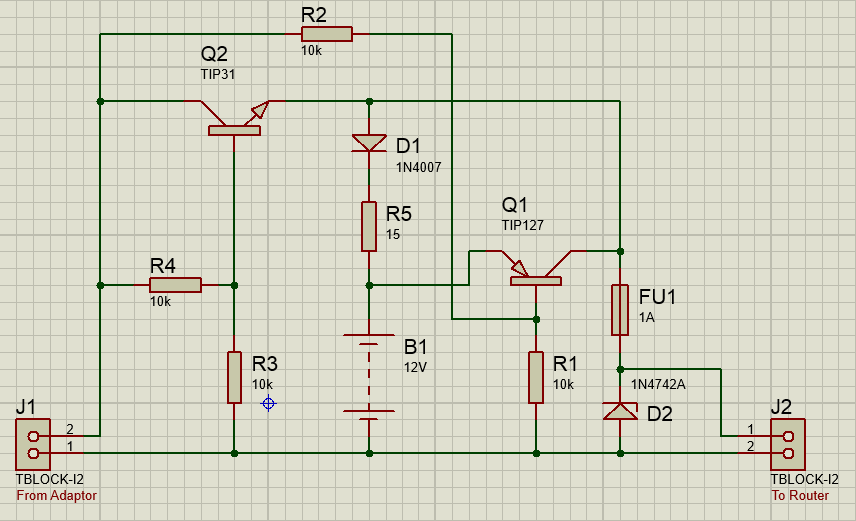

قمت برسم الدارة التالية وهي عبارة عن UPS بسيط جداً يعتمد على ترانزيستورين واحد NPN ( يعمل هذا الترانزيستور على تشغيل الراوتر على المحول ) وآخر PNP ( يعمل على تشغيل الراوتر في حالة إنقطاع التيار الكهربي ) .



فعندما يتم يأتي التيار الكهربي يكون الترانزيستور Q2 في حالة ON والترانزيستور Q1 في حالة Off ولذلك يعمل الراوتر على التيار الكهربي .
وعندما يتم فصل التيار الكهربي يكون الترانزيستور Q2 في حالة Off والترانزيستور Q1 في حالة ON ولذلك يعمل الراوتر على البطارية .

قمت بوضع دايود + مقاومة لتحديد تيار شحن البطارية يعملا في حالة رجوع التيار الكهربي .

نرجوا من زوي الخبرة مراجعة الدارة وإخبارنا بأخطائها وخصوصاً قيم المقاومات
جزاكم الله كل خير

[Omar Mekkawy]

وينكوا يارجال

[emad1]

أحييك فكرة جميلة ولكن لماذا لم تستخدم ريلي بدل الترانستور؟

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة emad1

أحييك فكرة جميلة ولكن لماذا لم تستخدم ريلي بدل الترانستور؟

الريلاي ليس جيد لأنه ممكن يعلق وكمان إحنا محتاجين Fast Switching عشان الراوتر مايفصل .

[fade hbeb]

حلوة جدا الفكرة المطروحة
احييك من اعماق قلبي
ولكن ارجو منك توضيح مهمة الديود 1N4742A
مع تحياتي

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة fade hbeb

حلوة جدا الفكرة المطروحة
احييك من اعماق قلبي
ولكن ارجو منك توضيح مهمة الديود 1N4742A
مع تحياتي

الدايود فائدته شحن البطارية فقط في حالة رجوع التيار

[fade hbeb]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

الدايود فائدته شحن البطارية فقط في حالة رجوع التيار

اخي عمر انا اقصد
D2

[بقة الحاج]

تبارك الله بارك الله في مجهووودكم المبذوول
