افتراضي دائرة للتحويل الراوتر مابين البطارية والمحول بدون ريليه

السلام عليكم
احد اصدقائنا هنا طرح هكذا موضوع مشابه
فاحببت ان اشارك واطرح فكرتي
لتحويل الراوتر بين الترنس والبطارية بسبب انقطاع الكهرباء المستمر
لاثبات العملية قمت بوضع مصباح بدلا من الراوتر للايضاح والاثبات

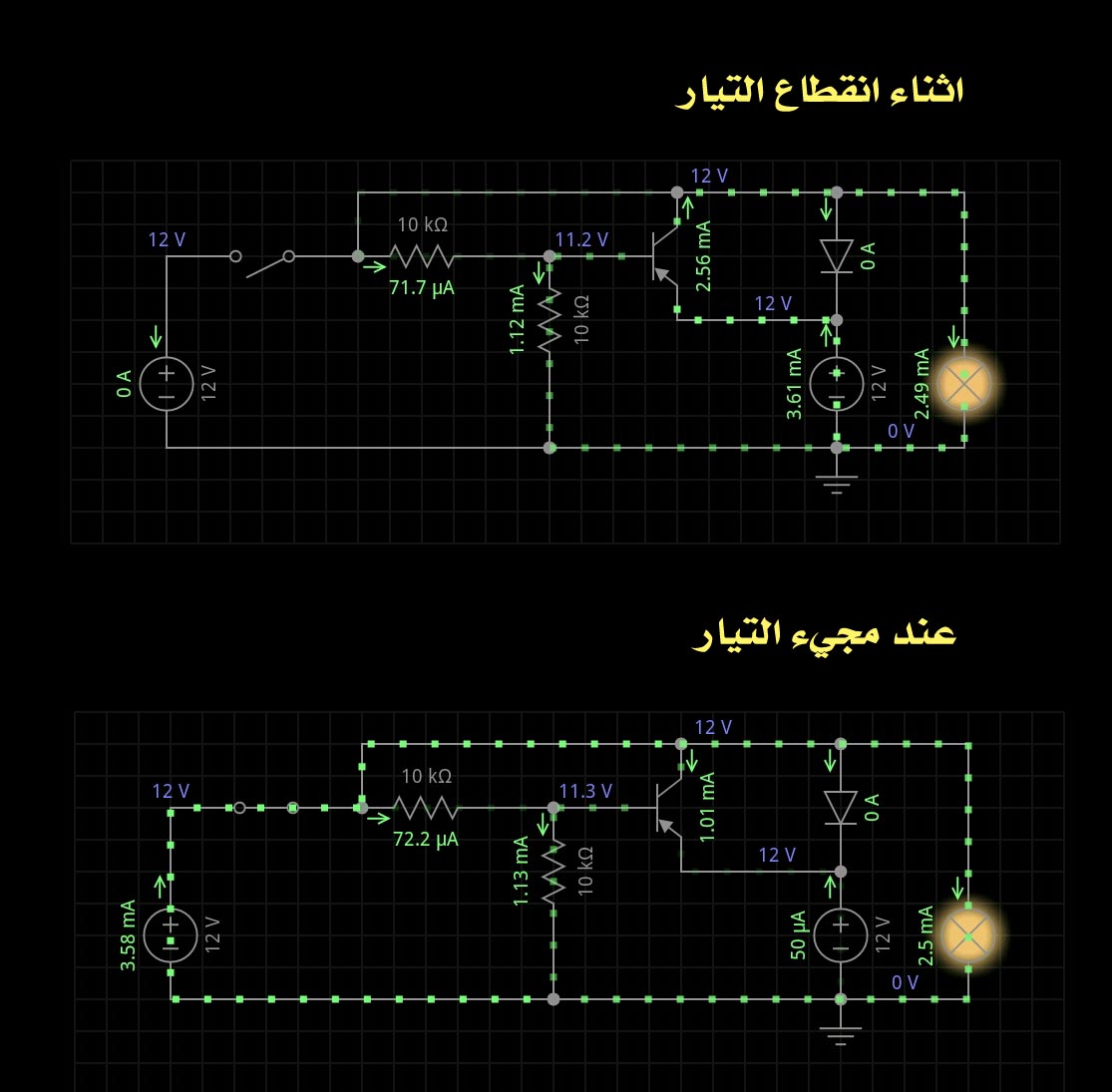

اليكم الدائرة

alush غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً Omar Mekkawy ( شكر العضو على هذه المشاركة )
اعجاب Omar Mekkawy ( أعجبته المشاركة )
اعلانات
قديم 27-09-2014, 06:53 AM   #2
emad1
عضو فضي

الصورة الرمزية emad1

الدولة: Usa
المشاركات: 2,342
أحصائية الترشيح

عدد النقاط : 700


النشاط

معدل تقييم المستوى: 132
افتراضي

احييك شكرا لك
emad1 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً alush ( شكر العضو على هذه المشاركة )
اعجاب alush ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 27-09-2014, 12:06 PM   #3
فكروعلم
عضو ماسي

الصورة الرمزية فكروعلم

الدولة: سوريا
المشاركات: 5,608
أحصائية الترشيح

عدد النقاط : 10928


النشاط

معدل تقييم المستوى: 379
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة alush مشاهدة المشاركة
السلام عليكم
احد اصدقائنا هنا طرح هكذا موضوع مشابه
فاحببت ان اشارك واطرح فكرتي
لتحويل الراوتر بين الترنس والبطارية بسبب انقطاع الكهرباء المستمر
لاثبات العملية قمت بوضع مصباح بدلا من الراوتر للايضاح والاثبات
اليكم الدائرة

ياريت لو شرح بسيط يبين عمل الدارة
فكروعلم غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 27-09-2014, 03:51 PM   #4
alush
مهندس جيد

الصورة الرمزية alush

الدولة: سوريا
المشاركات: 223
أحصائية الترشيح

عدد النقاط : 33


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة فكروعلم مشاهدة المشاركة
ياريت لو شرح بسيط يبين عمل الدارة
من عيوني

الطريقة التي موصول بها الترانزستر هي كمفتاح
على قاعدته مقاومتين الاولى عل موجب الترنس والثانية على سالب ه وهو ايضا سالب البطارية
الترانزستور نوع pnp
اي ان القاعدة تحتاج لسالب ليصل المفتاح
المقومتين بهذه الطريق يعطيان موجب كمقاومة متغيرة
اما عند قطع التيار يبقى السالب فقط
وبالتالي يصل المفتاح
اي مرور الموجب من البطارية الى الراوتر
وعند وصول التيار لا يعمل المفتاح فيعمل الراوتر على التيار
وللشحن وصلت ديود للبطارية يعمل بدخول التيار وليس بخروجه
والصورة موضحة على المحاكاة

alush غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 27-09-2014, 04:31 PM   #5
Omar Mekkawy
مهندس متميز

الصورة الرمزية Omar Mekkawy

الدولة: مصر
المشاركات: 1,523
أحصائية الترشيح

عدد النقاط : 2001


النشاط

معدل تقييم المستوى: 0
افتراضي

تمام عمل ممتاز والله
ههههههههه إن شاء الله راح أطور دارتي أكثر
Omar Mekkawy غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 28-09-2014, 03:48 AM   #6
mh66
مهندس جيد

المشاركات: 260
أحصائية الترشيح

عدد النقاط : 37


النشاط

معدل تقييم المستوى: 0
افتراضي

شكرا على الدارة


انا عندي راوتر يستهلك 500 ملي امبير ومروحة تبيرد كبيرة تستهلك 300 ملي امبير

عملت ملف محاكاة على هذا الأساس




لماذا ينخفض الجهد من 12 الى 7 عند التحويل الى البطارية

ملف المحاكاة


يحتاج الإصدار المحمول Circuit Wizard رقم 2

*****************************

سؤال يتعلق بنفس الموضوع

انا عندي ريليه للتحويل بين الأدبتر والبطارية
لماذا عندما تأتي الكهرباء الوطنية يعمل الريليه ولا يفصل الراوتر وعند انقطاع التيار يفصل الريليه والراوتر يعيد اقلاعه مع انه في الحالتين هناك انقطاع في الدارة لجزء من الثانية

شكرا

التعديل الأخير تم بواسطة : mh66 بتاريخ 28-09-2014 الساعة 04:47 AM.
mh66 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 28-09-2014, 10:34 PM   #7
alush
مهندس جيد

الصورة الرمزية alush

الدولة: سوريا
المشاركات: 223
أحصائية الترشيح

عدد النقاط : 33


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة Omar Mekkawy مشاهدة المشاركة
تمام عمل ممتاز والله
ا
ستازي الكريم
العين مابتعلى على الحاجب
انت مهندس متميز
انا مش مهندس الكتروني ولا طالب ولا فني
انا هاوي ولكن والحمد لله ادرك جيدا ما اقول
ماعاذ الله اعمل دائرة تفوق دائرتك

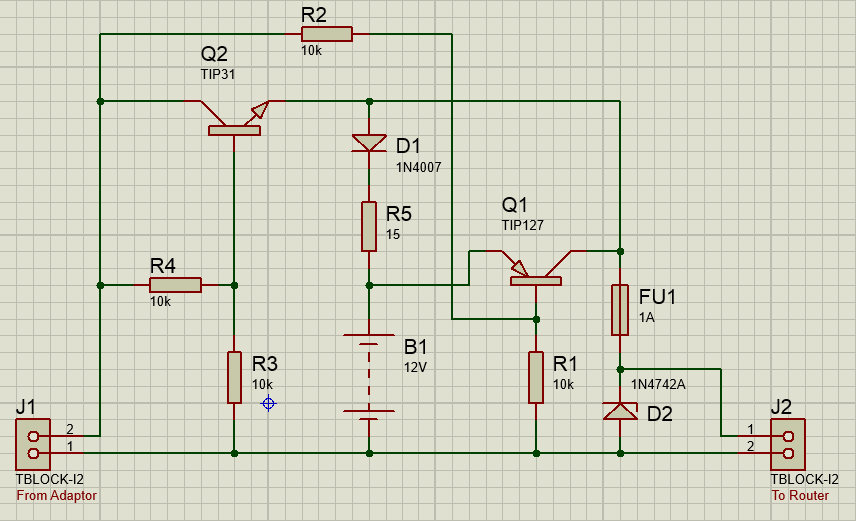

ولكن الدائرة التي تم الحديث عها مسبقا لاتعمل

اتمنا من كل الاساتذة ان يرسموها على المحاكاة ويجربوها
بما انها دائرة للتحويل بين البطارية والكهرباء
اي ان الكهرباء انقطعت ولسنا بحاجة الى الترانزستور 2 والمقومات 3 و4

نحن نريد وصل البطارية اثناء القطع وفصلها اثناء الوصل فقط
وترانزستور واحد يكفي والصورة موضحة ومجربة
واتمنا التصحيح اذا كانت دائرتي خاطئة
هذا ركن للنقاش ومنكم نستفيد
ومشكور عالضحكة



















التعديل الأخير تم بواسطة : alush بتاريخ 28-09-2014 الساعة 10:39 PM.
alush غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 28-09-2014, 10:42 PM   #8
alush
مهندس جيد

الصورة الرمزية alush

الدولة: سوريا
المشاركات: 223
أحصائية الترشيح

عدد النقاط : 33


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة mh66 مشاهدة المشاركة
شكرا على الدارة


انا عندي راوتر يستهلك 500 ملي امبير ومروحة تبيرد كبيرة تستهلك 300 ملي امبير

عملت ملف محاكاة على هذا الأساس




لماذا ينخفض الجهد من 12 الى 7 عند التحويل الى البطارية

ملف المحاكاة


يحتاج الإصدار المحمول Circuit Wizard رقم 2

*****************************

سؤال يتعلق بنفس الموضوع

انا عندي ريليه للتحويل بين الأدبتر والبطارية
لماذا عندما تأتي الكهرباء الوطنية يعمل الريليه ولا يفصل الراوتر وعند انقطاع التيار يفصل الريليه والراوتر يعيد اقلاعه مع انه في الحالتين هناك انقطاع في الدارة لجزء من الثانية

شكرا


اهلا اخي
عندي دائرة مشابهة استخدمها للانارة
لكن في الضوء ليست مشكلة
التاخر في الوصل
سببه المكثف في الترنس
لانه يبقى مخزنا للكهرباء
قم بنزع المكثف
وان احببت ضعه على مدخل الراوتر
اي بعد الريليه وليس على الترنس
وليكن اكبر من 3000 uf
وشكرا لمرورك
اما بالنسبة لسؤالك الاول تحيرت فعلا
لا اعرف
وبرنامج سيكرت ويزرد ليس عندي
اتمنا ان يجيبك احد
