هل يمكن صناعة دائرة متل هده ؟؟؟

[5nai3r]

أنا اتسائل إن كان ممكن أن أصنع دائرة يكون فيها led بحيت هدا ال led يشتعل فقط بعد الضغط على الزر مرتين
انا أعلم أن هدا الأمر ممكن بسهولة بإستخدام PIC أو AVR لاكن أنا أريد صنعه بواسطة ترنزستور و دايودات ...

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة 5nai3r

أنا اتسائل إن كان ممكن أن أصنع دائرة يكون فيها led بحيت هدا ال led يشتعل فقط بعد الضغط على الزر مرتين
انا أعلم أن هدا الأمر ممكن بسهولة بإستخدام PIC أو AVR لاكن أنا أريد صنعه بواسطة ترنزستور و دايودات ...

ان امكن يمكنك استخدام عداد بسيط
http://www.technologystudent.com/elec1/count1.htm

[motoman2010]

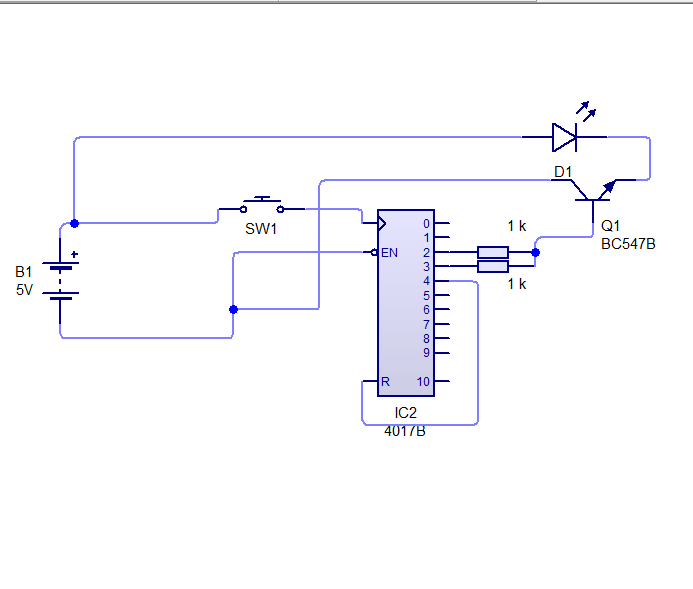

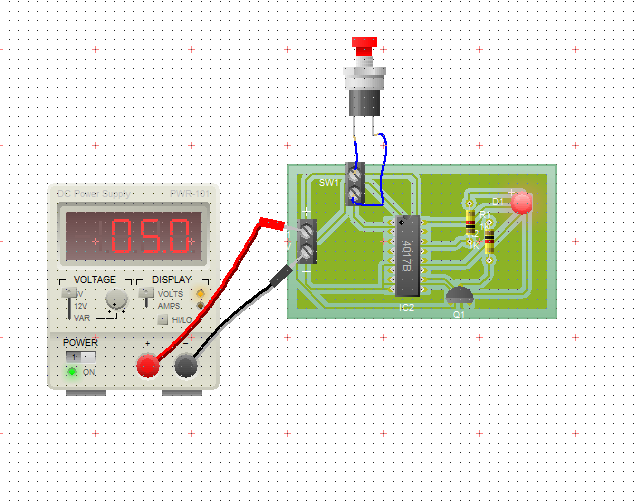

اتفضل يا عمنا هى فكرتك تعبتنى شويه على ما وصلت بس كله لوجه الله

[5nai3r]

شكر جزيلا و جزاكم الله خير

[motoman2010]

المشاركة الأصلية كتبت بواسطة 5nai3r

شكر جزيلا و جزاكم الله خير

بس هى مطلوبه فى ايه ؟؟؟؟؟؟؟؟؟؟؟؟؟

[motoman2010]

المشاركة الأصلية كتبت بواسطة 5nai3r

شكر جزيلا و جزاكم الله خير

بجد نفسى اعرف هتستخدمها فى ايه

بجد

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة motoman2010

اتفضل يا عمنا هى فكرتك تعبتنى شويه على ما وصلت بس كله لوجه الله

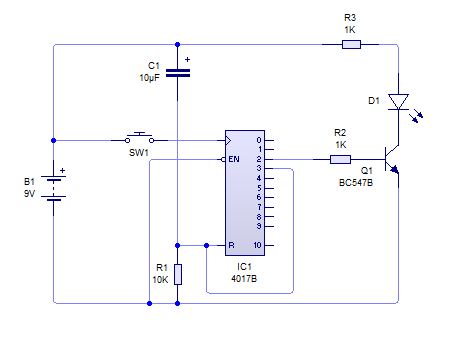

تحياتي اخي (motoman2010) فقط ملاحظات بسيطة حول الدائرة اعلاه وهي :
1- اتجاه الترانزستور
2- لاداعي لاخذ خرجين مادام الدخل نبضات يدوية ممكن ان تقف على نفس الخرج بالوقت الذي تريد وبعد نبضتين تعيد الدورة .
3- يفضل وضع مرحة تصفير كبداية لتشغيل الدائرة (مكثف + مقاومة ) لانه ممكن ان يبدأ العداد باخراج اخر وبالتالي يحتاج باليدء الى اكثر من نبضتين للوصول للخرج المربوط بالترانزستور وهذا سيكون خارج الطلب /// القصد نضمن البداية بالتصفير الذاتي . عند التشغيل .
تم التعديل بالشكل التالي مع قائق الشكر والاحترام لكل الاحباب في منتدى الالكترونيات .
