7- منظم جهد 5 فولت LS7805

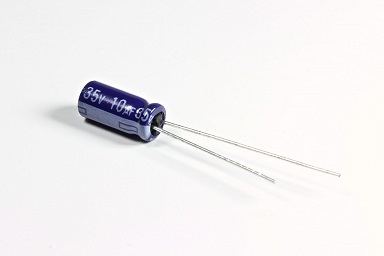

8- مكثف كيميائي 10uF عدد 2

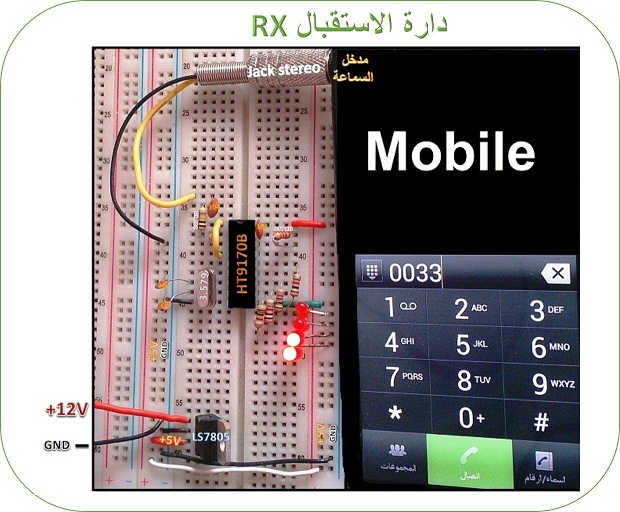

صل الدارة كما في المخطط :

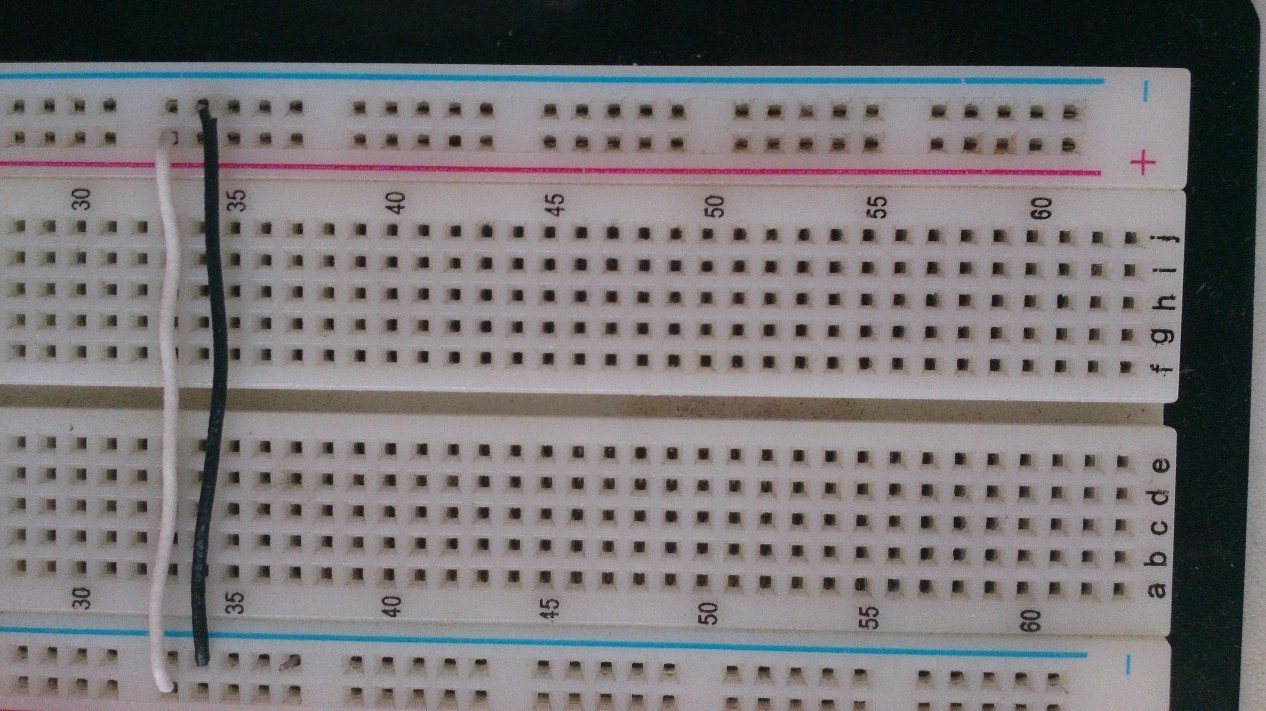

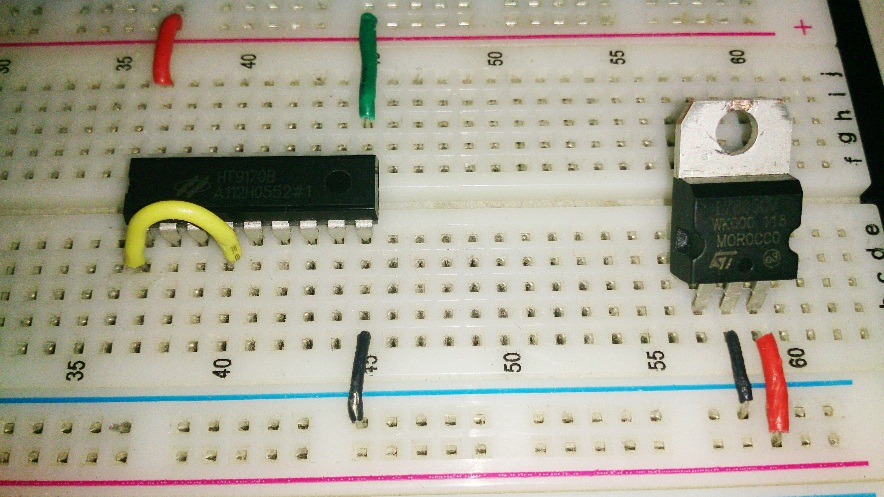

خطوات توصيل الدارة على لوح التجارب TEST board:

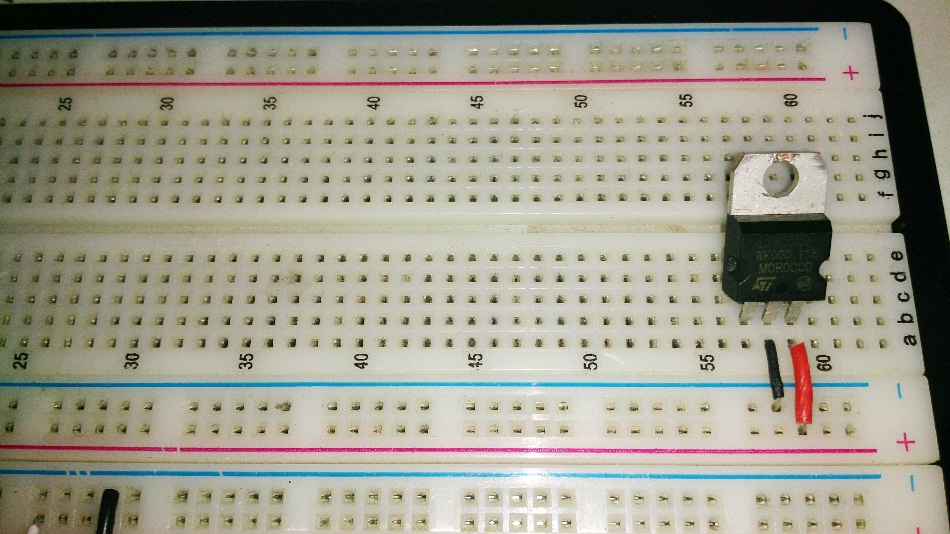

اولا توصيل دائرة امداد الطاقة
منظم الجهد LS7805 الرجل على اليسار هي الدخل تتحمل جهد يتراوح ما بين 7 إلى 16 فولت
والرجل التي على اليمين هي الخرج وجهدها 5 فولت
والرجل التي في المنصف هي سالب مشترك للدخل والخرج
يفضل وضع مكثفتين عند الدخل والخرج قيمتها 10 uF
طبعا لا تنسى وصل الخط الموجب مع الخط الموجب والخط السالب مع السالب فقد نسيت ان اضعهم وقت التصوير

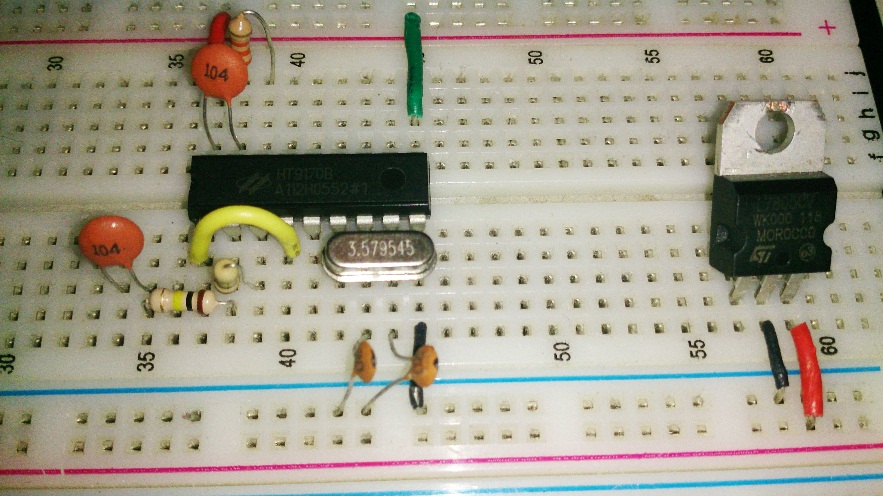

ثانيا توصيل تغذية مفكك ترميز DTMF وباقي العناصر

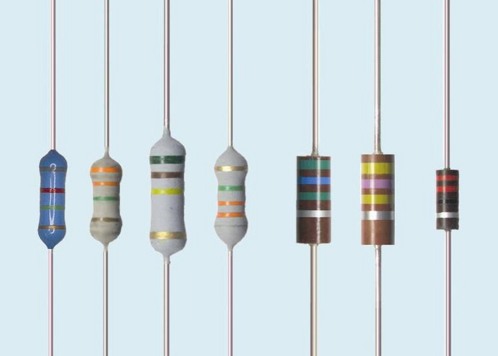

ثالثا وصل المقاومات

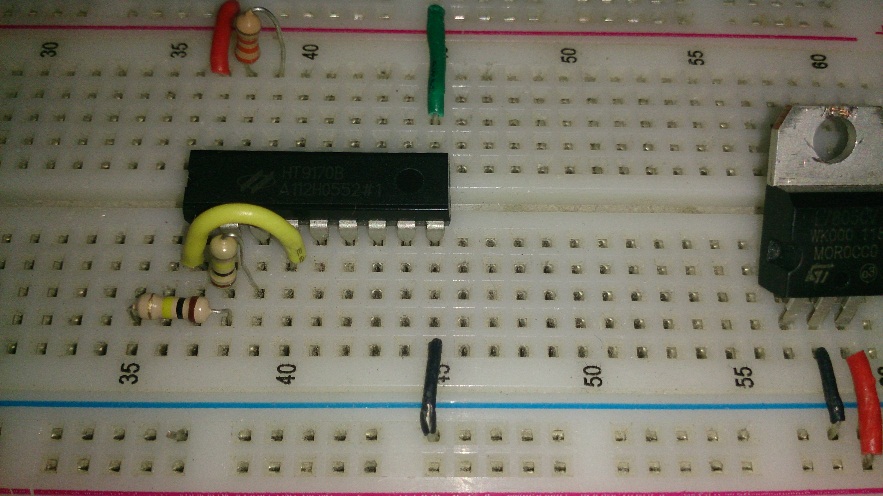

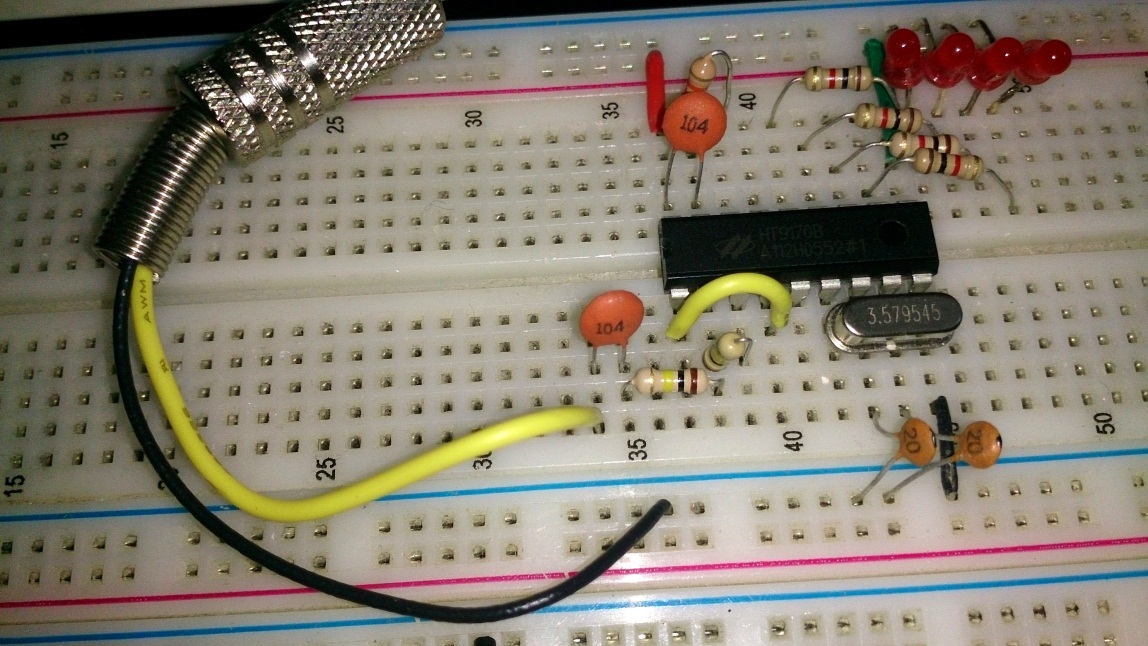

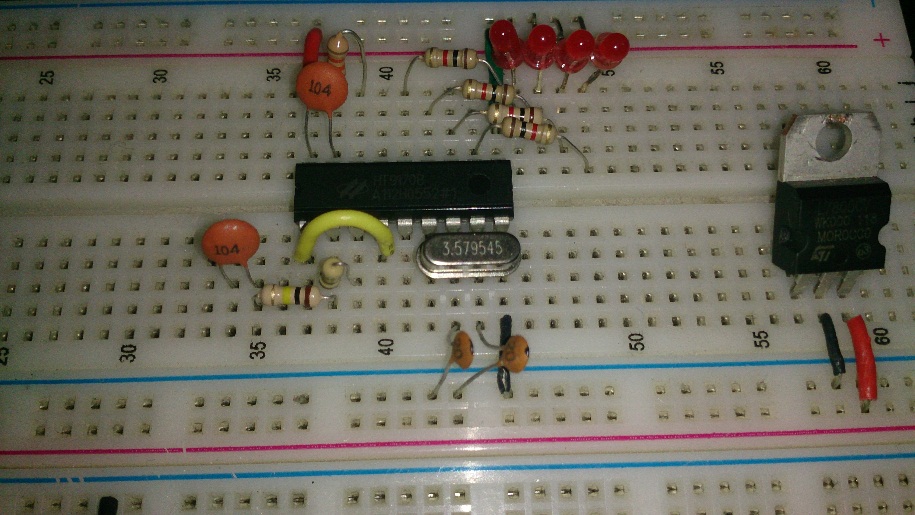

رابعا وصل باقي العناصر اللازمة لعمل مفكك الترميز

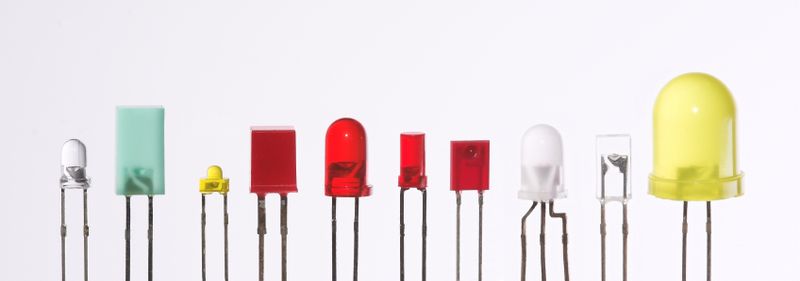

خامسا توصيل الليدات مع مقاومتها
سادسا توصيل السماعة

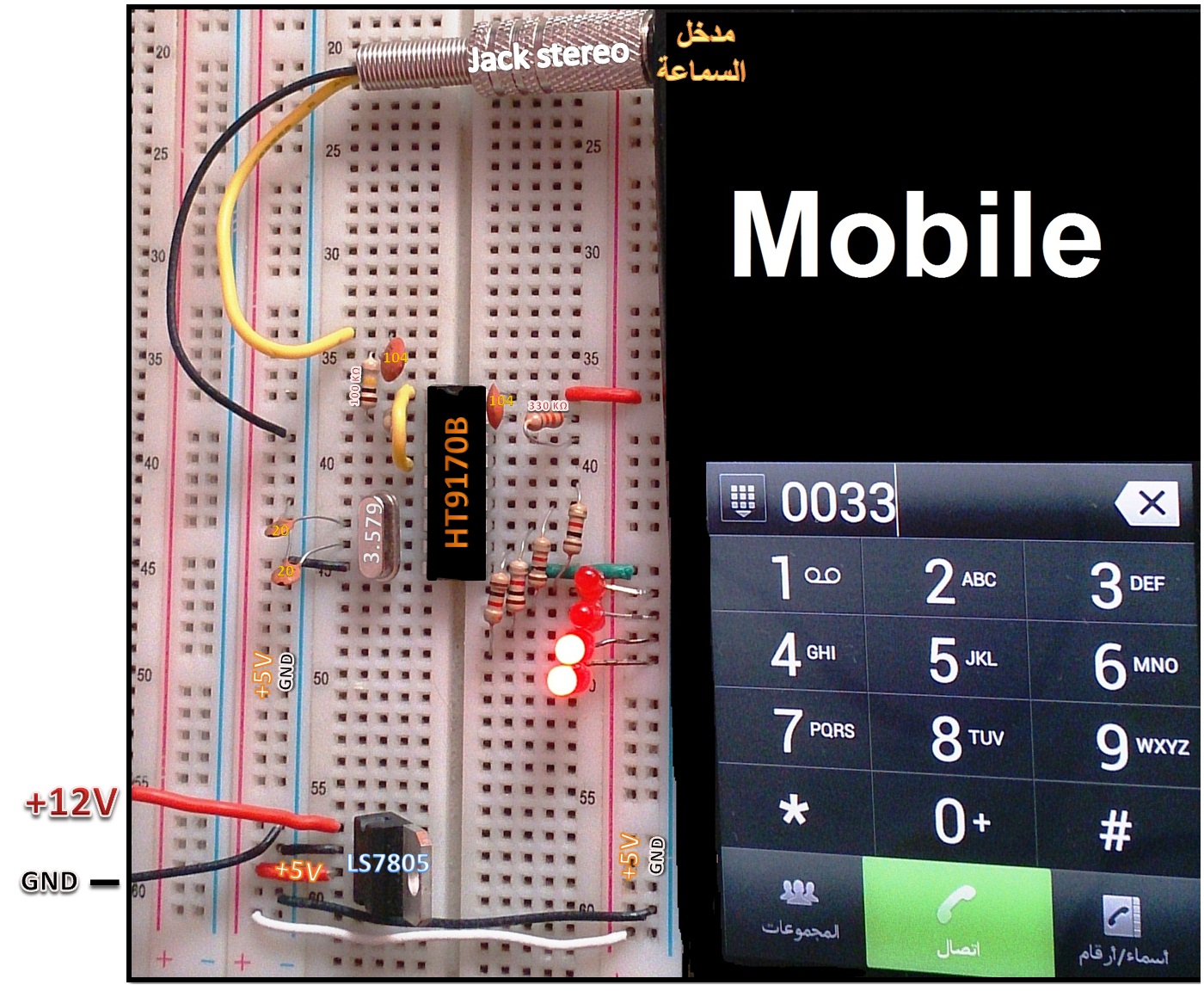

بعد ذلك صل السماعة بالجوال وجرب ان تضغط على الارقام
ستلاحظ بأنك عندما تضغط على كل رقم سيضيئ ليد او مجموعة من الليدات حسب ذلك الرقم
فمثلا عند الضغط على الرقم 1 سيضيئ الليد الاول وعند الضغط على الرقم 2 سيضيئ الليد الثاني
وعند الضغط على الزر 3 سيضيئ الليد الاول والثاني وهكذا ....
التعديل الأخير تم بواسطة : Eng20 بتاريخ 01-10-2014 الساعة 06:15 PM.
ما هو الـ DTMF ؟
امسك جوالك واضغط على الارقام في لوحة الارقام ستصدر اصوات تن تي تون
دقق جيدا ستلاحظ أن لكل رقم صوت خاص به هذا الصوت يدعى DTMF
ملاحظة هامة : عند استعمال الموبايل يجب تفعيل صوت ازرار
لوحة المفاتيح من خلال الاعدادات setting لسماع هذه الاصوات.
• النغمة التي تصدر من لوحة الارقام عبارة عن اشارة Analog ومن الصعب التعامل معها للتحكم بالأجهزة
اذا ما الحل؟
يجب علينا تحويل اشارة الـ Analog لإشارة رقمية Digital ليسهل التعامل معها
ولتحويل اشارة الـ DTMF التي نوعها analog لإشارة رقمية نستعين بمفكك ترميز نغمة الـ DTMF ـ IC HT9170
أو مكافئها MT887

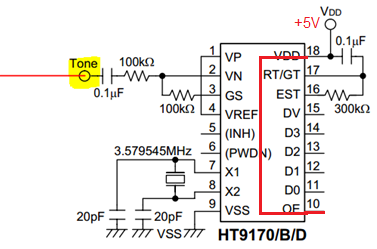

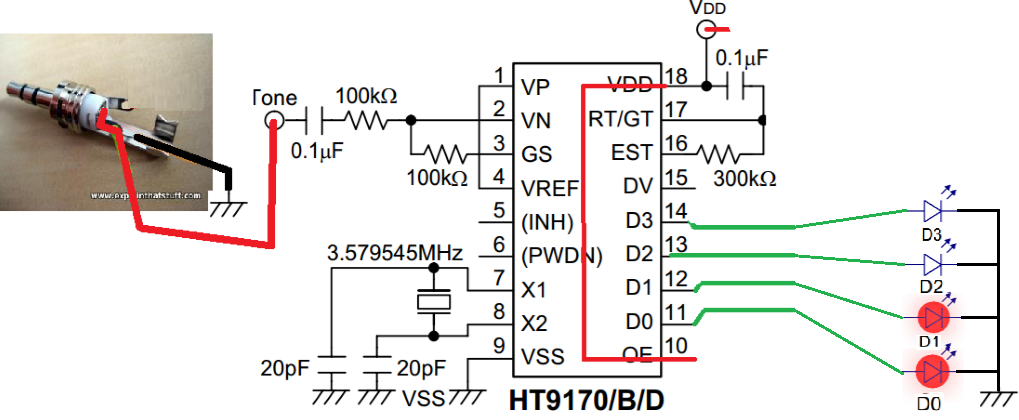

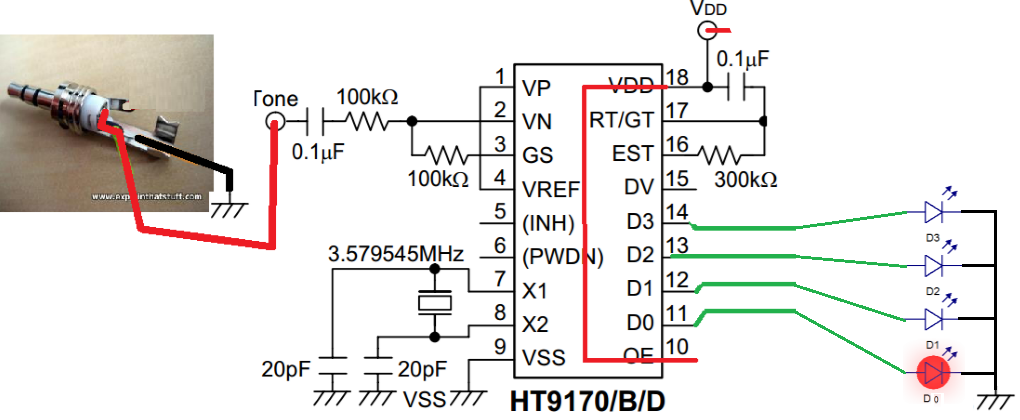

عندما نفتح datasheet العنصر HT9170 يقول لنا حتى تستطيع تحويل هذه النغمة لإشارة رقمية digital ليسهل التعامل معها يجب أن نصل معها بعض العناصر كما في الشكل :
VDD : نطبق عليه جهد موجب 5+ فولت
VSS : نطبق عليه الجهد السالب (الأرضي)
الرجل 10 : نصلها مع VDD
• يفضل تأريض الرجل 5 و 6
نلاحظ بالشكل السابق ان هناك مدخل مكتوب عليه Tone موصول بمكثف ثم مقاومة 100 كيلو
هذا المدخل سنصل عليه شريط السماعة الأحمر.
الان لننتقل لطريقة توصيل السماعة بعدها سنعود لنكمل شرح عمل مفكك ترميز النغمة HT9170

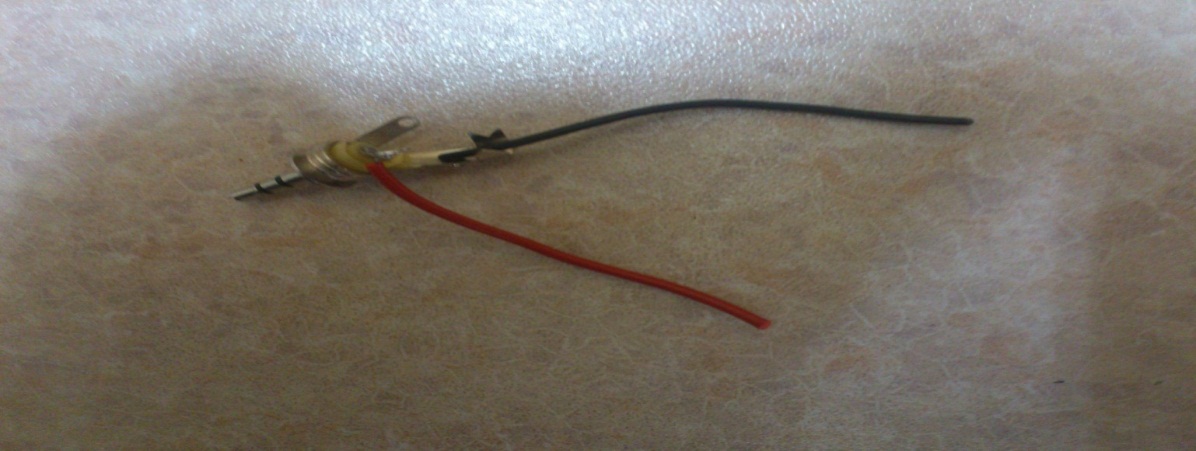

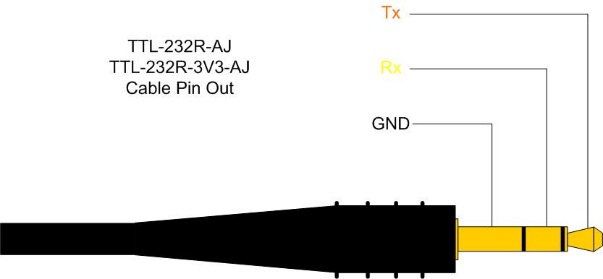

نصل السماعة كما بالشكل
- السلك الاسود على اطول رجل
- السلك الاحمر على الرجل في المنتصف
ونعزلهما عن بعض حتى لا يتلامسان
- يبقى لدينا رجل لا تصل عليها شيء فهي خاصة بالميكرفون ولا تدعها تلمس الرجلين السابقتين
بعد التوصيل نصل جكة السماعة مع الجوال او اي جهاز يعمل على توليد نفس نغمة المفاتيح التي يولدها الجوال
الان لنعود لشرح مفكك ترميز النغمة HT9170
شرح آلية عمل HT9170 :
عند الضغط مثلا على زر 1 في الجوال يخرج صوت هذا الصوت ينتقل من الجوال عبر السماعة الى مدخل ال Tone للايسي HT9170 وسوف يخرج على الارجل D3,D2,D1,D0من ارجل الايسي( 0 او 1 منطقي )
0 منطقي == 0 فولت == L
1 منطقي == 5 فولت == H
L: اختصار لـ LOW اي جهد منخفض وهو 0 فولت
H: اختصار لـ HIGHT اي جهد مرتفع وهو 5 فولت
وبما اني ضغطت على الرقم 1 سيخرج على الارجل(D3,D2,D1,D0 ) بالترتيب (0,0,0,1) اي (L,L,L,H ) اي (0V,0V,0V,5V )
فاذا وصلنا ليدات (LED )على الارجل D3,D2,D1,D0 سنلاحظ ان الليد الموصول على الرجل D0 هو فقط الذي سوف يضيئ لانه مطبق عليه 5 فولت اما باقي الارجل فمطبق عليها 0 فولت

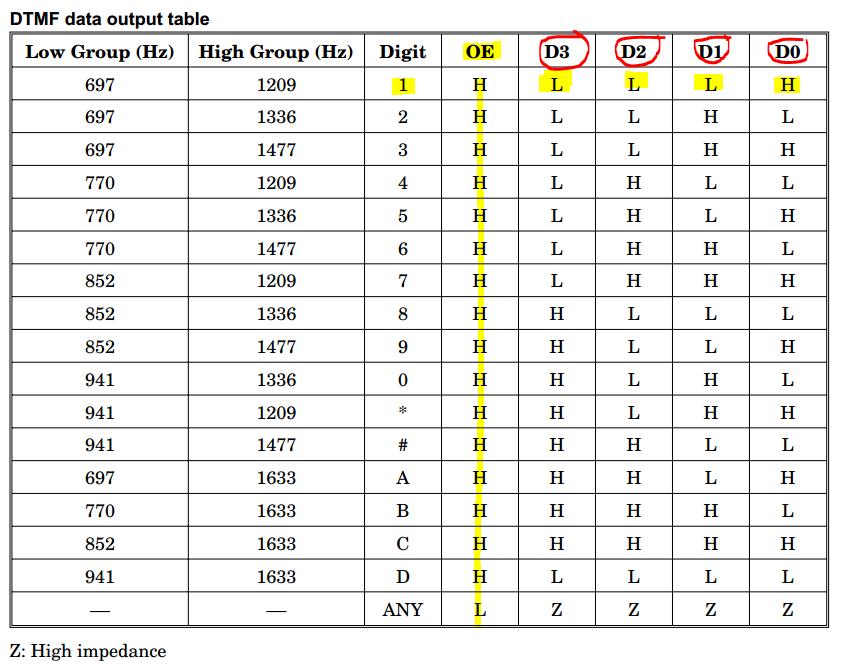

الان كيف سنعرف ماذا سيخرج على كل رجل (هل سيخرج عليها 0 منطقي ام واحد منطقي) ؟ الجواب في الجدول الموجود ضمن الداتا شيت
مثال ثاني :
اذا ضغطنا رقم 3 سيخرج على الارجل D3,D2,D1,D0 بالترتيب (0,0,1,1) اي (L,L,H,H ) اي (0V,0V,5V,5V )
فاذا وصلنا ليدات (LED )على الارجل D3,D2,D1,D0 سنلاحظ ان الليدين الموصولين على الرجلين D0 و D1 سوف يضيئان لانه مطبق عليهما 5 فولت اما باقي الارجل فمطبق عليها 0 فولت
اذا كان لديك أي استفسار او شيء غير واضح في الشرح اسأل عنه فأنت تستفيد وتفيد به غيرك
ما هو الـ DTMF ؟
امسك جوالك واضغط على الارقام في لوحة الارقام ستصدر اصوات تن تي تون
دقق جيدا ستلاحظ أن لكل رقم صوت خاص به هذا الصوت يدعى DTMF
ملاحظة هامة : عند استعمال الموبايل يجب تفعيل صوت ازرار
لوحة المفاتيح من خلال الاعدادات setting لسماع هذه الاصوات.
• النغمة التي تصدر من لوحة الارقام عبارة عن اشارة Analog ومن الصعب التعامل معها للتحكم بالأجهزة
اذا ما الحل؟
يجب علينا تحويل اشارة الـ Analog لإشارة رقمية Digital ليسهل التعامل معها
ولتحويل اشارة الـ DTMF التي نوعها analog لإشارة رقمية نستعين بمفكك ترميز نغمة الـ DTMF ـ IC HT9170
أو مكافئها MT887
عندما نفتح datasheet العنصر HT9170 يقول لنا حتى تستطيع تحويل هذه النغمة لإشارة رقمية digital ليسهل التعامل معها يجب أن نصل معها بعض العناصر كما في الشكل :
VDD : نطبق عليه جهد موجب 5+ فولت
VSS : نطبق عليه الجهد السالب (الأرضي)
الرجل 10 : نصلها مع VDD
• يفضل تأريض الرجل 5 و 6
نلاحظ بالشكل السابق ان هناك مدخل مكتوب عليه Tone موصول بمكثف ثم مقاومة 100 كيلو
هذا المدخل سنصل عليه شريط السماعة الأحمر.
الان لننتقل لطريقة توصيل السماعة بعدها سنعود لنكمل شرح عمل مفكك ترميز النغمة HT9170
نصل السماعة كما بالشكل
- السلك الاسود على اطول رجل
- السلك الاحمر على الرجل في المنتصف
ونعزلهما عن بعض حتى لا يتلامسان
- يبقى لدينا رجل لا تصل عليها شيء فهي خاصة بالميكرفون ولا تدعها تلمس الرجلين السابقتين
بعد التوصيل نصل جكة السماعة مع الجوال او اي جهاز يعمل على توليد نفس نغمة المفاتيح التي يولدها الجوال
الان لنعود لشرح مفكك ترميز النغمة HT9170
شرح آلية عمل HT9170 :
عند الضغط مثلا على زر 1 في الجوال يخرج صوت هذا الصوت ينتقل من الجوال عبر السماعة الى مدخل ال Tone للايسي HT9170 وسوف يخرج على الارجل D3,D2,D1,D0من ارجل الايسي( 0 او 1 منطقي )
0 منطقي == 0 فولت == L
1 منطقي == 5 فولت == H
L: اختصار لـ LOW اي جهد منخفض وهو 0 فولت
H: اختصار لـ HIGHT اي جهد مرتفع وهو 5 فولت
وبما اني ضغطت على الرقم 1 سيخرج على الارجل(D3,D2,D1,D0 ) بالترتيب (0,0,0,1) اي (L,L,L,H ) اي (0V,0V,0V,5V )
فاذا وصلنا ليدات (LED )على الارجل D3,D2,D1,D0 سنلاحظ ان الليد الموصول على الرجل D0 هو فقط الذي سوف يضيئ لانه مطبق عليه 5 فولت اما باقي الارجل فمطبق عليها 0 فولت
الان كيف سنعرف ماذا سيخرج على كل رجل (هل سيخرج عليها 0 منطقي ام واحد منطقي) ؟ الجواب في الجدول الموجود ضمن الداتا شيت
مثال ثاني :
اذا ضغطنا رقم 3 سيخرج على الارجل D3,D2,D1,D0 بالترتيب (0,0,1,1) اي (L,L,H,H ) اي (0V,0V,5V,5V )
فاذا وصلنا ليدات (LED )على الارجل D3,D2,D1,D0 سنلاحظ ان الليدين الموصولين على الرجلين D0 و D1 سوف يضيئان لانه مطبق عليهما 5 فولت اما باقي الارجل فمطبق عليها 0 فولت
اذا كان لديك أي استفسار او شيء غير واضح في الشرح اسأل عنه فأنت تستفيد وتفيد به غيرك
شرح رائع ومميز اخي..
لكن كيف يمكن الاستفاده منه عن طريق الجوال عن بعد؟؟؟
لكن كيف يمكن الاستفاده منه عن طريق الجوال عن بعد؟؟؟
شكرا أخي hamzazayyad على مشاركتك واهتمامك.
بما اننا فهمنا من الشرح بأنه عن طريق اشارة ال DTMF (نغمة مفاتيح لوحة الأرقام) سيخرج على الارجل(D3,D2,D1,D0 ) إما 5 فولت أو 0 فولت
اذا من المسبب في تشغيل أو اطفاء الليدات ؟ المسبب هو النغمة .
اذا كل ما علينا هو نقل هذه النغمة(صوت مفاتيح لوحة الأرقام ) للجوال المستقبل RX الموصول مع الدارة السابقة لتنفيذ الأوامر التي نريدها .... وذلك عن طريق جوال ثاني وهو المرسل TX

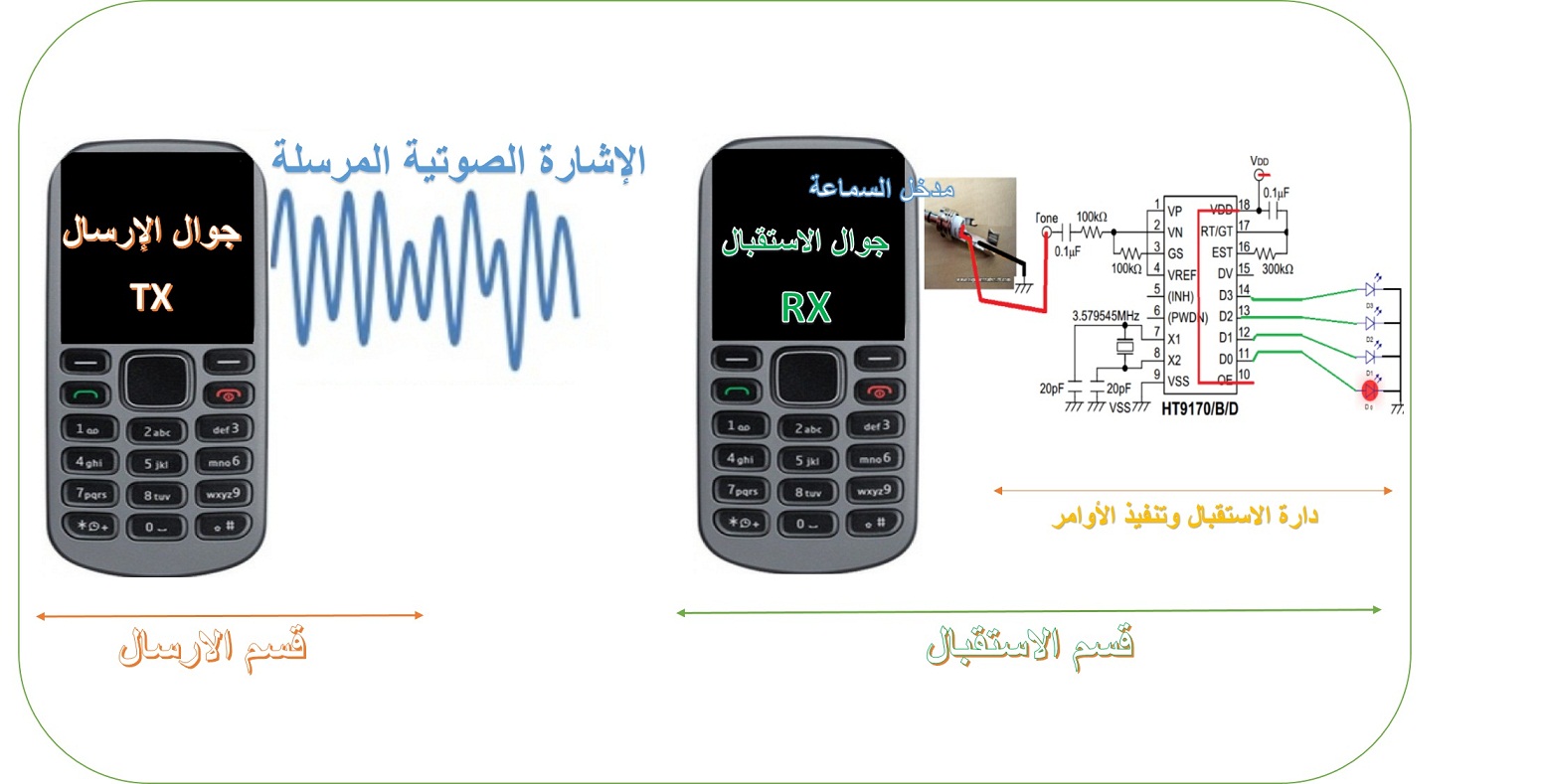

فالدارة تنقسم لقسمين هما
القسم الأول المستقبل : يتضمن الجوال الأول + العناصر الالكترونية
القسم الثاني المرسل الذي يتضمن فقط الجوال
عندما يستقبل الجوال المستقبل الإشارة الصوتية DTMF سيحولها لأوامر لتشغيل أو إطفاء الليد LED الذي نريد .
الخطوات المطلوبة باختصار : 1- صل الدارة كما في المخطط السابق (دارة الاستقبال) 2- اضبط الجوال المستقبل RXعلى خدمة الرد الآلي من خلال اعدادات الجوال )نضعه على خدمة الرد الالي لأننا نريد من الجوال ان يرد على المكالمة تلقائيا ) 3- فعل أصوات لوحة المفاتيح في الجوال المرسل TX 4- اتصل من خلال الجوال المرسل بالجوال المستقبل 5- واثناء المكالمة اضغط على الأرقام وستشاهد التغير في اضاءة الليدات ملاحظة: انتبه ان لا يكون صوت السماع للمكالمة منخفض في الجوال المستقبل فعندها الدارة لن تستجيب
.....جار اعداد الجزء الثاني الذي يتكلم عن طريقة ربط الدارة بالأجهزة .........
بما اننا فهمنا من الشرح بأنه عن طريق اشارة ال DTMF (نغمة مفاتيح لوحة الأرقام) سيخرج على الارجل(D3,D2,D1,D0 ) إما 5 فولت أو 0 فولت
اذا من المسبب في تشغيل أو اطفاء الليدات ؟ المسبب هو النغمة .
اذا كل ما علينا هو نقل هذه النغمة(صوت مفاتيح لوحة الأرقام ) للجوال المستقبل RX الموصول مع الدارة السابقة لتنفيذ الأوامر التي نريدها .... وذلك عن طريق جوال ثاني وهو المرسل TX
فالدارة تنقسم لقسمين هما
القسم الأول المستقبل : يتضمن الجوال الأول + العناصر الالكترونية
القسم الثاني المرسل الذي يتضمن فقط الجوال
عندما يستقبل الجوال المستقبل الإشارة الصوتية DTMF سيحولها لأوامر لتشغيل أو إطفاء الليد LED الذي نريد .
الخطوات المطلوبة باختصار : 1- صل الدارة كما في المخطط السابق (دارة الاستقبال) 2- اضبط الجوال المستقبل RXعلى خدمة الرد الآلي من خلال اعدادات الجوال )نضعه على خدمة الرد الالي لأننا نريد من الجوال ان يرد على المكالمة تلقائيا ) 3- فعل أصوات لوحة المفاتيح في الجوال المرسل TX 4- اتصل من خلال الجوال المرسل بالجوال المستقبل 5- واثناء المكالمة اضغط على الأرقام وستشاهد التغير في اضاءة الليدات ملاحظة: انتبه ان لا يكون صوت السماع للمكالمة منخفض في الجوال المستقبل فعندها الدارة لن تستجيب
.....جار اعداد الجزء الثاني الذي يتكلم عن طريقة ربط الدارة بالأجهزة .........
السلام عليكم
ذهبت الى بائع القطع الإلكترونية و اخبرني ان HT9170 قطعة قديمة اني لن اجدها في الجزائر
فهل من جهاز قديم استطيع ان انزع منه هذه المتكاملة ؟
املك حالي HM 9270C وهو DTMF RECEIVER فهل ينفع ؟
السلام عليكم
ذهبت الى بائع القطع الإلكترونية و اخبرني ان HT9170 قطعة قديمة اني لن اجدها في الجزائر
فهل من جهاز قديم استطيع ان انزع منه هذه المتكاملة ؟
املك حالي HM 9270C وهو DTMF RECEIVER فهل ينفع ؟
وعليكم السلام ورحمة الله وبركاته نعم ينفع

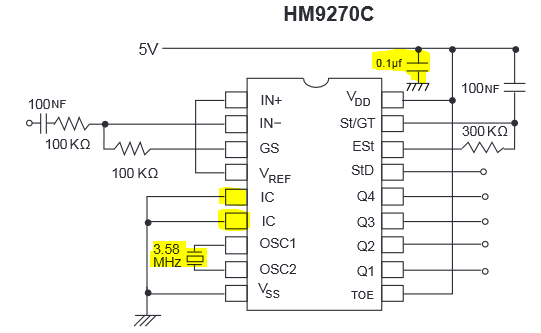

اذا فتحت datasheet العنصر ستجد بداخله المخطط التالي لطريقة التوصيل في الصفحة 5
رابط الداتاشيت للقطعة HM 9270 http://www.teleic.com/pdf/Em9270.pdf
التوصيل نفسه
فقط الفرق البسيط حسب المخطط في هذه القطعة
1- بأنه يجب عليك ان تصل الرجل 5 و 6 بالسالب

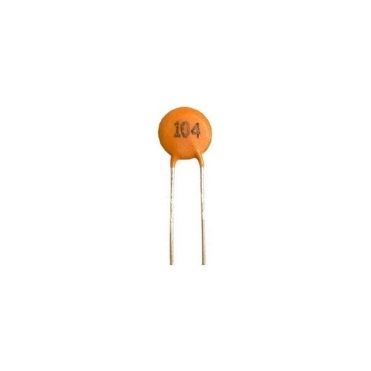

2- والمهتز الكريستالي MHZ 3.579 إن لم يعمل معك استبدله بالمهتز الموجود بالمخطط 3.58Mhz ولاتنسى وصل مكثف 0.1uF بين الموجب والسالب من اجل ترشيح اشارات الضجيج
التعديل الأخير تم بواسطة : Eng20 بتاريخ 03-10-2014 الساعة 06:55 PM.
اذا فتحت datasheet العنصر ستجد بداخله المخطط التالي لطريقة التوصيل في الصفحة 5
رابط الداتاشيت للقطعة HM 9270 http://www.teleic.com/pdf/Em9270.pdf
التوصيل نفسه
فقط الفرق البسيط حسب المخطط في هذه القطعة
1- بأنه يجب عليك ان تصل الرجل 5 و 6 بالسالب
2- والمهتز الكريستالي MHZ 3.579 إن لم يعمل معك استبدله بالمهتز الموجود بالمخطط 3.58Mhz ولاتنسى وصل مكثف 0.1uF بين الموجب والسالب من اجل ترشيح اشارات الضجيج
طريقك للتحكم بمنزلك عن بعد عن طريق الجوال او اللاسلكي(الجزء الأول - شرح الية العمل)
شرح الية عمل الدارة
البيت الذكي , DTMF , smart home ,
