سؤال بسيط عن المنظم 7809 وتشغيل الراوتر مفاجأة عند التطبيق

[alhasangha]

السلام عليكم الاخوة الاعضاء والمشرفين .
لن اطيل في الشرح
كثيرا ما اعتقدت ان تطبيق دارة ريجيوليتر 9 فولت ستجعل الراوتر يعمل
طبقت الدارة البسيطة للمنظم -للاسف لا يمكنني ارفاقها لاني اكتب من الهاتف - ولاتفادى مشكلة هبوط الجهد وسحب التيار قمت بوضع منظمين على التفرع بوصل اقطاب كل منهما الئ بعض ومكثف الخرج والدخل كل منهما 100 ميكرو
قبل التحميل الخرج صحيح ولكن علئ الرغم من وجود منظمين عند التحميل هبظ الجهد الى 7.25 فولت ولم اعرف اذا عمل بشكل صحيح لان ال dsl:مقطوع
المصدر الرئيس بطارية 12 فولت مشحونة عدت الئ الترانس المرفق مع ااراوتر وجدت الخرج بحدود 9.75 قبل التحميل
لم اضع مبردات ويوجد حرارة عالية ولكن هبوط الجهد مباشر قبل ارتفاع الحرارة مع اني قرات بعض الاخوة عانو من نفس المشكة مع تركيب مبردات و مكثفات خرج صغيرة فما الحل؟
بقي ان اذكر ان الترنس الرئيسي 9 فولت 800 ميلي امبير والشكر للجميع

[Themarkez]

صديقي نوعية المنظم رديئة كصناعة بدل المنظمات او بدل المصدر الذي تشتري منه وتحل مشكلتك باذن الله

[zeid25]

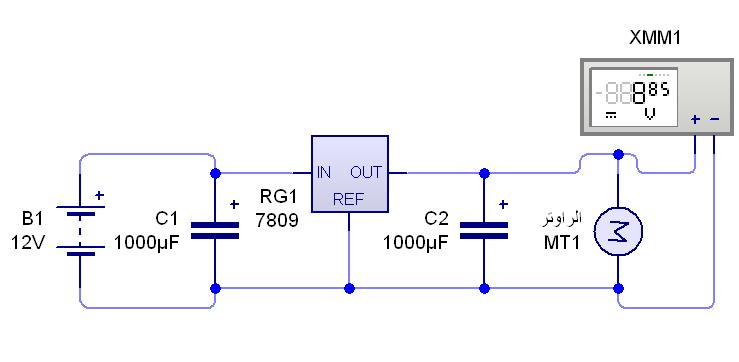

اولا لا داعي لمنظمين واحد فقط يكفي ويجب تزويده بمبرد مناسب .
مكثفة الخرج يجب ان تكون في حدود 1000 ميكرو فاراد و12 فولت
تتحدث عن هبوط الفولت ولكن هل عند سحب التيار فولت البطارية هو
فعلا 12 فولت ام ان البطارية في وضع غير جيد وبالتالي فإن فولت
البطارية يهبط .

[fade hbeb]

اخي الكريم جرب هذه الدارة
تعطي حوالي 5 امبير

[احمدعبدالباقى]

[alhasangha]

المشاركة الأصلية كتبت بواسطة Themarkez

صديقي نوعية المنظم رديئة كصناعة بدل المنظمات او بدل المصدر الذي تشتري منه وتحل مشكلتك باذن الله

شكرا لردك اخي الكريم بالفعل هذا هو الجواب الشافي الذي سمعته من بقية الاصدقاء الذين يشترون من نفس مدينتي شكرا لك بارك الله بك

[alhasangha]

المشاركة الأصلية كتبت بواسطة zeid25

اولا لا داعي لمنظمين واحد فقط يكفي ويجب تزويده بمبرد مناسب .
مكثفة الخرج يجب ان تكون في حدود 1000 ميكرو فاراد و12 فولت
تتحدث عن هبوط الفولت ولكن هل عند سحب التيار فولت البطارية هو
فعلا 12 فولت ام ان البطارية في وضع غير جيد وبالتالي فإن فولت
البطارية يهبط .

شكرا لردك ..قد ذكرت ان البطارية مشحونة اي وضعها جيد وان المشكلة لم تزول عند الاصدقاء بعد وضع مبرد
المشكلة بالفعل في صناعة المنظم

[alhasangha]

المشاركة الأصلية كتبت بواسطة fade hbeb

اخي الكريم جرب هذه الدارة
تعطي حوالي 5 امبير

شكرا لك ساستخدمها في المرات القادمة باذن الله هذه المرة تم حل المشكلة باستخدام المنظم lm 317
مع مبرد واعطى نتائج جيدة
