اقتباس:
المشاركة الأصلية كتبت بواسطة ميمي الشبح
السلام عليكم اخوالينى الكرام اعضاء المنتدى عيد سعيد عليكم وعلينا وعلى الامه المسلمة ان شاء الله
اما بعد
اريد من حضراتكم مساعدتى
فى التحكم فى التردد الخارج من المتكامله 4047

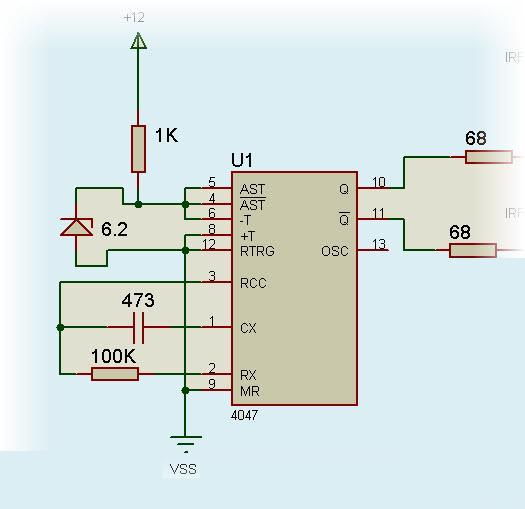

فى دائرة المذبذب التى وضعها الاستاذ سعيد قادر من قبل
http://i61.servimg.com/u/f61/13/31/51/22/aaaaaa12.jpg
وانا بحثت على النت طبعا
ووجدت انو القانون كالاتى
f=1\4*c*r
c هى قيمة المكثف
r هى قيمة المقاومه
الموصولان على التوالى
اريد ان اعرف اذا كان القانون هذا صحيح ام لا
وان كان صحيح
اريد ان اعرف كيف توضع قيم العناصر فيه
يعنى اريد مثال
لكى افهم
وشكرا لسعة صدركم
واسف على الاطالة
وبانتظاركم |
السلام عليكم
1/
لديك قانون التردد :
f=1\4*c*r
هو في الغالب تقريبي لكنه يفي بالغرض .
القانون يتضمن عنصران هما مقاومة ومكثف
لحساب التردد حسب القانون:
1- نحول المكثف الى الميكروفراد :
473 = 47 نانوفراد = 0.047 ميكروفراد
2- نحول المقاومة الى الميغاأوم:
100كيلواوم = 0.1 ميغااوم
التردد f =
(0.047*0.1*4) /1
والناتج هو 53 هرتز وهي قيمة قريبة جدا من 50 هرتز المطلوبة
2/
المقاومة والمكثف عنصران ثابتان ولذلك لا يمكن تغيير التردد الناتج
لكن ممكن نغير المقاومة من ثابتة إلى متغيرة حتى نتمكن من تغيير التردد.
والأفضل إضافة مقاومة متغيرة الى المقاومة الثابتة كما في الصورة:
التحكم فى تردد المتكامله 4047
