[batma97]

السلام عليكم اخواني
عندي مشكل في DTMF بحيث عند الضغط مباشرة على ازرار الجوال الموصول بالدائرة يعني تشتغل الدائرة و لكن لا تشتغل عندما اقوم بالاتصال وارسال نغمات DTMF

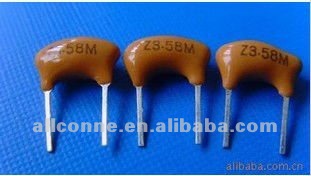

علمل اني استعمل متذبذب سيراميكي مع مكثفين 22 بيكوفاراد

واني احترمت جميع ما جاء في هذه الدارة

وجربت مقاومات 300 كيلو و كذا 330 كيلو لكن لم تشتغل الا في الجوال الموصول بالدارة ولكم جزيل الشكر

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة batma97 السلام عليكم اخواني عندي مشكل في DTMF بحيث عند الضغط مباشرة على ازرار الجوال الموصول بالدائرة يعني تشتغل الدائرة و لكن لا تشتغل عندما اقوم بالاتصال وارسال نغمات DTMF علمل اني استعمل متذبذب سيراميكي مع مكثفين 22 بيكوفاراد واني احترمت جميع ما جاء في هذه الدارة وجربت مقاومات 300 كيلو و كذا 330 كيلو لكن لم تشتغل الا في الجوال الموصول بالدارة ولكم جزيل الشكر

السلام عليكم
عند الاتصال يجب ان يقوم موبايل مربوط مع دائره بفتح الخط اتوماتيكيا وبعدها يتحقق الاتصال والزر الذي تضغط على موبايل اخر ترسل نفسها الى موبايل مربوط مع دائره
اذا لك يكن جوالك يفتح الخط اتوماتيكيا جرب انت بفتح خط يدويا ثم أضغط على ازرار من جوال اخر وشوف النتيجه
تحياتي

[batma97]

شكرا اخ حسن على المساعدة التي عودتنا بها
اخي المهندس نعم لقد جربت الحالتين:
-الجواب الاوتوماتيكي من الموبايل المربوط بالدائرة.
-وكذا الجواب بالضغط على زر الجواب يدويا
ولم تنجح كلا التجربتين

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة batma97 شكرا اخ حسن على المساعدة التي عودتنا بها اخي المهندس نعم لقد جربت الحالتين: -الجواب الاوتوماتيكي من الموبايل المربوط بالدائرة. -وكذا الجواب بالضغط على زر الجواب يدويا ولم تنجح كلا التجربتين

زودنا أخي بالكود لعل فيه مشكله
https://www.youtube.com/watch?v=ysBDURN7xwE
https://www.youtube.com/watch?v=ThP7rRq4dfo

[batma97]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود زودنا أخي بالكود لعل فيه مشكله https://www.youtube.com/watch?v=ysBDURN7xwE https://www.youtube.com/watch?v=ThP7rRq4dfo

اخ حسن انا اصلا لم اصل الى مرحلة توصيله الى البيك أنا فقط اريد ان يتم التواصل بين الموبايل المركب مع decodeur و الموبايل المتصل و شكرا اما قضية ربطه مع البيك فهي ستكون اسهل

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة batma97 السلام عليكم اخواني عندي مشكل في DTMF بحيث عند الضغط مباشرة على ازرار الجوال الموصول بالدائرة يعني تشتغل الدائرة و لكن لا تشتغل عندما اقوم بالاتصال وارسال نغمات DTMF علمل اني استعمل متذبذب سيراميكي مع مكثفين 22 بيكوفاراد واني احترمت جميع ما جاء في هذه الدارة وجربت مقاومات 300 كيلو و كذا 330 كيلو لكن لم تشتغل الا في الجوال الموصول بالدارة ولكم جزيل الشكر

اخي batma بالرجوع الى الداتا شيت لا تحتاج الكرستاله الى مكتفات 22 بيكو
ايضا ادا توفر لديك اوسوليسكوب قم برضعه على طرف الكرستاله لترى التردد منها للتاكد انها غير تالفه ( ارجو ارفاق طريقه وضعك للمكتفات مع الكرستاله بالرسم)

مع اني دائما افضل الكرستاله المعدنيه وليس الروزيناتر السيراميكيه التي استخدمتها بسبب ان الكرستاله تعطي قيم ادق ودات ثباتيه عاليه

[Eng20]

- تأكد أن الكريستالة 3.579 وليست 3.58
فانا جربت اكثر من كريستالة 3.58 نفس التي في الصورة ولم تعمل معي حتى احضرت القيمة بالضبط 3.579 وكان نوعها معدني وتعمل معي بشكل ممتاز

- وتأكد ايضا ان لا يكون صوت الاستقبال في الجوال الذي يستقبل الاشارة لا منخفض جدا ولا مرتفع جدا

[batma97]

اقتباس المشاركة الأصلية كتبت بواسطة hamzazayyad اخي batma بالرجوع الى الداتا شيت لا تحتاج الكرستاله الى مكتفات 22 بيكو ايضا ادا توفر لديك اوسوليسكوب قم برضعه على طرف الكرستاله لترى التردد منها للتاكد انها غير تالفه ( ارجو ارفاق طريقه وضعك للمكتفات مع الكرستاله بالرسم) مع اني دائما افضل الكرستاله المعدنيه وليس الروزيناتر السيراميكيه التي استخدمتها بسبب ان الكرستاله تعطي قيم ادق ودات ثباتيه عاليه

شكرا على المساعدة
-بالنسبة للكرستالة فانها شغالة لانه يقوم بتشفير الازرار المضغوط عليها في الهاتف الموصل بالسماعة.
- قمت بازالة المكثفات ولم تشتغل حتى وان تم الضغط على الهاتف الموصل بالسماعة.
