سنعود لمتابعة سلسلة تصميم دارة الكترونية ودارتنا اليوم هي دارة طلبها الكثيرين وهي دارة تحوبل تغذية الراوتر من المحول إلى البطارية في حالة إنقطاع التيار العام وكذلك التحويل من البطارية إلى التيار العام في حالة وجوده دون أن يفصل الراوتر في الحالتين
أتمنى المشاركة من الأخوة الأعضاء والمحاولة ولو كان بتقديم الأقتراحات ولكم جزيل الشكر

[fade hbeb]

السلام عليكم ورحمة الله و بركاته
وكل عام وانتم جميعا بالف خير
تحية كبير للمهندس القدير محسن
ادعوا الله العظيم ان تكون بصحة جيدة
بالحقيقة موضوع مهم و رائع وانا منتظرو من مدة

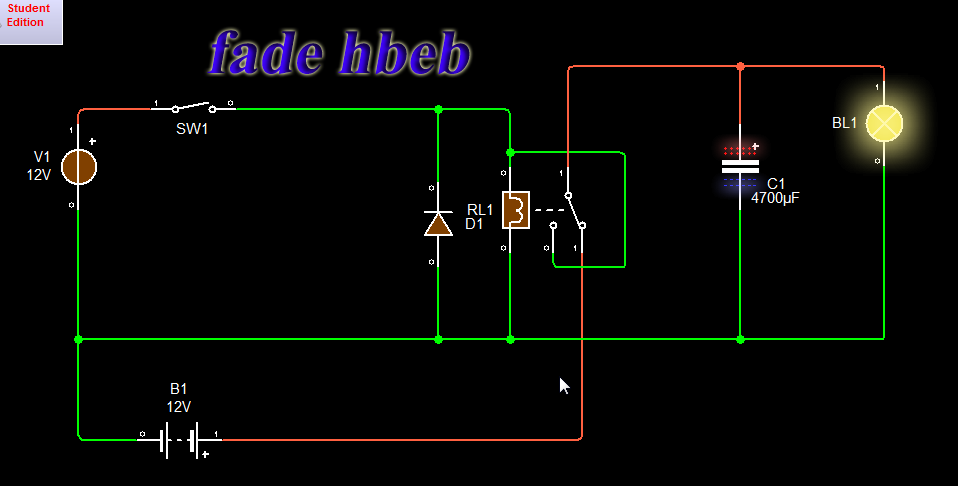

وهذه فكرتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

السلام عليكم ورحمة الله و بركاته
وكل عام وانتم جميعا بالف خير
تحية كبير للمهندس القدير محسن
ادعوا الله العظيم ان تكون بصحة جيدة
بالحقيقة موضوع مهم و رائع وانا منتظرو من مدة
وهذه فكرتي

أهلاً بك أخي فادي الغالي ألف شكر لك بالنسبة للصحة الحمد لله وبالنسبة لفكرتك بداية جيدة وياريت لو ترفع ملف المحاكات ولي طلب إذا كان بالإمكان تجربتها عملياً وتخبرنا بالنتيجة

[fade hbeb]

ملف المحكاة كما طلب الاستاذ و الاخ العزيز

اضغط هنا
بالنسبة للتجربة العملية ينقصني بعض المواد
في اقرب فرصة ساجربها عمليا

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

ملف المحكاة كما طلب الاستاذ و الاخ العزيز

اضغط هنا
بالنسبة للتجربة العملية ينقصني بعض المواد
في اقرب فرصة ساجربها عمليا

شكراً أخي فادي لقد طلبت منك التجربة عملياً لأني أتخيل أمراً ما وهو وجود مكثف بدارة المحول وهذا المكثف يحتفظ بالشنحة وعند أنقطاع الكهرباء لن تتحول الريلية فوراً إلى البطارية وسينخفض جهد هذا المكثف ويسنخفض معه الجهد المسلط على ملف الريلية وعلى الراوتر والريلية إذا كانت في حالة عمل ستبقى في حالة جذب ولو وصل الجهد إلى 5 فولت وبذلك سينخفض جهد الراوتر ويفصل وبعدها يتم التحويل
قد تقول لي الريلية 12 فولت قد لا تعمل بجهد 9 فولت هذا صحيح ولكن إذا غذينا ملف الريلية بجهد 12 فولت ستعمل الريلية وإذا حاولنا تخفيض الجهد عن الريلية تدريجياً قد تتفاجأ أنها لا تفصل ولو وصل الجهد إلى 7 فولت مثلاُ وكل نوع من الريليات يختلف عن الأخر فبعضها لا يفصل ولو وصل الجهد إلى 5 فولت

[fade hbeb]

استاذي الكريم

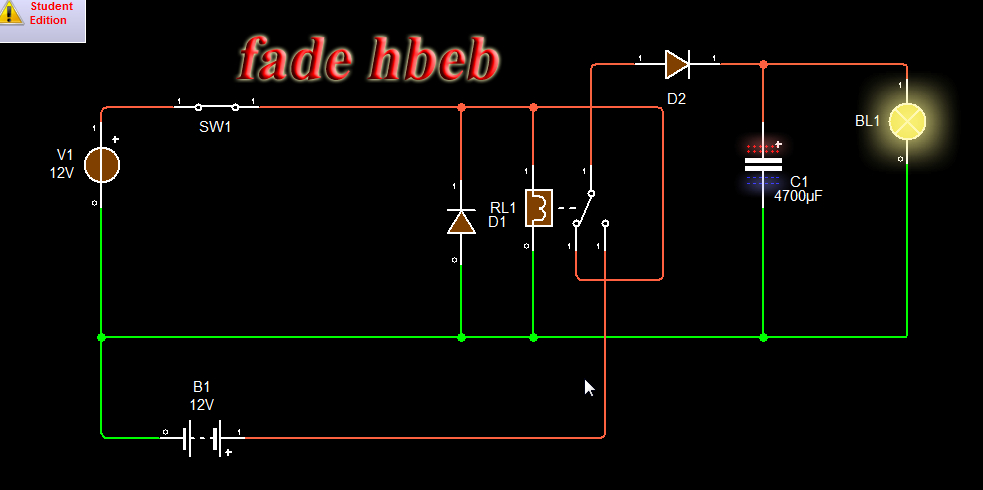

سنضع ديود لمنع رجوع شحنة المكثف الى ملف الريليه
اما عن نجاح الدارة و عدم فصل الراوتر في فترة التحويل
بين الكهرباء و البطارية انا لم اجرب الدارة
و لكن باقرب فرصة ساجربها و اعلمكم النتيجة
ولكن قد يكون بمحول التغذية ايضاً مكثفات
تبقي الريليه بحالة عمل الى فترة قصيرة
الا يمكننا وضع مقاومة بحيث تقوم بافراغ هذه المكثفات
فور انقطاع التيار الكهربائي ليصبح الريليه بحالة الراحة
اسرع

[نعيم البديري]

السلام عليكم / كل عام وانتم بالف خير .. تحية عطرة للاخ استاذ محسن ولجهوده المتميزة والافكار الرائعة المفيدة والعملية والتي تخدم الحياة اليومية ..

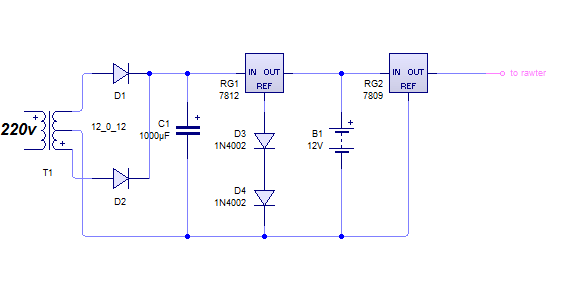

اشارك زملائي واحبابي بالمنتدى في هذه الفكرة البسيطة :
نحن نعرف ان الجهد الذي يعمل عليه الراوتر هو (9V) وهنا افضل شيء استخدام منظم جهد ركيولتر (7809) نحتاج ايضا لشحن البطارية ولكي نحافظ على البطارية من الشحن الزائد نحدد الجهد بمنظم اخر وليكن اعلى بقليل من 12 فولت مثلا 13.2V وممكن الحصول على هذا المنظم باضافة دايودين على التوالي مع خط الرفرنس للمنظم 7812 (هذا عن تجربة طبعا ) لكل دايود يزيد الخرج 0.6V .. اما جهد الشحن فيمكن الحصول عليه من محول مع قنطرة وترشيح وهذا يعتمد على وضع الكهرباء المتوفرة ممكن استخدام محول 12 فولت ليرتفع بعد التوحيد والترشيح الى حوالي 15 فولت او نستخدم محول اعلى مثلا 17 فولت لكي نضمن جهد دخل مناسب عند انخفاض جهد المصدر في بعض المناطق .
عذرا لم اضع مؤشرات دلالة لانني كنت مستعجل وممكن تطوير الدائرة واخذ رأيكم في تطويرها كأن يكون الدخل هو شاحن تقطيعي مثلا .

[Michael_vx]

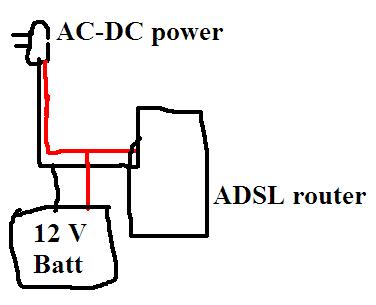

هناك الكثير من الافكار لكن ابسط الافكار هو استخدام بطارية بنفس جهد الجهاز
فاذا كان الجهد الذى يعمل عليه الروتر 12 فولت فيجب توافر لديك بطارية قابلة للشحن 12 فولت فقط يتم التوصيل بالاشتراك مع مهىء التيار الاساسى سيكون شحن البطارية بطىء وفى نفس الوقت سيكون التواصل مستمر وفى حالة فصل التيار عن المهىء سيبقى جهد البطارية ليكمل الروتر دائرة عمله

وهكذا مع اى جهاز اخر
لكن الاولويه هى ان تستخدم بطارية بنفس جهد الراوتر وليس اعلى منه والا سوف تؤدى الى تلف الروتر
