استفسار عن بيانات محول جهد ودائرة لتوجيه الجهد

[فلسطيني مأسور]

السلام عليكم ورحمة الله وبركاته

الإخوة الكرام رواد هذا الصرح العظيم لكم كل التقدير والاحترام

لدي محول فولتية (Transformer) (220v-12) ذو نقطة صفرية (Center tap)

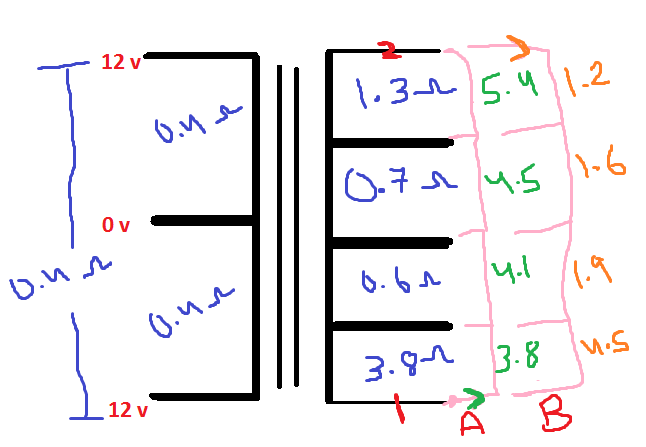

المحول كما هو مرفق في الأسفل في الصورة حيث أنني قمت برسم المحول ووضعت عليه ما استطعت الحصول عليه من قراءات للمقاومة بين أطرافه ::
بالنسبة للناحية اليمنى من الرسم فقد كانت القراءات على الترتيب :
1- أخذ قراءة المقاومة بين كل طرفين من الأطراف الخمسة بالتتابع .
2- أخذ قراءة المقاومة بين الطرف رقم (1) وبين بقية الأطراف الأخرى على التتابع .
3- أخذ قراءة المقاومة بين الطرف رقم (2) وبين بقية الأطراف على التتابع .

** أبعاد المحول هي 12سم طول * 8سم عرض
[IMG][/IMG]


وطلبي من حضراتكم يتمثل في مرحلتين ::
1))
أنني أرغب في الحصول على قيم الجهود بين أطراف هذا المحول من الناحية اليمنى .
2))
تصميم دائرة الكترونية وظيفتها تتمثل في استقبال خط البلدية المتردد وتقوم تلقائياً بتوصيل الجهد الذي يحمله خط البلدية مع الطرفين المناسبين لهذا المحول فمثلاً إن كان جهد البلدية 180 فولت تقوم الدارة بتوصيل البلدية مع أطراف المحول المناسبة وهكذا بتغير جهد البلدية حيث أنه غير منتظم عندنا في قطاع غزة .

والهدف من الطلبين السابقين هو المحافظة على فرق جهد ثابت على الأطراف من الناحية اليسرى للمحول وهو 12 V .

لا أدري مدى قابلية طلبي السابق للتطبيق و لكن أتقدم للجميع بجزيل الشكر والتقدير مقدماً .

[assed]

السلام عليكم
افهم من كلامك اخي العزيز تريد خرج المحول ثابت 12 فولت
حتكون دائرة ومتحسسات واسلاك توصيل بور لتشغيل الدائرة
الافضل شراء محول ((دائرة بور سبلاي فرايت))اشبه بمحول المحمول اغلب هذه المحولات تعمل من 100 فولت الى 240 فولت متردد وفيها اشكال وحسب الفولت والامبير وهي مستقرة بالخرج افضل من القلب المعدني..اما اذا كنت تريد غير هذة الغاية عسى الاخوة بالمنتدى عندهم حل احسن ..

[فلسطيني مأسور]

أشكرك أخي الكريم assed على الرد والمشاركة ،
ولكن في الحقيقة فأنا أرغب في التعامل مع المحول ذو القالب المعدني الذي ذكرت بياناته في الأعلى لتوافره في السوق ولفكرة معينة في بالي !

أكرر شكري لشخصك

[assed]

المشاركة الأصلية كتبت بواسطة فلسطيني مأسور

أشكرك أخي الكريم assed على الرد والمشاركة ،
ولكن في الحقيقة فأنا أرغب في التعامل مع المحول ذو القالب المعدني الذي ذكرت بياناته في الأعلى لتوافره في السوق ولفكرة معينة في بالي !

أكرر شكري لشخصك

اذاً تابع هذا الموضوع المطروح من قبل م حسين اعتقد حينفعك
http://www.qariya.info/vb/showthread.php?t=153885

[فلسطيني مأسور]

لا ردود ؟؟!!

[assed]

المشاركة الأصلية كتبت بواسطة فلسطيني مأسور

لا ردود ؟؟!!

السلام عليكم
اخي الكريم رفعت لك رابط للمهندس حسين هوة voltage-stabilizer هوة مشابه لما طلبت يتحسس بالفولت ويعطي الفولتية المناسبة . اتصل به كي يعدل كود البرنامج حسب المحول تبعك . ان شاء الله سيلبي طلبك ....على فكرة لقراءة قيم محول ما يجب قراءة طرف واحد مع كل الاطراف اي الطرف الاول مع الثاني والاول مع الثالث والاول مع الرابع واذا كان في طرف خامس الاول مع الخامس مع تسجيل القراءات بعد ان اتممت الراءات تاخذ طرفي اكبر قراءة عندك وتزودهم ب 220 فولت
ثم ترجع تقيس نفس قراءة الاوم لاكن هنا ((((نقيس فولت )))) بين الطرف الاول للقراءة مع بقية الاطراف وتسجيل القراءات حتى يتبين لك بقية الاطراف بكم تغذيتهم من الفولت حتى يعطيك نفس الخرج . وضحت الفكرة !!
وفي موضوع انا وضعته من قبل فترة منقول من احد المواقع لاكن غير مجرب من قبلي وضعته للفائدة في هذا الرابط
http://www.qariya.info/vb/showthread.php?t=153005
لاكن موضوع الاخ حسين مجرب عملياً من قبل نفس المهندس

[alush]

المشاركة الأصلية كتبت بواسطة فلسطيني مأسور

السلام عليكم ورحمة الله وبركاته

الإخوة الكرام رواد هذا الصرح العظيم لكم كل التقدير والاحترام

لدي محول فولتية (Transformer) (220v-12) ذو نقطة صفرية (Center tap)
المحول كما هو مرفق في الأسفل في الصورة حيث أنني قمت برسم المحول ووضعت عليه ما استطعت الحصول عليه من قراءات للمقاومة بين أطرافه ::
بالنسبة للناحية اليمنى من الرسم فقد كانت القراءات على الترتيب :
1- أخذ قراءة المقاومة بين كل طرفين من الأطراف الخمسة بالتتابع .
2- أخذ قراءة المقاومة بين الطرف رقم (1) وبين بقية الأطراف الأخرى على التتابع .
3- أخذ قراءة المقاومة بين الطرف رقم (2) وبين بقية الأطراف على التتابع .

** أبعاد المحول هي 12سم طول * 8سم عرض
[IMG][/IMG]


وطلبي من حضراتكم يتمثل في مرحلتين ::
1))
أنني أرغب في الحصول على قيم الجهود بين أطراف هذا المحول من الناحية اليمنى .
2))
تصميم دائرة الكترونية وظيفتها تتمثل في استقبال خط البلدية المتردد وتقوم تلقائياً بتوصيل الجهد الذي يحمله خط البلدية مع الطرفين المناسبين لهذا المحول فمثلاً إن كان جهد البلدية 180 فولت تقوم الدارة بتوصيل البلدية مع أطراف المحول المناسبة وهكذا بتغير جهد البلدية حيث أنه غير منتظم عندنا في قطاع غزة .

والهدف من الطلبين السابقين هو المحافظة على فرق جهد ثابت على الأطراف من الناحية اليسرى للمحول وهو 12 V .

لا أدري مدى قابلية طلبي السابق للتطبيق و لكن أتقدم للجميع بجزيل الشكر والتقدير مقدماً .

عملية حسابية بسيطة رياضية
مجموع المقاومات 6.4
اذا كان الفولط 220 من الطرف1الى الطرف 2
220 مقسومة على 6.4 يساوي 34.375
اي كل اي كل 1 يشغل حوالي 34.3 فولط
ومنه تستنتج الاقطاب

[alush]

اما اذا كنت تستخدم المحول لرفع الجهد
ولا تعلم كم يخرج
كمان بالحساب
المقاومة اي طول السلك اي عدد اللفات
ولكن ساعطيك النتيجة فقط
12 فولت على 0.4 يساوي 30
اي كل واحد مقاومة لاا علم ان كان اوم او كبلو
لكن كما حسبت انت
كل 1 مقاومة تشغل 30 فولط
بالحساب تقدر القيم
بطريقة التناسب
كل ا يشغل 30 فولط
كل ..............
