#1 |
عضو ماسى
الدولة: القاهرة - مصر
المشاركات: 2,776
معدل تقييم المستوى: 148
|
![]() نظرا لما طرحه عليه المهندس وليد الفرا من سؤال فى كيفيه تصميم هذه الدائرة طرحت هذا الموضوع للمناقشه
الحسابات اللازمه لعمل الترانزستور فى منطقة التشغيل ومقدار تكبير الاشارة وتصميم مكبر متعدد المراحل ومقدار تكبير كل مرحلة تحديد قدرة الدائرة وحساب مقاومة الدخل والخرج للمرحلة وتوافق الممانعه بين المراحل و تحديد عدد مرات تكبير الاشارة وعلى اى اساس اختار عدد مرات تكبير الاشارة وعلى اى اساس اختار الترانزستور المناسب لهذه المرحلة مثال : تصمم دائرة مكبر صوتي باستخدام بطارية 6 فولت، لتكبير اشارة قادمة من المايك (اشارة المايك هي: 20mVpp تقريبا وترددها اعتبره 1 كيلوهيرتز) شروط التصميم: 1- استخدم الترانزيستور الشهير 2n3904 السبب ان له افضل داتاشيت كاملة 2- تيار المجمع IC = 1 mA 3- جهد المجمع يجب ان يكون اقل قليلا من نصف جهد البطارية (سأذكر لك السبب لاحقا) 4- مقدار تكبير الاشارة المطلوب هو 50 مرة فقط 5- الهيئة المطلوب استخدامها هي هيئة مقسم الجهد بدون مكثف على المشع voltage divider without bypass capacitor on the emitter عليك ان تحسب لي مقاومة الدخل ومقاومة الخرج والكسب في الجهد بالرياضيات وتريني نتائج قريبة من تلك على برنامج الملتيسيم 10 ايضا عليك ان تفترض ان مقاومة خرج المايك = 2 كيلو اوم |
![]() |
![]() |
اعلانات |
![]() |
#2 | |
مهندس متميز
![]() الدولة: بلاد العرب
المشاركات: 497
معدل تقييم المستوى: 0
|
![]() اقتباس:
بعد أن رأيت أكثر من 50مطلعا ولم أتبين مشاركا واحدا ...وبالرغم من أنني مبتدئ فقد قررت أن أشارك وأثري الموضوع ولو بأسئلة... وأول هذه الأسئلة هو :هل هذا المخطط هو الدائرة المطلوبة أم لا ؟ فلربما لم أفهم السؤال؟ إذا كانت هذه هي الدائرة سننتقل إلى حساب قيم عناصرها رياضيا وبالتعاون معكم طبعا....تقبل تحياتي. ![]() التعديل الأخير تم بواسطة : salah56bachir بتاريخ 18-10-2014 الساعة 10:47 AM. |
|
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
عضو ماسى
الدولة: القاهرة - مصر
المشاركات: 2,776
معدل تقييم المستوى: 148
|
![]() وعليكم السلام

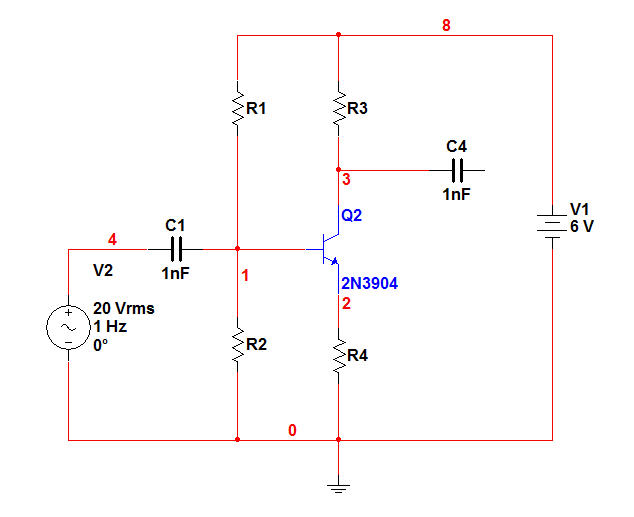

اقوم الان على دراست هذه النوع من الدوائر والحسابات الخاصة بها وان شاء الله سوف اضع الحل بعد انتهاء بالنسبه للمخطط المطلوب المهندس وليد طلبه على برنامج Multisim كما هو فى الصورة التاليه ![]() ملف التصميم http://www.4shared.com/file/ECBGOuJ9ba/Transistor.html والمطلوب حساب المقاومات والمكثفات ومقدار التكبير وسؤالى انا لمهندس وليد على اى اساس يتم اختيار تيار المجمع وهل كل مرحلة تيار المجمع فيها يكون واحد ملى امبير مهما كان التكبير |
![]() |
![]() |
![]() |
#4 |
عضو فضي
الدولة: المغرب
المشاركات: 682
معدل تقييم المستوى: 100
|
![]() اخي الحبيب ، تصميم دوائر التكبير ليس موحد ، فهي حسب المصمم ، هذا مثال بسيط لتصميم باعث مشترك
اما التكبير بمراحل ، كما تعلم تحتاج الى حساب ممانعة كل مرحلة من اجل الملائمة كما تعلم |
![]() |
![]() |
![]() |
#5 |
مهندس جيد
![]()
المشاركات: 245
معدل تقييم المستوى: 0
|
![]() التكبير 50 يعني ان دائرتك يجب ان تحقق الشرط Rc/Re = 50
تيار المجمع يساوي 1ma يعني ان vcc/2 / RC = 1ma |
![]() |
![]() |
![]() |
#6 | |
عضو ماسى
الدولة: القاهرة - مصر
المشاركات: 2,776
معدل تقييم المستوى: 148
|
![]() اقتباس:
سؤاااااااااااال اشمعنى 50 طيب ليه مش 100 او 150 على اى اساس تحديد رقم التكبير والترانزستور يتحمل تكبير قد ايه اعتقد التكبير له علاقه بقدرة الترانزستور وقدرة التكبير ...؟؟؟؟؟؟؟ |
|
![]() |
![]() |
![]() |
#7 | |
مهندس جيد
![]()
المشاركات: 245
معدل تقييم المستوى: 0
|
![]() اقتباس:
لكن الاستاذ وليد اعطاك الvcc و حساسية الدخل و مقدار التكبير و تيار المجمع و طلب منك ان تحسب القدرة (التكبير الذي نتحدث عنه هنا هو التكبير في الجهد Av و ليس التكبير في التبار B الخاص بالترانزستور) |
|
![]() |
![]() |
![]() |
#8 | |
مهندس متميز
![]() الدولة: بلاد العرب
المشاركات: 497
معدل تقييم المستوى: 0
|
![]() اقتباس:
أتمنى أن تكون بصحة وعافية... مساهمة مني في دفع عجلة المشاركات والمناقشات في المنتدى وددت طرح هذه المشاركة المتواضعة... وجدت في بعض المواقع كيف يتم حساب المقاومتين RC و RE وقيمة الجهد V المطبق على كلتيهما...أما تتمة حساب مقاومتي مجزئ الجهد R1 و R2 فإنني لم أفهمهما فمن لديه علم في إكمال حسابهما جزاه الله خيرا.. وإذا كانت هناك أخطاء فنرجو التصحيح....لكم مني كل التحية. بسم الله المعطيات:VCC=6V , IC=1mA أولا : لضمان نقطة التشغيل في منتصف خط الحمل يجب أن يكون VCE=1/2VCC وعليه: VCE=6/2V أي: VCE=3V ثانيا: حساب الجهد المطبق على مجموع المقاومتين RC و RE V RC RE=VCC-VCE=6-3=3V ثالثا: تقسيم الجهد على المقاومتين RC وRE بنسبة 3/4 و 1/4 على الترتيب كما يلي: VRC=3x3/4=2.25V VRE=3x1/4=0.75V رابعا: حساب RC و RE ![]() ![]() ![]() |
|
![]() |
![]() |
![]() |
