استفسار من خبراء المنتدى الكرام

[MAMDOUH2012]

السلام عليكم ورحمة الله وبركاته

بفضل الله قمت بشراء جهاز تتبع للسياره Gps Tracker
ومعه الكتالوج لشرح الاستخدام
ولكن المشكلة أن رسم تركيب الاسلاك بالسياره غير موجود
ولكن هناك شرح لفيشة السلوك التى يتم تركيبها بالجهاز
وطبعا لعدم خبرتى فى مصطلحات الدوائر
فطلبى من حضراتكم شرح تركيب السلوك طبقا للمصطلح
أو بمعنى أدق شرح المصطلح وأين يتم تركيبه فى السياره وخاصة RELAY
وهذه هى صورة الفيشة الموجوده بالكتالوج




ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــ

[Eng20]

المشاركة الأصلية كتبت بواسطة MAMDOUH2012

السلام عليكم ورحمة الله وبركاته

بفضل الله قمت بشراء جهاز تتبع للسياره Gps Tracker
ومعه الكتالوج لشرح الاستخدام
ولكن المشكلة أن رسم تركيب الاسلاك بالسياره غير موجود
ولكن هناك شرح لفيشة السلوك التى يتم تركيبها بالجهاز
وطبعا لعدم خبرتى فى مصطلحات الدوائر
فطلبى من حضراتكم شرح تركيب السلوك طبقا للمصطلح
أو بمعنى أدق شرح المصطلح وأين يتم تركيبه فى السياره وخاصة RELAY
وهذه هى صورة الفيشة الموجوده بالكتالوج




ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــ

وعليكم السلام ورحمة الله وبركاته
بالنسبة لجهاز gps track لم اتعامل معه ولكن حسب المخطط الذي في الصورة
الرجل 5 (gnd) صلها بسالب البطاربة
والرجل 8 (power ) صلها بموجب البطارية

والارجل 9 و 10 و 11 و 12 هي عبارة عن المخارج وعلى احدها ستركب الريلي
ويكافئ هذه المخارج مداخل وهي 1 و 2 و3 و 4 بالترتيب

المخارج صل عليها الامر الذي تريد تنفيذه او الريلي حسب العمل الذي تريده
بينما المداخل صل عليه مثلا مقبض السيارة او شيئ ثاني المهم امر دخل و نتيجة هذا الامر ستظهر في الخرج

المخرج اذا كان يخرج 12 فولط عند مجيئ امر الدخل صله مع احد اطراف ملف الريلي وطرف الملف الثاني صله مع سالب البطارية

اذا امكنك اخباري ماذا ستوصل عليه حتى اعرف ما هي اوامر الدخل والخرج (هل مثلا امر الدخل هل هو مربوط بمقبض الباب للتحذير من شخص يحاول فتح الباب ؟ وهل امر الخرج هو صوت الانذار؟)

وضع اسم الجهاز او الكتالوج حتى اقدر ان اساعدك فيه فكما اخبرتك اني لم اتعامل معه لذلك ساحاول مساعدك بناءا على ما تخبرني به والكتالوج

[MAMDOUH2012]

جزاك الله خيرا Eng20 باشا على ردك الكريم

وهذا الجهاز سوف أقوم بتوصيله على انذار السياره
ولكن طبعا هذا الجهاز يعمل منفصلا لأن له بطارية خاصة به

وأنا ان شاء الله أريد أن أقوم بتوصيله على باب السياره والكونتك
أما RELAY فسيكون على طرنبة البنزين
لأن الانذار الموجود بها حاليا عليه RELAY لفصل الدوارة

وفكرة هذا الجهاز بطريقة مبسطة أنه يتصل على السياره عند فتح الباب بدون ريموت الريموت
وأيضا يتصل عند دوارة السياره ثم يتم استخدام الرسائل لقطع طرنبة البنزين

والأهم أنه يعمل على GPRS ويعطى رسائل لصاحب السياره عن مكان السياره على خرائط جوجل وايضا يرسل رسائل عديده عن فصل بطارية السياره وايضا به زرار SOS للأتصال ب 3 ارقام موبيل وأيضا يعطى رسائل عند فصل أى ايريال من 2 ايريال الخاص به
وايضا عند ضعف البطارية الخاصة به كما أنه فيه امكانيات آخرى ومازلت اكتشفها

ملاحظة بسيطة ياغالى وهى
على ترتيب الارقام فى الصورة فان
المدخل رقم 1 و 2 negative trigger
والمدخل 3 و 4 positive trigger


وهذا ملف مضغوط به شرح مبسط للجهاز وأيضا شرح كتاب الاستخدام




وأنا شاكر على مساعدتك بفضل الله لى ياباشا

وان شاء الله فى انتظار أستاذنا الخبير بفضل الله
المهندس / هلال رشدى
وهو من قام بتصميم دائرة قريبة جدا من عمل هذا الجهاز

[MAMDOUH2012]

Product Description

Main Features for GPS tracker :

1. Built in Polymer Lithium Ion Battery, support consuming the car power, with range at 9-36V,
When car power off, VT310 still can work and last for about 48hours
2. Support USB port to update the firmware and configurable the parameter on PC,
Software and user manual are available.
3. Tracking by time interavl via GPRS or SMS commands.
4. Over-speed alarm
5. Geo-fence alarm
6. Low power alarm
7. Wake up alarm
8. Sleep alarm
9. Heartbeat function
10. I/O ports trigger alarm
11. Low battery alarm
12. Exterior battery cut off alarm
13. Vibration sesor and alarm
14. Charged by exterior DC
15. ACC detection
16. Can Real-time tracking your vehicle via Google map and Google earth on PC GPRS function,
Receiving position data and alarm data on Server
17. Remotely detect the status of the windows or door close/open and remotely control the status of Ignition with the 5 switch I/O ports
18.2 Analog Input For Temperature sensor & Fuel reading and detecting
19. SOS button alarm, Press it when panic, will send out exact location for immediate rescue and
Then call the authority phone number. And you will see it from the centre server.
20.8M built in flash memory record at least 260, 000 GPRS or SMS position data when GSM disconnect.
21. Built in speaker and microphone, support two way communication

ــــــــــــــــــــــــــــــــــــــــــــــــــ ـ

[Eng20]

سأخبرك بما توصلت له بفضل الله وربما أكون مصيب وربما أكون مخطأ
اول شيء الفرق بين positive target و negative target بانه:
في positive target القدح الموجب يأخذ الامر عند قدوم نبضة صاعدة موجبة مثل زر button في بداية الضغط عليه ولا ياخذ الامر الثاني الا عند انتهاء الضغط والضغط مرة اخرى

وال negative target القدح السالب يأخذ الامر عند قدوم النبضة السالبة أي اذا ضغطت زر لن يأخذ الامر حتى تنزع يدك عن الزر


طريقة التوصيل بالإنذار:
اختر مدخل وصله بالباب والكونتاك وليكن المنفذ 3 (input 4 ) وصل مخرجه وهو المنفذ 12 (output4) بالإنذار
عند فتح الباب او تشغيل الكونتاك سيخرج اظن سالب البطارية من المنفذ 12(output4). (بالافو ستعرف ان كان موجب ام سالب)
وحسب ذلك ستربطه بالانذار
اما طريقة توصيل الطرنبة لتعطيلها عن طريق رسالة:
المنفذ 9 (output1) حسب ما فهمت انه سيصل سالب البطارية بهذا المنفذ عند قدوم الامر ويجب ان تصله بأحد اطراف ملف الريلي التي ستتحكم بطرنبة البنزين وطرف الملف الاخر للريلي بالقطب الموجب
وإذا اردت ان تعرف طريقة التوصيل الريلي بشكل عام كيف تتم اقرأ هذه المقالة عن آلية عمل الريلي في هذا الرابط
http://world-controller.blogspot.com/2014/10/relay.html
والامر سيخرج على المنفذ 9 عن طريق الرسالة

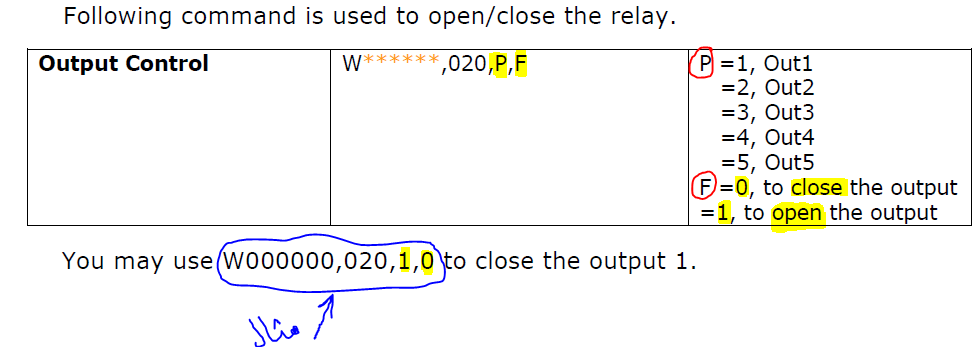

ولتحديد كلمة السر والرسالة التي سترسلها وبناءً عليها ستعطي امر إيقاف الطرنبة وامور أخرى المخرج الذي تريد ان يخرج الامر عليه يجب ان تبرمج الجهاز لذلك كما هو موضح بالكتالوج مثل هذا الامر تستخدمه لضبط اعدادات الجهاز
W******,020,P,F
مكان حرف ال p تضع اسم المخرج المطلوب وسنضع هنا 1
أي
W000000,020,1,0
في صورة بالصفحة21 مكتوب انها طريقة توصيل الريلي ولكن الجسم الأسود غير واضح بالصورة ما هو.
وأخيرا المداخل analog التماثلية تستعمل لاستقبال الجهد المتغير كميزان الحرارة

[MAMDOUH2012]

المشاركة الأصلية كتبت بواسطة Eng20

سأخبرك بما توصلت له بفضل الله وربما أكون مصيب وربما أكون مخطأ
اول شيء الفرق بين positive target و negative target بانه:
في positive target القدح الموجب يأخذ الامر عند قدوم نبضة صاعدة موجبة مثل زر button في بداية الضغط عليه ولا ياخذ الامر الثاني الا عند انتهاء الضغط والضغط مرة اخرى

وال negative target القدح السالب يأخذ الامر عند قدوم النبضة السالبة أي اذا ضغطت زر لن يأخذ الامر حتى تنزع يدك عن الزر


طريقة التوصيل بالإنذار:
اختر مدخل وصله بالباب والكونتاك وليكن المنفذ 3 (input 4 ) وصل مخرجه وهو المنفذ 12 (output4) بالإنذار
عند فتح الباب او تشغيل الكونتاك سيخرج اظن سالب البطارية من المنفذ 12(output4). (بالافو ستعرف ان كان موجب ام سالب)
وحسب ذلك ستربطه بالانذار
اما طريقة توصيل الطرنبة لتعطيلها عن طريق رسالة:
المنفذ 9 (output1) حسب ما فهمت انه سيصل سالب البطارية بهذا المنفذ عند قدوم الامر ويجب ان تصله بأحد اطراف ملف الريلي التي ستتحكم بطرنبة البنزين وطرف الملف الاخر للريلي بالقطب الموجب
وإذا اردت ان تعرف طريقة التوصيل الريلي بشكل عام كيف تتم اقرأ هذه المقالة عن آلية عمل الريلي في هذا الرابط
http://world-controller.blogspot.com/2014/10/relay.html
والامر سيخرج على المنفذ 9 عن طريق الرسالة
ولتحديد كلمة السر والرسالة التي سترسلها وبناءً عليها ستعطي امر إيقاف الطرنبة وامور أخرى المخرج الذي تريد ان يخرج الامر عليه يجب ان تبرمج الجهاز لذلك كما هو موضح بالكتالوج مثل هذا الامر تستخدمه لضبط اعدادات الجهاز
W******,020,P,F
مكان حرف ال p تضع اسم المخرج المطلوب وسنضع هنا 1
أي
W000000,020,1,0
في صورة بالصفحة21 مكتوب انها طريقة توصيل الريلي ولكن الجسم الأسود غير واضح بالصورة ما هو.
وأخيرا المداخل analog التماثلية تستعمل لاستقبال الجهد المتغير كميزان الحرارة

جزاك الله خيرا Eng20 باشا

على مجهودك الكبير وشرحك الرائع بفضل الله

وباذن الله سوف أراجع ما تفضلت به حضرتك مع كهربائى السيارات

وأخبرك بالنتيجة ان شاء الله

بارك الله فيك ياباشا

[mony_tornado200]

دائرة جميله بس لي سؤال ويارب مايكون تقيل عليك
لو ضغط علي رقم واحد مثلا وفي المقابل وليكن لمبه مثلا نورت
اضغط علي ايه لكي افصل اللمبة تاني بدون مافصل باقي الاجهزة ارجوا ان اكون وصلت سؤالي

[Eng20]

المشاركة الأصلية كتبت بواسطة mony_tornado200

دائرة جميله بس لي سؤال ويارب مايكون تقيل عليك
لو ضغط علي رقم واحد مثلا وفي المقابل وليكن لمبه مثلا نورت
اضغط علي ايه لكي افصل اللمبة تاني بدون مافصل باقي الاجهزة ارجوا ان اكون وصلت سؤالي

اذا رجعت للصفحة 21 في الكتالوج catalog



اذا اردت تشغيل اللمبة كل ما عليك ان ترسل هذا الرمز برسالة W******,020,P,F

و مكان ال F اذا كتبت 1 ستعمل اللمبة
واذا كتبت 0 ستطفئ اللمبة


ومكان P تضع رقم منفذ الخرج output المربوط مع الجهاز
1 للجهاز الأول Out1
2 للجهاز الثاني Out2
3 للجهاز الثالث Out3
4 للجهاز الرابع Out4
5 للجهاز الخامس Out5
