تصميم دارة الكترونية ( 12 )

[فكروعلم]

السلام عليكم
أحبائي موضوعنا اليوم هو تصميم دارة الكترونية مهمتها حماية الشاحن من الوصل الخاطيء مع أقطاب البطارية وهذا الوصل العكسي يؤدي إلى عطب الشاحن فلنشارك جميعنا في هذا التصميم حتى ولو كان بطرح بعض الأقتراحات

أخوكم : محسن

[assed]

السلام عليكم
هذه هل تنفع



الدئرة لاتحتاج الى شرح

[منى حسين]

[فكروعلم]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
هذه هل تنفع



الدئرة لاتحتاج الى شرح

وعليكم السلام
الفكرة معقولة جداً ولكن بالنسبة لقيمة المقاومتين يلزمهما تدقيق

[فكروعلم]

المشاركة الأصلية كتبت بواسطة منى حسين

طريقة التوصيل خاطئة بهذه الحالة لا يمر التيار من الشاحن إلى البطارية

[assed]

المشاركة الأصلية كتبت بواسطة فكروعلم

وعليكم السلام
الفكرة معقولة جداً ولكن بالنسبة لقيمة المقاومتين يلزمهما تدقيق

حقيقتاً لم اقم بعملية حسابية لسببين الاول فولتية البطارية غير ثابتة احتمال 8 فولت او اقل او اكثر والسبب الثاني لا اعرف قيم الترانسستور من فولت وتيار ..
ولو قمت بحسابهم فأنا استخدم هذا القانون
فولتية المصدر ناقص فولتية الترانزستور مقسم على تيار الترانزستور...
فهل ينفع هذا القانون وكيف يمكن ان استخرج فولتية تشغيل الترانسستور وتياره

[gamemn02]

السلام عليكم عندي ملاحظة على الدارات الاخيرة
ماذا لو كانت البطارية فارغة ؟

[gamemn02]

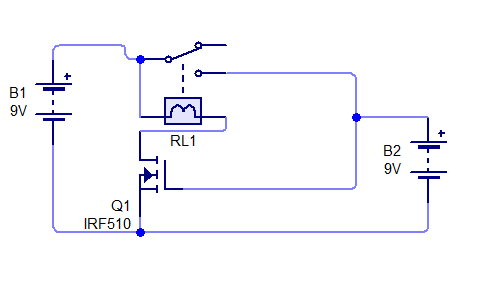

إستخدام الموسفت افضل لانه لا يستهلك تيار من البطارية كي يعمل كمفتاح
وبالتالي فان الدائرة ستشتغل حتى ولو كانت البطارية فارغة والله اعلم
