مساعدة في بناء دائرة لكترونية لمشروع مواقف سيارات .. ~
السلآم عليكم ورحمة الله وبركاته .. ~

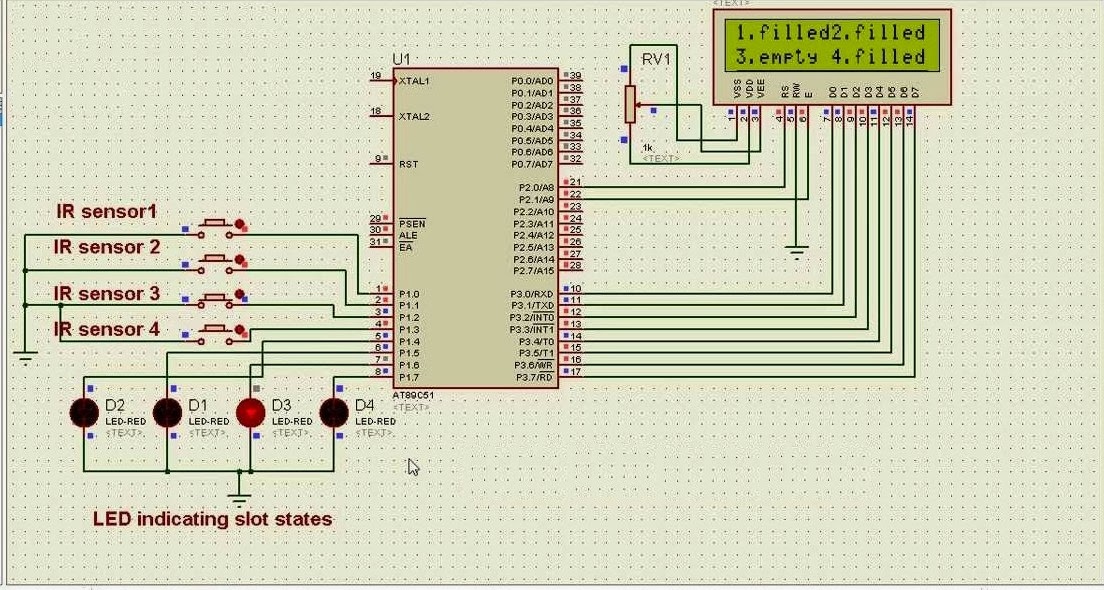

طرحت الموضوع من قبل في قسم آخر , و وصاني أحد الأخوه شاكره له عرضة في هالقسم .. المهندسين الأكارم * أود الإستعانة بكم بعد الله في مشروع متعلق بموآقف السيارات .. ~ الفكره ومآفيها بشكل مبسط / إفتراضاً عندي أربعه مواقف في مساحة صغيره متخصصه لمواقف السيارت فوق كل موقف بيكون فيه لمبة LED حمرا .. تبين حالة الموقف بإستخدام فوتودايود سينسور .. إذا الموقف حس إنه فيه سيارة في مكانه اللمبة الحمرا بتولع .. إذا الموقف فاضي .. فاللمبة بتكون أوف .. ~ في بوابة المواقف بيكون فيه شاشة و موتور الشاشة تعرض اذا الموقف فيه محل ولا فل .. في حالة فيه محل الموتور بيكون فاتح البوابة لكل سياره تدخل .. أول ما يصير المواقف كلها فل .. الموتور بيقفل الباب ومابيفتح لأي سياره ~ - أبغى مساعدتكم بتعديل هذي السيركت دايقرام -  تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 1104 * 590.تعديل من حيث الشيب ؛ إحنا بنستخدم بيك 18 والشيء الثاني إظافة جزء الموتور على أي جزء بالزبط .؟ . . . أي علم ممكن تفيدني فيه بأكون لك شاكرهـ وممتنه رنيم ~ |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
rashad shubita ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
||||||
بالنسبة لطريقة ربط الموتور: الموتور يجب ان يوصل مع رجل الخرج output التي ستخرج 5 فولت عند عمل الليدات 1 و2 و3 و4 للمواقف وبناءا على ذلك سيغلق باب الكراج عن طريق المحرك (واختيار الرجل المطلوبة للخرج حسب البرنامج الذي سنكتبه) وطريقة ربط المحرك مع رجل الخرج output للمعالج موضحة في الصورة (القاطع يمثل دور خرج المعالج اما صفر فولت او 5 فولت)  وعند اغلاق باب الكراج او فتحه وحتى لا يستمر المحرك بالدوران يجب وضع حساس لايقاف المحرك بالنسبة للقسم الاول من السوال غير واضح ولكن إذا كان المقصود تغيير المعالج ووضع غيره فيجب ان يكون الشخص على معرفة بلغة البرمجة ويوجد كتاب مفيد جدا للمهندس احمد سمير فايد لتعلم البرمجة بلغة ميكروسي بالنسبة للحساس فيمكن وضع LDR المقاومة الضوئية كابسط وارخص حل وعندما الموقف يكون ممتلئ سيصدر جهد 5 فولت سيدخل للمعالج وبناء على ذلك سيشتغل الليد أو يطفئ |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
أشكرك أخي على التوضيح : بارك الله فيك ونفع بعلمك .. ~ لكن عندي سؤآل : الريلآي إيش الفايده من إستخدامه ؟ أوكِ فاهمه إنه بيشتغل كـ Switch .. بس في مشروعي أحتاج أقفل و أفتح الموتور عن طريق الكود اللي بينكتب على المايكروكونترولر .. Pic18 وزي ما قلت لآزم أستخدم سينسور علشآن يوقف حركة الموتور .. بس الريلآي مافهمت شغلتها لسه .. أرجوا توضيحها بارك الله فيك . . ~ أنا كان قصدي على الصورة اللي أنا حاطتها كآنوا مستخدمين في السيركت دايقرام إنتل ! أنا بستخدمها بمايكروكونترولر Pic18 من خلال بحثي وسؤالي تبين لي إنّ الـ LDR يحسّ لضوء معيّن أو له رينج معين .. أُقتُرح لي إستخدام الـ photodiod .. وطبعاُ بإستخدام أمبليفاير .. لكن سيفي بالغرض .. صحيح ؟ أكرر شٌكري .. أسعدكَ الباري " |
|
||||||
|
السلام عليكم
|
|
|||||
|
|
|
||||||
|
السلام عليكم
|
|
|||||
|
|
|
||||||
|
وبارك الله فيك الغاية من استعمال الريلي تحمل التيار (الامبير) اللازم لتسغبل المحرك فالمايكروكنترولر لا يتحمل ذلك وسيحترق وتشكيلة (الترنزستور + مقاومة) التي تعمل كقاطع تتحمل تيار اقل من التيار الذي تتحمله الريلي  الميكروكنترولر يخرج جهد 5 فولط وهي غير كافية لتسغبل محرك لنفرض ان المحرك يعمل على 5 فولت ماذا سيحدث لو وصلناه مباشرة مع المايكروكنترولر ؟ المايكروكنترولر سيحترق فالتيار الذي يخرجه المايكروكنترولر صغير وأي زيادة عن هذا التيار سيؤدي لاحتراقه. انا فهمت عليك انه عن طريق الميكرو كنترولر ولكن المشكلة اننا لا نستطيع اخراج اكثر من 5 فولط مع تيار صغير لتشغيل المحرك الذي يعمل على 220 فولط او 12 فولط او حسب المحرك لذلك نضطر لاستعمال الريلي بالتعليمات البرمجية نقول if اذا جاء على رجل دخل المايكروكنترولر الأولى 5 فولط من الحساس الاول وذلك عند امتلاء الموقف الاول وجاء على الدخل الثاني للمايكروكنترولر ايضا 5 فولط من الحساس الثاني وجاء على الدخل الثالث للمايكروكنترولر ايضا 5 فولط من الحساس الثالث وجاء على الدخل الرابع للمايكروكنترولر ايضا 5 فولط من الحساس الرابع هذا يعني ان الموقف امتلأ فنقول للمايكروكنتولر اذا تحققت جميع الشروط السابقة اخرج 5 فولط على رجل الخرج الموصولة مع المقاومة ثم الترنزستور ثم الريلي مما يؤدي لدوران المحرك واقفال الكراج وعند اختلال الشرط السابق اي عند وجود مكان فارغ نكتب else اذا جاء غير الامر السابق اخرج صفر فولت على رجل الخرج للمايكرو كنتولر المربوطة مع الترنزستور مما يؤدي لعكس دوران المحرك و فتح باب الكراج ان لم يكن الكلام واضح بالنسبة لهذه النقطة حتى افصل اكثر وهذا رابط لتحميل ملف المحاكاة ببرنامج circuit wizard (بدون مايكرو كنترولر) فقط لفهم الية العمل في الخرج https://drive.google.com/file/d/0B4rmy6MDf-_cUUZveDZXRDVNOG8/view?usp=sharingبالنسبة لهم ولو طبقوا هم على أي معالج انتل او غيره فيمكننا استبداله بسهولة فالدارة بسيطة فقط يلزمنا ان نعرف كيف تعمل الدارة ومعرفة كتابة الكود البرمجي هل تعرفين كتابة الكود ؟ بالنسية ل Pic18f… فقط نختار اربع ارجل (PORT) لــ PIC18…ونعتبرها مداخل ونختار منفذ port واحد ونعتبره مخرج |
