دورة البور والريست للمازربورد ذات الشيب الانتل ج1

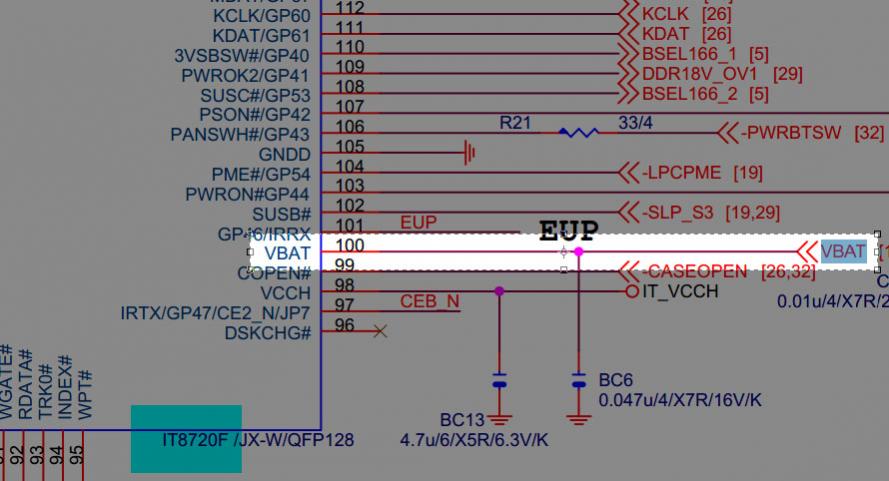

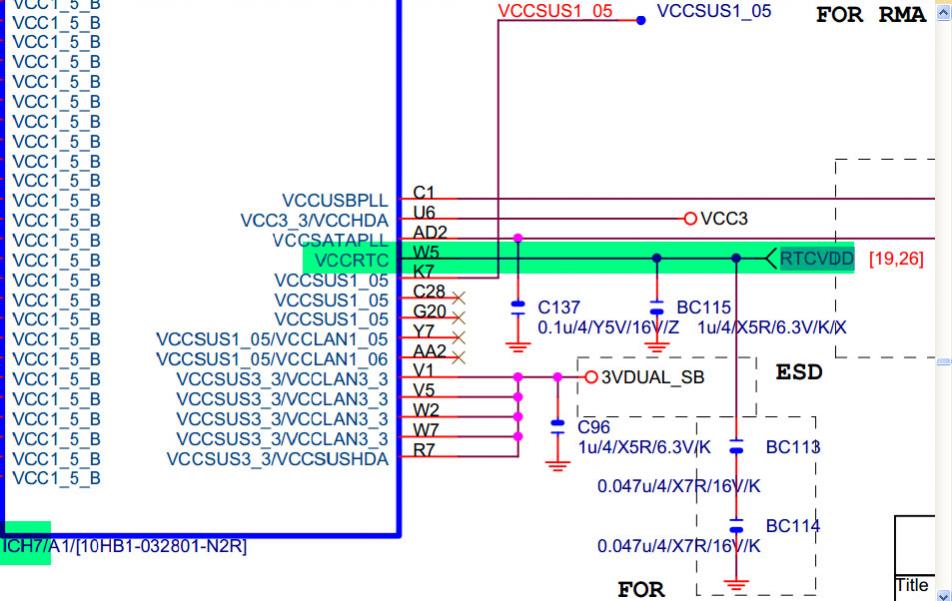

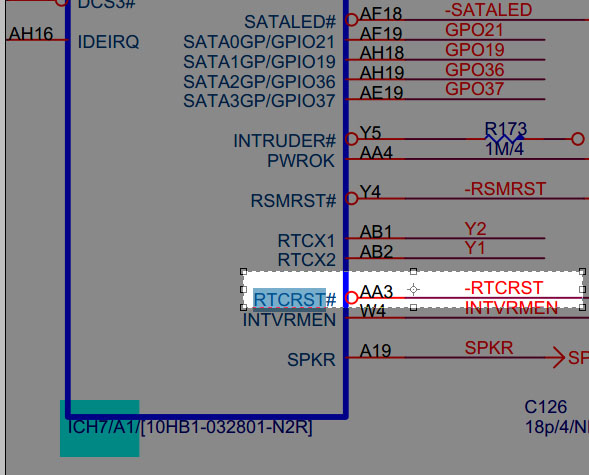

يسعدنى ان اقدم لكم لاول مره على مستوى المنتديات العربيه بفضل الله شرح لاشارات المازربورد وسنتكلم فى هذا الموضوع عن اشارات الباور والريسيت التى تخص المازربورد ذات الشيب الانتل وسيكون الموضوع على اجزاء نظرا لتفاصيله الكثيره وسيتم باذن الله ربط العملى بالنظرى مع الداتا شيت حتى نتعرف على طريقه التعامل السليمه وباحترافيه لاعطال المازربور سواء من ناحية ااعطال البور او اعطال الداتا ودعك من مسأله التغيير العشوائى للقطع والتسخين لمجرد التجريب المحاضره الأولى دورة الاستاندباى والتى تبدأ فى وجود وعمل دائرة البطاريه مع تركيب كونكتور الباورسبلاى ولكن دون تشغيل الباور الشيب الفرعى يحتاج الى وجود 5 عوامل بداخله اثناء حالة الاستاندباى ليعلن استعداده لتشغيل المازربورد باور بمجرد الضغط على بنات الباورسويتش فى الفرونت بانل 1- فولت البطاريه 2- اشاره RTCRST المسئوله عن عمل الكلير 3- تردد قيمته 32 كيلوهرتز مصدره كريستاله RTC 4- تغذية 3.3 فولت استاندباى 5- اشاره RSMRST اولا وثانيا دخول فولت البطاريه واشاره RTCRST الى الشيب [IMG]  [/IMG]البداية تكون من دائرة البطاريه ووظيفتها هى تغذية دائرة السيموس أو RTC من أجل حفظ اعدادات البيوس 1- يمر فولت البطاريه وهو 3.3 فولت عبر دايود D2 ( مصدر تغذيته 3.3 فولت استاندباى ) لتغذية دائرة rtc وايضا يخرج الفولت من البطاريه vbat الى ايسى السوبر باور 2 - يتحول فولت البطاريه من VBAT الى RTCVDD وهذا الفولت يذهب الى الشيب لتغذية دائرة RTC المدمجه به 3- تتولد اشارة RTC RST المسئوله عن عمل كلير لذاكرة السيموس وتمر عبر الجامبر الى الشيب والجامبر هنا للتحكم اليدوى فى ااشاره وعمل الكلير من عدمه [IMG]  [/IMG]مرور فولت البطاريه VBAT الى ايسى السوبر باور [IMG]  [/IMG]دخول RTCVDD الى الشيب على البن الخاص بتغذية RTC وهو RTCVCC [IMG]  [/IMG]مرور اشارة RTCRST الى الشيب لعمل ريسيت لدائرة RTC ( كلير سيموس ) [IMG]  [/IMG]لنا تكمله ان شاء الله فى المحاضره القادمه نتعرف اكثر على هذه الدائرة والقياسات العمليه التى تتم بها حيث ان اى قصور فى الفولت الحامل لاشارة RTCRST يعطلها عن الوصول للشيب سواء كان بسبب عطل ما فى الدائرة او بسبب الشيب نفسه مما يعطل الشيب عن القيام بوظيفته وتشغيل المازربورد باور |
