هل يوجد فرق بين بيتا للتيار المستمر وبيتا للتيار المتردد

[mourad3d]

هل يوجد فرق بين بيتا للتيار المستمر dc وبيتا للتيار المتردد ac ولا الاتنين واحد بيتا للتيار المستمر يمكن الحصول عليها من الداتا شيت وكيفيه الحصول على بيتا للتيار المتردد

[gamemn02]

إذا كان التردد صغير كتردد الصوت فال هي نفسها التيار المستمر
اما إذا كان التردد بالMHZ مثلا فستقل قيمة للتيار المتناوب حسب التردد
مثلا الترانزستور 2N3904 عند التردد 10MHZ تساوي 50 بينما تساوي 220 عند التيار المستمر
تقل قيمة كذلك مع إرتفاع تيار المجمع IC

[mourad3d]

المشاركة الأصلية كتبت بواسطة gamemn02

إذا كان التردد صغير كتردد الصوت فال هي نفسها التيار المستمر
اما إذا كان التردد بالMHZ مثلا فستقل قيمة للتيار المتناوب حسب التردد
مثلا الترانزستور 2N3904 عند التردد 10MHZ تساوي 50 بينما تساوي 220 عند التيار المستمر
تقل قيمة كذلك مع إرتفاع تيار المجمع IC

تمام معلومات مهمه ومفيده جدا تقريبا حضرتك اعتمدت قيمه بيتا للتيار المتردد من المنحنيات ياريت تضع لى الداتا شيت التى اعتمدت عليها وصور المنحنيات واسمائها

[gamemn02]

المشاركة الأصلية كتبت بواسطة mourad3d

تمام معلومات مهمه ومفيده جدا تقريبا حضرتك اعتمدت قيمه بيتا للتيار المتردد من المنحنيات ياريت تضع لى الداتا شيت التى اعتمدت عليها وصور المنحنيات واسمائها

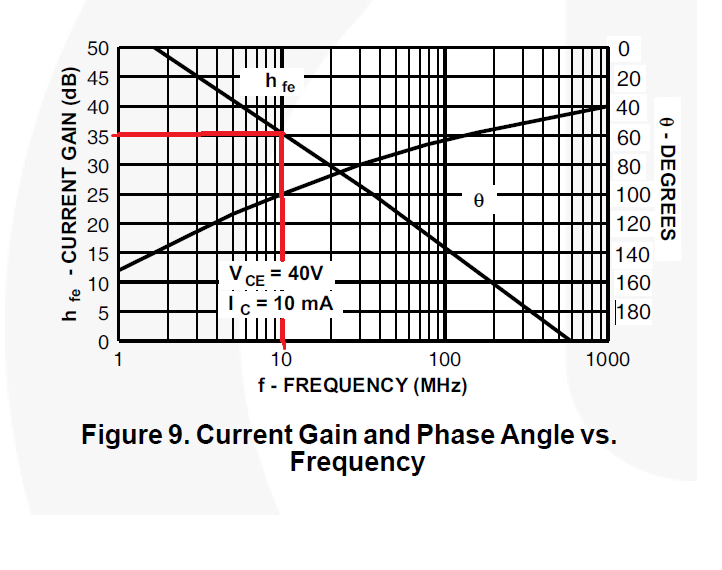

http://www.qariya.info/vb/showthread...=153509&page=2



بالتحويل من dB الى القيم العادية تجد ال

[gamemn02]

في حالة لم تجد المخطط اعتمد القانون التقريبي وهو قسمة fT (تجدها في الداتا شيت) على التردد المعمول به

[mourad3d]

المشاركة الأصلية كتبت بواسطة gamemn02

في حالة لم تجد المخطط اعتمد القانون التقريبي وهو قسمة fT (تجدها في الداتا شيت) على التردد المعمول به

ممتاز القانون ده سؤالى لو عندك معلومات اكتر عن Transition Frequency - fT ايه المقصوده بها

وماذا تقصد بمصطلح dB

وبالنسبه للمخطط انا شايف ان فى ثلاث قيم التردد و بيتا لكن الثلاث DEGREES ماذا يعنى ؟؟؟؟ ان امكن شرح المخطط

[mourad3d]

سؤال اخر يخص تصميم دوائر المكبر على هئيه voltage divide قمت بتصميم مكبر وعمل حسابات التيار المستمر والمتردد له وكانت كالتالى
معاوقة الدخل 1 كليو
معاوقة الخرج 1 كليو
الاشارة 50 ملى ومقاومة مصدر الاشارة 300
الحمل 5 كيلو
قدرة الدائرة 17 ملى وات
الكسب فى الجهد الكلى 110 ملى فولت


عند حساب مكثف الدخل كان 800 نانو ومكثف الخرج 160 نانو

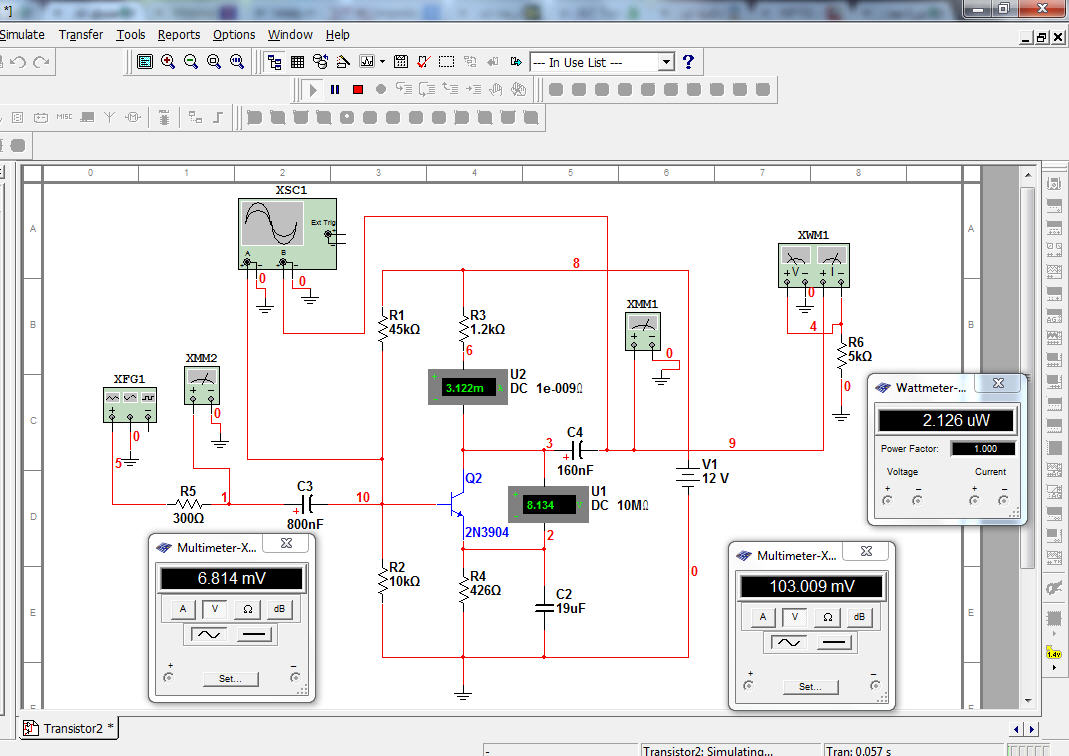

كل ده كويس المشكلة كالاتى عندما عملت معينه على Multisim وجدت ان الاشارة تظهر مكبره مفيش مشكلة ولكن القدرة ليست 17 ملى وات واصبحت 2 ميكرو وات شوف الفرق قد ايه

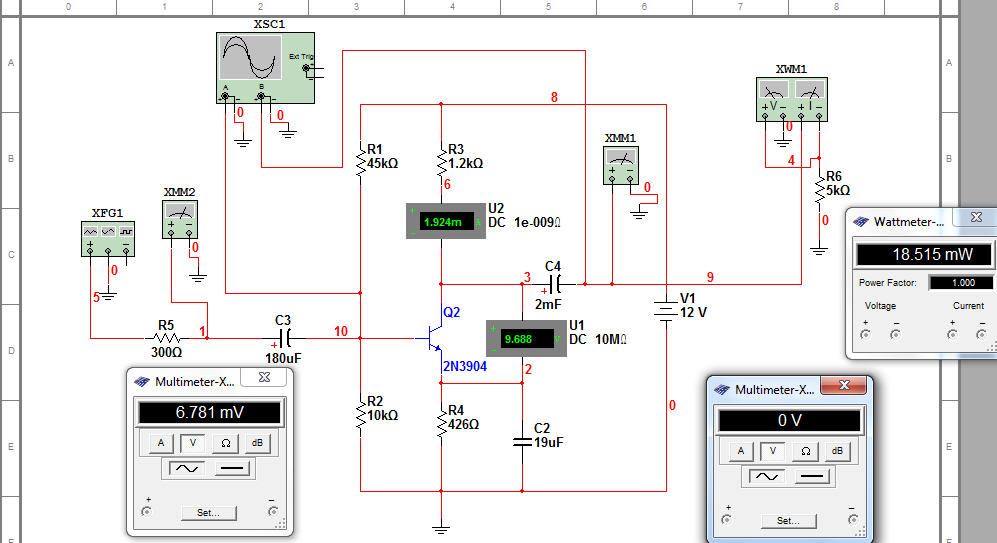

لكن عند تغير المكثف بشكل افتراضى وعشوائى الدخل الى 180 ميكرو ومكثف الخرج 2000 ميكرو تظهر القدرة بشكل سليم ولكن الاشارة لا تظهر مكبره




ملف المحاكاه على Multisim
http://www.4shared.com/file/scuG47mX...nsistor2.html?
فما السبب فى ذلك ارجوا اكون وفت فى شرح المشكلة

[salah56bachir]

المشاركة الأصلية كتبت بواسطة mourad3d

سؤال اخر يخص تصميم دوائر المكبر على هئيه voltage divide قمت بتصميم مكبر وعمل حسابات التيار المستمر والمتردد له وكانت كالتالى
معاوقة الدخل 1 كليو
معاوقة الخرج 1 كليو
الاشارة 50 ملى ومقاومة مصدر الاشارة 300
الحمل 5 كيلو
قدرة الدائرة 17 ملى وات
الكسب فى الجهد الكلى 110 ملى فولت


عند حساب مكثف الدخل كان 800 نانو ومكثف الخرج 160 نانو
كل ده كويس المشكلة كالاتى عندما عملت معينه على Multisim وجدت ان الاشارة تظهر مكبره مفيش مشكلة ولكن القدرة ليست 17 ملى وات واصبحت 2 ميكرو وات شوف الفرق قد ايه



لكن عند تغير المكثف بشكل افتراضى وعشوائى الدخل الى 180 ميكرو ومكثف الخرج 2000 ميكرو تظهر القدرة بشكل سليم ولكن الاشارة لا تظهر مكبره




ملف المحاكاه على Multisim
http://www.4shared.com/file/scuG47mX...nsistor2.html?
فما السبب فى ذلك ارجوا اكون وفت فى شرح المشكلة

السلام عليكم
ألا يمكن أن يكون الخطأ في الحسابات ...ولذلك لم تتوافق مع النتائج التي أظهرها الملتيسيم...أو أن هناك معطيات لم تؤخذ في الحسبان أثناء إجراء الحسابات...أو أن برنامج الملتيسيم به أخطاء...راجع هذا كله أما وضع مكثفات بشكل عشوائي فأنا لاأشجعك عليه...فأنت باحث ويجب أن تتطابق النتائج مع الحسابات...وفقك الله....تحياتي
