طلب مساعدة من خبراء الالكترونيك

[حميد كريم]

السلام عليكم ورحمة الله وبركاته
ارجو المساعدة في كيفية ربط وتشغيل المتحسس LM35 مع المتكاملة ICL 7107 لتكوين محرار دجتل
وجزاكم الله خيرا

[Logic]

المشاركة الأصلية كتبت بواسطة حميد كريم

السلام عليكم ورحمة الله وبركاته
ارجو المساعدة في كيفية ربط وتشغيل المتحسس LM35 مع المتكاملة ICL 7107 لتكوين محرار دجتل
وجزاكم الله خيرا

السلام عليكم
أخي الكريم هذه الدوائر موجودة على النت هذا مثال:
http://www.8085projects.info/wp-cont...20circuit..jpg

من هذا الموضوع:
http://8085projects.info/lm35-and-ic...r-circuit.html

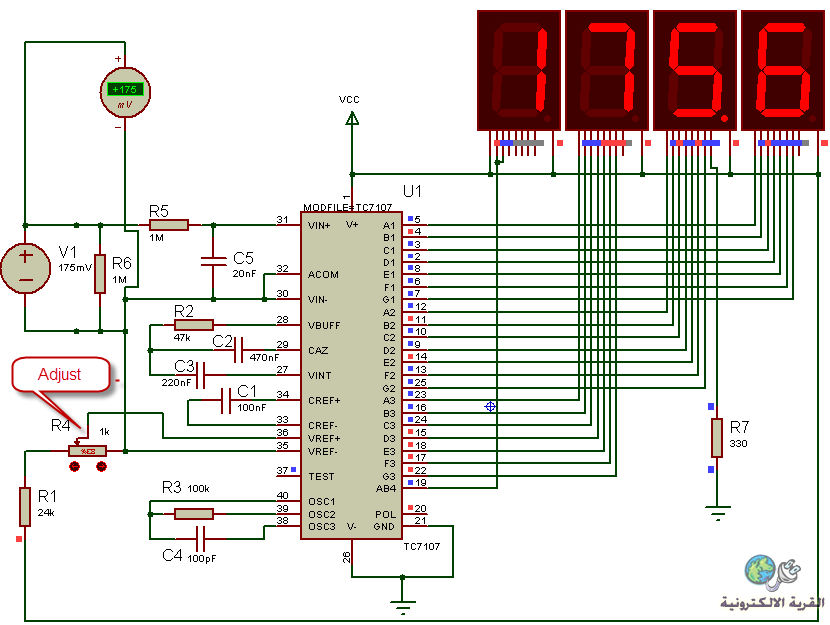

قبل تنفيذه على أرض الواقع ،ممكن تجربه أولا على برنامج المحاكاة الشهير Proteus وللإشارة فإن ICL7107 في بروتوس هو TC7107 وهنا مثال من القرية لفولتمتر بواسطة بروتوس:
