تيار المقنن للدايودات الضوئيه

[حسن هادي محمود]

السلام عليكم
هل هناك ستندرد ثابت للتيار المقنن للدايودات الضوئيه لان اغلب اليدات لايوجد عليها رقم حتى نعرف داتا شيت لل 3mm و 5mm
مثلا
https://www.google.iq/search?q=led&e...F%3B1134%3B743


https://www.google.iq/search?q=led&e...F%3B1417%3B848

[حيدر علاج حسن]

السلام عليكم ابو علي ...
لو تلاحظ ان شدة الاضاءة تكون ثابتة بعد زيادة التيار عن 10 ملي امبير بذلك فلا فائدة من زيادته اكثر من ذلك هذا بالنسبة لليد 5 ملم ...

[Logic]

السلام عليكم
1- الليدات الشائعة من فئة 3 و5 ملمتر تعمل بتيار 20 ميلي أمبير كحد أقصى
والأفضل استخدامها ب 10 إلى 15 ميلي أمبير وهو تيار كافي للحصول على إضاءة جيدة ..
وهذا شكلها المعروف:

2- في السنوات الأخيرة وبعد الانتباه الى الليدات كعناصر إضاءة بديلة منخفضة التكلفة تم تصنيع ليدات باشكال أخرى وبأحجام مختلفة وتعمل بتيارات مختلفة
قد تصل الى 1 أمبير وربما أكثر..
هذه الليدات تكون في الغالب مصحوبة ببيانات تشغيلها.

[حسن هادي محمود]

شكرا لك أخواني

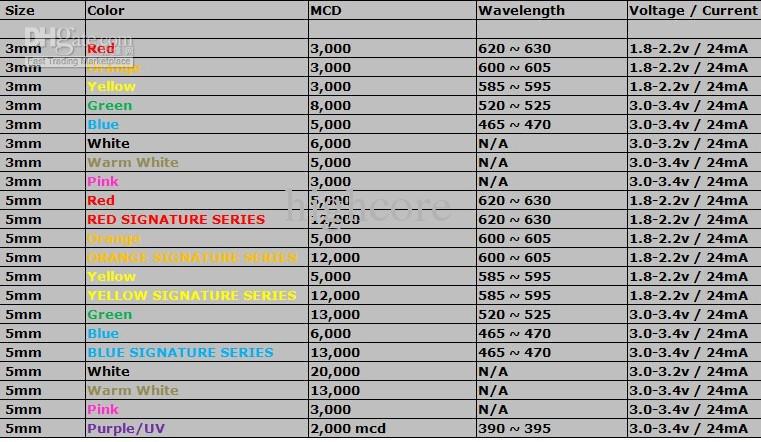

وجدت هذه صوره في الانترنيت
https://www.google.iq/search?q=CURRE...ml%3B761%3B442




ارجو بيان صحتها من عدمها وماهو تيار مناسب لكل ليد يعني مثى أختار 50% من قيمه تصميمه
مع الشكر والتقدير

[حسن هادي محمود]

المشاركة الأصلية كتبت بواسطة Logic

السلام عليكم
1- الليدات الشائعة من فئة 3 و5 ملمتر تعمل بتيار 20 ميلي أمبير كحد أقصى
والأفضل استخدامها ب 10 إلى 15 ميلي أمبير وهو تيار كافي للحصول على إضاءة جيدة ..
وهذا شكلها المعروف:

2- في السنوات الأخيرة وبعد الانتباه الى الليدات كعناصر إضاءة بديلة منخفضة التكلفة تم تصنيع ليدات باشكال أخرى وبأحجام مختلفة وتعمل بتيارات مختلفة
قد تصل الى 1 أمبير وربما أكثر..
هذه الليدات تكون في الغالب مصحوبة ببيانات تشغيلها.

السلام عليكم
أخي يوجد ليدات بهذا الشكل
https://www.google.iq/search?q=CURRE...ml%3B554%3B440

طبعا تعطيك ألوان مختلفه فمنها أحمر ومنها ازرق و ... عيبها انت لاتعرف الون الا بعد تغذيتها او أستخدام افوميتر وتضعه على رمز دايود
ولكن أضاءتها جدا ممتازه بحيث يمكن رؤيتها حتى في حاله وجود أضاءه خصوصا في النهار يعني دايودات العاديه لايمكن تميزها الا اذا كنت قريبا منها او في ليل او في حاله وجود أضاءه خفيفه عكس التي في رابط هنا أتسائل ماهو تيار مناسب الي من خلالها نختار مقاومه
تقبلو تحياتي

[حسن هادي محمود]

موضوع يخص حساب مقاومه للدايودات الضوئيه
http://up.top4top.net/downloadf-top4...ea8b1-pdf.html

المصدر
https://www.academia.edu



وهذا موقع
http://ledcalc.com/

[Logic]

أخي حسن إذا كان لديك ليد ولا تعرف التيار والجهد المطلوب ممكن تعمل مثل ما قال لك الأخ حيدر مطبقا قانون أوم لمعرفة قيمة المقاومة واستنتاج التيار المطلوب وقياس الجهد عند حصول الإضاءة المقبولة.:
نفترض ونبدأ ب 10 ميلي أمبير فلو كان المصدر 12 فولت ، المقاومة ستكون:
12/0.01= 1.2k
ثم نلاحظ الاضاءة إذا كانت ضعيفة نفترض قيمة أعلى للتيار ونحسب المقاومة ونجرب وهكذا..
الطريقة طويلة لكنها مفيدة.

[salah56bachir]

المشاركة الأصلية كتبت بواسطة Logic

أخي حسن إذا كان لديك ليد ولا تعرف التيار والجهد المطلوب ممكن تعمل مثل ما قال لك الأخ حيدر مطبقا قانون أوم لمعرفة قيمة المقاومة واستنتاج التيار المطلوب وقياس الجهد عند حصول الإضاءة المقبولة.:
نفترض ونبدأ ب 10 ميلي أمبير فلو كان المصدر 12 فولت ، المقاومة ستكون:
12/0.01= 1.2k
ثم نلاحظ الاضاءة إذا كانت ضعيفة نفترض قيمة أعلى للتيار ونحسب المقاومة ونجرب وهكذا..
الطريقة طويلة لكنها مفيدة.

السلام عليكم أخيLogic
دائما مشاركاتك لوجيكية ومتميزة ....بارك الله فيك...تقبل تحياتي...
