السلام عليكم
البدايه دائما من الحمل لدينا حمل يعمل على 5 فولت وتيار 20 ملى امبير
اولا حساب قدرة الحمل = الجهد * التيار = 5 فولت * تيار 20 ملى = 0.25 ملى وات
ثانيا اختيار الترانزستور تباعا للقدرة المطلوبه للحمل ان يكون قدرة الحمل نصف قدرة الترانزستور لدينا ترانزستور تيار المجمع ic = 100m واقصى جهد على المجمع 60 فولت
اذن قدرة الترانزستور = الجهد * التيار = 60 * 100 = 6000 ملى وات
اذن الترانزستور مناسب جدا للحمل لانه قدرة الحمل اقل من نصف قدرة الترانزستور
ناتى الى حساب مقاومة المجمع نحسبها عادى بقانون اوم
فرق الجهد = التيار * المقاومة
نفترض مصدر الجهد لدينا 12 فولت
اذن مقاومة المجمع = ( 12 - 5 ) / 0.02 = 350 اوم
حساب مقاومة القاعدة
بما ان تيار الحمل 0.02 أمبير = 20 ملى امبير
Ic =
* IB
Ib تيار القاعدة
IC تيار المجمع وهنا يساوى تيار الحمل جرت العادة حساب تيار الحمل ثلاث أضعاف قيمته لضمان دخول الترانزستور فى منطقة التشبع
معامل التكبير بيتا تحصل عليه من الداتا شيت = 100 ودائما ناخد بيتا القيمة الصغرى أو القيمة المتوسطه
Ib=Ic/
Ib=60mA/100
Ib=0.6mA
الآن حددنا تيار القاعدة نسحب منه مقاومة القاعدة من قانون اوم
Vcc- vbe = RB*IB
RC = VCC-VBE/IB
RC = 5 – 0.7 / 0.6 = 7 K
أو قانون كرشوف
VCC = IB*RB +VBE
اسف لو الحسابات فيها خطا لانى مستعجل لكن القوانين سليمه

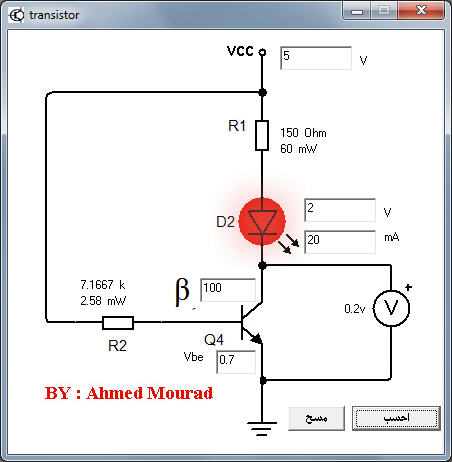

تشغيل ترانزستور في منطقه الاشباع
