أرجو المساعدة

[saeedsh]

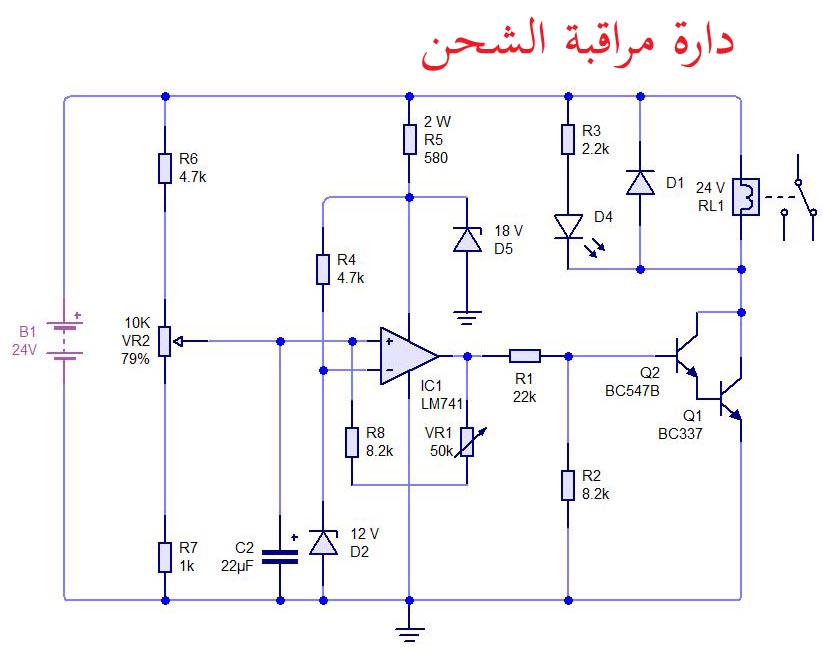

السلام عليكم ورحمة الله و بركاته أخواني الكرام أنا جديد في المنتدى و جديد في عالم الألكرونيات أرجو منكم مساعدتي رجاء بخصوص دارة مراقبة الشحن في الصورة المعلم عليها بالأحمر هل نضع سلك مثل مو موجود و سؤال آخر لو سمحتو أين أضع كبل البطارية و كبل 220 فولت و ممكن لو سمحتو شرح مبدأ الدارة بالتفصيل و جزاكم الله خيرا أنا اشتريت جميع الأدوات المطلوبة و لوحة الدارة لكني أريد أن أعرف هذه المعلومات لو سمحتو وهل هي فقط لمراقبة الشحن أم أنها تستخدم بدل الشاحن

[IMG][/IMG]

[saeedsh]

رجاء أخواني الكرام لاتبخلو علي بهذه المعلومات لكي أستفيد أنا و يستفيد غيري

وجزاكم الله عني وعن الحاضرين كل خير

[alush]

نعم اخي هي داارة مؤقت زمني لفصل البطارية او اي شي يوضع على الريليه
لا ليس فيها شاحن هي فقط
دارة مؤقت زمني
لا يمكنها معرفة حال البطارية ان امتلأت ام لا
هي تحتاج لتيار كهربائي لكي تعمل
فقط هي لفصل الريليه عند وقت معين تحدده انت بالمقاومات المتغيرة
بالنسبة للسلكين الزرق نعم يجب وصلها

اي سؤال ثاني انا بخدمتك

[saeedsh]

المشاركة الأصلية كتبت بواسطة saeedsh

رجاء أخواني الكرام لاتبخلو علي بهذه المعلومات لكي أستفيد أنا و يستفيد غيري

وجزاكم الله عني وعن الحاضرين كل خير

المشاركة الأصلية كتبت بواسطة alush

نعم اخي هي داارة مؤقت زمني لفصل البطارية او اي شي يوضع على الريليه
لا ليس فيها شاحن هي فقط
دارة مؤقت زمني
لا يمكنها معرفة حال البطارية ان امتلأت ام لا
هي تحتاج لتيار كهربائي لكي تعمل
فقط هي لفصل الريليه عند وقت معين تحدده انت بالمقاومات المتغيرة
بالنسبة للسلكين الزرق نعم يجب وصلها

اي سؤال ثاني انا بخدمتك

شكرا أخي على هذه الاجابة السريعة ممكن من بعد أذنك إذا في مخطط لدارة شحن بطارية 12 فولت أو أكثر مع شرح عن الدارة لو تكرمت وشكرا لك

[saeedsh]

المشاركة الأصلية كتبت بواسطة saeedsh

شكرا أخي على هذه الاجابة السريعة ممكن من بعد أذنك إذا في مخطط لدارة شحن بطارية 12 فولت أو أكثر مع شرح عن الدارة لو تكرمت وشكرا لك

اخي الكريم هل أضع ال220 فولت من طرف الريليه أم الطرف المقابل و بالنسبة لكبل الشاحن أيضا لو تكرمت

[saeedsh]

اين الردود اخواني الكرام

[alush]

من طرف الريليه طبعا لفصل التيار

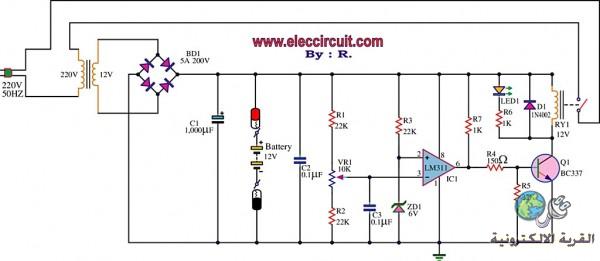

كما في هذه الدائرة
اختر اي منهما
وهم من تصميم الاساتذة هنا

[alush]

وهذه اخرى
