أرجو المساعدة من السادة الخبراء فى فهم .. مسجلات الإذاحه .. كيف تعمل مع الميكرو
|
| اعلانات |
|
||||||
السلام عليكم

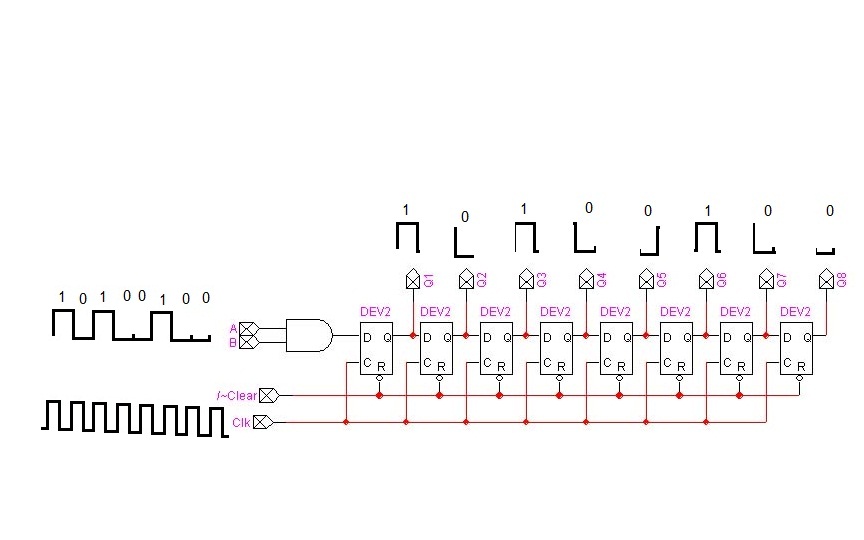

مسجل الازاحة هو عبارة عن ثمانية قلابات d مربوطة على التسلسل لذالك يحول المعطيات التي على التسلسل الى معطيات على التفرع
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
السلام عليكم

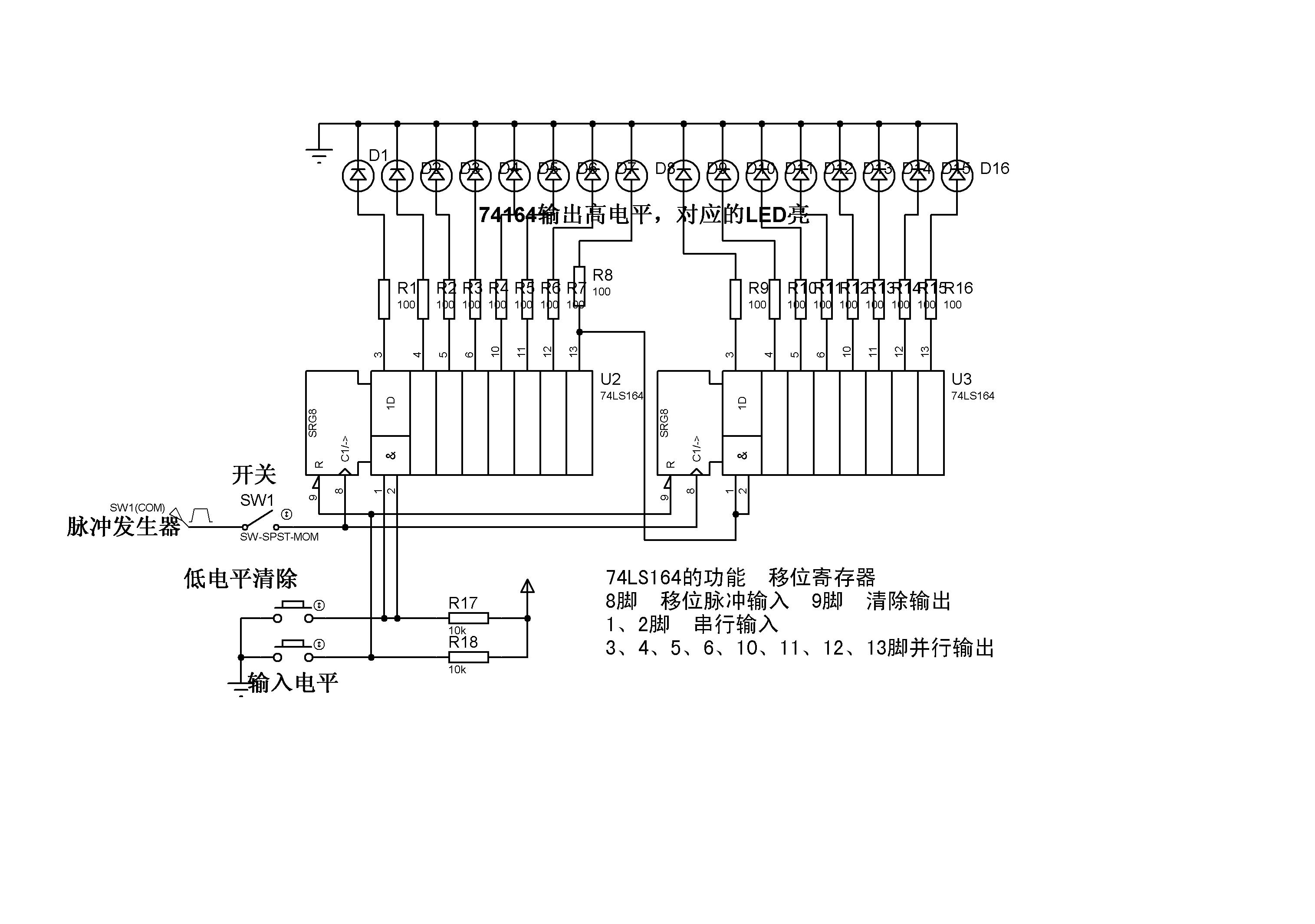

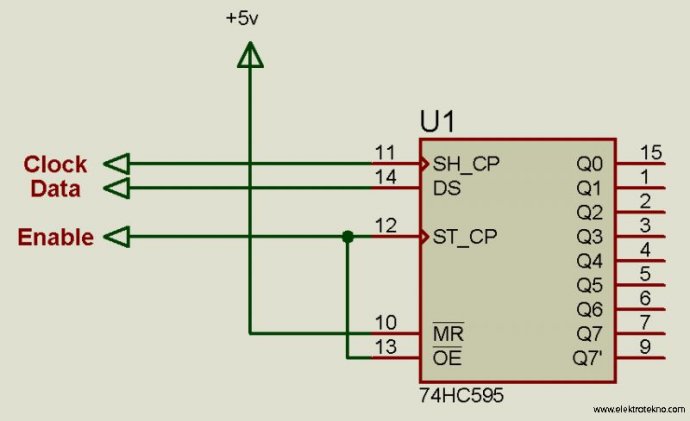

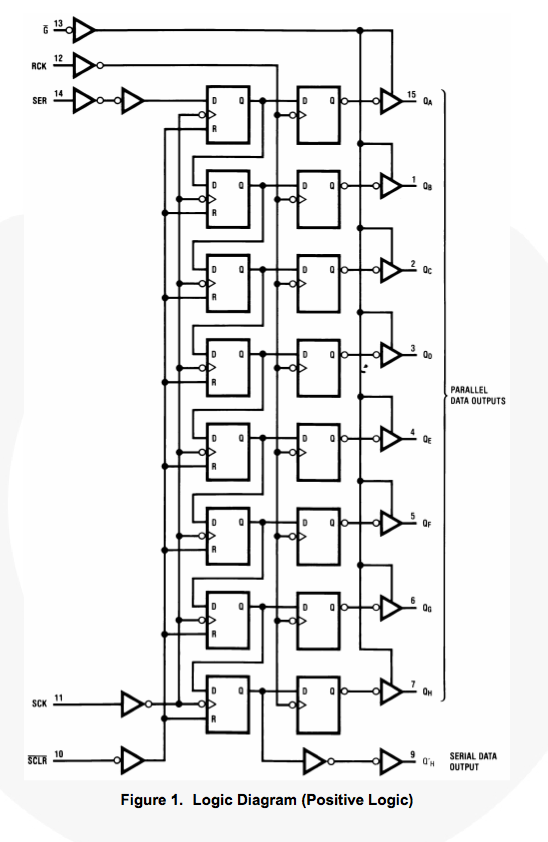

واشهرها 74xx164   ثم أظافو لها d على التفرع فاصبحت تعمل كذاكرة وهي 74Xx595 و 4094     تحتوي على مدحل المعطيات التي تريد تحويلها من تسلسلي الى التفرع و كلوك لتفعيل كل نبضة على حدا ثم مدخل انابل لتفعيل الثمان نبضات مع بعض او لتفعيل المخارج |
|
||||||
|
السلام عليكم
|
|
||||||
|
|
|
||||||
|
السلام عليكم
|
