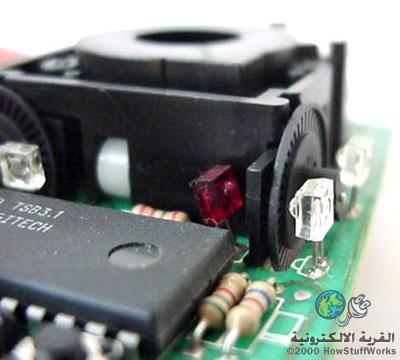

![]() السلام عليكم ورحمة الله الأخوة الأفاضل أضع بين يديكم كل ما يتعلق بالماوس العادي scroll mouse والتي تعمل بالأشعة تحت الحمراء جمعتها من عدة مواقع أرجوا أن تكون مفيدة ![]() بسم الله الرحمن الرحيم الفأرة أو الماوس اختراع سّهل على الناس استخدام أجهزة الحاسب الآلي , خصوصاً بعد ظهور أنظمة التشغيل ذات الواجهات الرسومية التي تحتم استخدام الفأرة ليتم الضغط على مكونات النظام من ملفات و مجلدات و برامج أخرى لتسهيل عملية استخدام الحاسب عوضاً عن كتابة الأوامر و الانتقال من مجلد إلى آخر من سطر الأوامر. هل تساؤل أحدكم, عمّا يحتويه الماوس من الداخل؟ ما هي مكوناته؟ كيف يعمل؟ كيف يحول حركة اليد إلى تحريك المؤشر في الشاشة؟ الم تفكروا أن عملية تحريك قطعة صلبة و بواسطتها يتحرك المؤشر بالشاشة أمر جميل و مثير للفضول لمعرفة كيف يعمل هذا الجهاز العجيب؟ لنجيب على هذه الأسئلة سوياً. وظيفة الماوس الأساسية هي تحويل حركة اليد إلى إشارات يفهمها الحاسب كي يقوم بتحريك المؤشر حسب حركة اليد. يتكون الماوس بشكل أساسي من 5 قطع أساسية و هي : كرة تتحرك بتحرك الماوس نفسه الذي يتحرك بحركة اليد, الكرة في العادة مصنوعة من المطاط المقوى. يحيط بالكرة 3 قطع تحدد المسار التي تتحرك فيه الكرة ( و بذلك المسار الذي تتخذه اليد), هذه القطع هي على شكل دائري, ملامسة تماماً للكرة, أحد القطع تحدد المسار (س) و قطعة أخرى تحدد المسار )ص) و الثالثة تعتبر قطعة للتوازن ولا دخل لها بتحديد المسار, و توجد أنواع من الماوسات تحتوي على قطعتان فقط. في الصورة التالية ترون القطع التي تحدد المسار الافقي (س). ![]() تلاحظون أنها مستديرة و تحمل فتحات متشابهة و متساوية, عددها في الغالب 36 فتحة تحدد من خلالها المسار بدقة شديدة , حيث إن الدورة الكاملة للكرة تأخذ 360 درجة, و يمكن للفأرة هنا أن تحسب 36 جزء من الدورة الكاملة و تتحسسها. تكون هذه القطع مركبة على اللوحة الالكترونية بطريقة بحيث إن الفتحات تكون في منتصف قطعتين إلكترونيتين. إحداهن ترسل الأشعة تحت الحمراء Infrared أو أضواء LED) Light Emiting Doide) بشكل مستمر, و الثانية تستقبل الأشعة المرسلة, ترون في الصورة التالية توضيحاً للقطع المستخدمة. ![]() ترون القطعة البيضاء, وظيفتها إرسال الأشعة تحت الحمراء, و ترون قطعة مشابهة في الحجم لونها أحمر وظيفتها استقبال الأشعة. بينهما هي القطعة المستديرة التي ذكرنا انه بواسطتها يتم تحديد المسار. كما ذكرنا أن القطعة البيضاء ترسل الأشعة بشكل مستمر, و هي مركبة بشكل دقيقة كي تقابل القطعة الحمراء الصغيرة المقابلة لها, بحيث تنتقل الأشعة بسهولة و يسر, حين تمر القطعة السوداء المستديرة ذات الفتحات, فإنها تكسر الأشعة المارة خلالها مع دورانها. عند وصول الأشعة تحت الحمراء إلى الجانب المستقبل لها, فان الدائرة تكتمل و تعطي الرقم الثنائي 1 وحين تدور القطعة المستديرة و تكسر الأشعة المارة فان الدائرة بدورها تنقطع و تحسب رقم صفر ثنائي, هناك معالج في الفأرة يعالج هذه النبضات و الاشارات و يحولها الى إشارات يفهمها الكمبيوتر و يرسلها إليه. تشاهدون في الصورة التالية المعالج الخاص بالفأرة الذي يقوم بتحويل الإشارات التي تكونها الأشعة تحت الحمراء إلى إشارات يفهمها الكمبيوتر , |
![]() |
![]() |
اعلانات |
![]() |
#2 |
مهندس متواجد
![]()
المشاركات: 93
معدل تقييم المستوى: 0
|

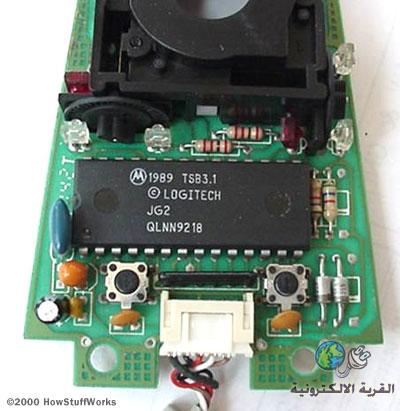

![]() صورة المعالج ![]() تلاحظون في الصورة أيضا قطعتان سوداوان مستديرتان, هي الخاصة بالنقر باليمين و باليسار و بينهما الscrol bar. بعد مرور الإشارات إلى المعالج الخاص بالفأرة و الانتهاء من معالجتها, يتم إرسالها إلى جهاز الكمبيوتر عن طريق التوصيلة المرتبطة بين الفأرة و الكمبيوتر, حسب التوصيلة المستخدمة سنتحدث عن التوصيلةPS/2 و ماذا تعنيه كل إبرة فيها, (الاتجاه يبدأ من أسفل الجهة اليسرى ): • <LI class=MsoNormal dir=rtl style="mso-list: l1 level1 lfo1; tab-ss: list 36.0pt">الإبرة الأولى غير مستخدمة في شيء<LI class=MsoNormal dir=rtl style="mso-list: l1 level1 lfo1; tab-ss: list 36.0pt">5 فولت لتشغل المعالج و القطع المسئولة عن إرسال الأشعة تحت الحمراء<LI class=MsoNormal dir=rtl style="mso-list: l1 level1 lfo1; tab-ss: list 36.0pt">الإبرة الثالثة غير مستخدمة في شيء<LI class=MsoNormal dir=rtl style="mso-list: l1 level1 lfo1; tab-ss: list 36.0pt">الساعة التي تحسب الفرق بين كل صفر ثنائي و 1 ثنائي والتي تساعد المعالج على معالجة الإشارات<LI class=MsoNormal dir=rtl style="mso-list: l1 level1 lfo1; tab-ss: list 36.0pt">الإبرة الخامسة هي الأرضي او ground • الإبرة السادسة هى لإرسال الإشارات التي يفهمها الكمبيوتر إلى الكمبيوتر كي يعالجها بطريقته و يتم تحويل حركة الفأرة إلى حركة المؤشر على الشاشة. عند القيام بأي حركة بالفأرة او عند الضغط على زر من أزرار الفأرة فان الفأرة ترسل في كل حركة 3 بايتات من البيانات, البايت الأول يتكون يحتوي على (البايت = 8 بت , هذا ما يفسر الثمانية أجزءا التالية) الشكل التالي: • <LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">حالة الزر الأيسر ( 1 في حالة النقر , و صفر في حلة السكون)<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">حالة الزر الأيمن ( 1 في حالة النقر , و صفر في حلة السكون)<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">0<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">1<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">المسار (س) سواء بالايجابي او السلبي.<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">المسار (ص) سواء بالايجابي او السلبي.<LI class=MsoNormal dir=rtl style="mso-list: l0 level1 lfo2; tab-ss: list 36.0pt">المسار (س) في حالة أن الفأرة تحركت بسرعة كبيرة تعتبر أكثر من 255 نبضة في 1/40 جزء من الثانية • المسار (ص) في حالة أن الفأرة تحركت بسرعة كبيرة تعتبر أكثر من 255 نبضة في 1/40 جزء من الثانية البايتان الباقيان يحتويان على مسارات س و ص بشكل مستمر على أساس أخر إشارة تم أرسلها. كما رأيتم فان هناك إبرة واحدة مسئولة عن توصيل البيانات او الإشارات إلى الكمبيوتر, و بهذا فان المعلومات تسير بشكل تسلسلي مع ساعة لتخبر الحاسب متى بدأت أول نبضة و متى انتهت. يتم إرسال تقريبا 1200 بت من البيانات في الثانية إلى الكمبيوتر. هكذا و قد فهمنا بالضبط ما هي العملية التي تحصل بالضبط, كيف تستطيع الفأرة أن تحول الحركة اليدوية إلى حركة المؤشر, وكيف يفهم ا لكمبيوتر حركة اليد و اعتقد انه تم إيضاح الكثير من التساؤلات الخاصة بهذا الأمر. |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
عضو ذهبي و مشرف سابق لمنتدى الالكترونيات والمشاريع
الدولة: مدينة القيروان تونس
المشاركات: 1,167
معدل تقييم المستوى: 156
|
![]() السلام عليكم إن هذا العمل الذي قدمته يستحق كل الثناء والتقدير لما حواه من شرح مبسط وثري أوحى لي بعديد الأفكار التي يمكن بلورتها واستثمارها باستعمال مكونات الفأرة في مجالات غير الحاسوب. أخي الكريم لم تعجبني عبارتك التالي آخر الموضوع (وإلا أعلن التوبة من التطاول على الكبار هنا في أجمل قرية حتى أنهي مرحلة التعلم ) وآعلم أن فوق كل ذي علم عليم وأن لاعلم لنا إلا ما علمنا ربنا فلا تلبس حسناتك بسيئات . جازاك الله عنا كل خير ووفقك في مسعاك. أرجو من الأخ فهد تثبيت الموضوع فهو جدير بالعناية. ![]() التعديل الأخير تم بواسطة : abouomar بتاريخ 14-04-2007 الساعة 01:36 PM. |
![]() |
![]() |
![]() |
#4 |
مهندس متواجد
![]()
المشاركات: 93
معدل تقييم المستوى: 0
|
![]() أخي الحبيب أبو عمر بارك الله فيك يسعدني تشريفك وثناءك الذي أتوج به هذا الموضوع المتواضع فهي شهادة أعتز بها من مثلك وسبحان من قضى ألا يكمل إلا وجهه وفقني الله وإياك وجميع الأخوة لما فيه خير هذه الأمة ورفعتها وجزاك الله الجنة ووالديك والمسلمين..... ومن قال آمين |
![]() |
![]() |
![]() |
#5 |
عضو فضي
الدولة: الخبر : السعودية & القاهرة : مصر
المشاركات: 174
معدل تقييم المستوى: 78
|
![]() السلام عليكم و رحمة الله و بركاته
اخى الكريم ........ أحسنت فى التفكير فى هذا الموضوع ![]() و بأمر الله تعالى يمكننا من خلال هذا المنتدى الرائع عمل فريق عمل عما قريب لتصميم روبوت :hla: فى القريب العاجل بأمر الله تعالى . طبعاً الموضوع سيحتاج الى عدة محاور للعمل من خلالها و كما بات واضحاً من موضوعك و الذى اشار بقوة اليها ...................... ألا و هى :- 1- تحويل الحركات الميكانيكية الى نبضات كهربية :cpt: . 2- معالجة النبضات الكهربية من خلال ميكروكونتروللر ![]() و أضيف 3- تحويل النبضات الكهربية مرة اخرى الى حركات ميكانيكية " من خلال التحكم فى حركة محرك كهربى " ![]() و ليتسنى لنا ذلك سنحتاج الى متطوعين لدراسة الاجزاء الميكانيكية و تحديد قدرة المحركات اللازمة للتحريك و مجموعة اخرى تعمل فى برمجة الميكروكونتروللر لمعالجة الاشارات و مجموعة ثالثة تعمل فى تحويل الاشارات التناظرية الى رقمية و العكس . و بأمر الله تعالى سنصل و لكن ببذل المزيد من الجهد و ربما نشارك فى مسابقات الروبوكون باسم المنتدى عما قريب ، طالما توافر لدينا مفكرين و مبدعين يبحثون و يسعون دائماً الى التعرف على الحقائق العلمية و لا يقفون كمستخدمين فقط لمثل تلك الصناعات . ملاحظة :- أرجو اعادة كتابة هذا الجزء مرة اخرى و وضع صورة تبين اطراف الـ PS2 http://www.qariya.com/vb/showpost.ph...10&postcount=2 تمنياتى لك بالتوفيق :hry: |
![]() |
![]() |
![]() |
#6 |
مهندس متواجد
![]() الدولة: مصر
المشاركات: 123
معدل تقييم المستوى: 0
|
![]() اخي
شكرا جدا علي الشرح الرائع والمفيد ولكن ارجو منك بعض التوضيحات بشان الic وهل هو نفس النوع المستخدم في جميع الماوسات من هذا النوع ايا اريدك اخي ان توضح الجزئ الخاص بموضوع الروبوت وحل ممكن استخدم المرسل والمستقبل بدون ic |
![]() |
![]() |
![]() |
#7 |
مهندس متواجد
![]()
المشاركات: 93
معدل تقييم المستوى: 0
|
![]() السلام عليكم أخي رحال جعل الله مستقرك الجنة شكرا لتشريفك الموضوع وكعادتك المبارك لا تضع يدك في شئ إلا زاد رونقا وجمالا ففكرتك الجميلة وخصوصا فريق العمل هي فكرة مباركة من باب أمره تعالى ( وتعاونوا ) آمل أن تكون رأت النور هاهنا وأنا واحد من هذا الفريق بإذن الله بما أستطيع لو قبلتم أما عن أعادة كتابة جزء عن التوصيلة PS/2 فسيرى النور غدا بإذن الله أخي الحبيب ahmedabdo لا شكر على واجب بل أنا أشكرك على تواضعك الجم أرجوا أن تتكرم وتنتظر إلى غد لاضع لك ردي باستيعاب فلدي ما يشغلني الان بارك الله فيك وبجهودك أسال الله أن يكون هذا الموضوع باب خير وبركه للجميع وكما ألمح الأخ رحال حول العالم ( لا يقفون كمستخدمين فقط لمثل تلك الصناعات ) فهذه المحاور هي ما تشغلني بالفعل جزاكم الله خيرا وغفر لكم ولوالديكم وجميع المسلمين |
![]() |
![]() |
![]() |
#8 |
مهندس متواجد
![]()
المشاركات: 93
معدل تقييم المستوى: 0
|
![]() أشكر الأخوة الآفاضل القائمين على هذا المنتدى الطيب وجميع المشرفين والأخ الكريم فهد على تثبيت الموضوع فعلا لا يضيع لديهم جهد مجتهد وبقدر ما أنا سعيد بهذه الخطوة بقدر ما أشعر بالمسئولية تجاهها بارك الله فيكم وبجهودكم ووفق الجميع لما يحبه ويرضاه |
![]() |
![]() |
![]() |
