تصميم دائرة السيطرة لمثبت الجهد

[ah-22]

السلام عليكم

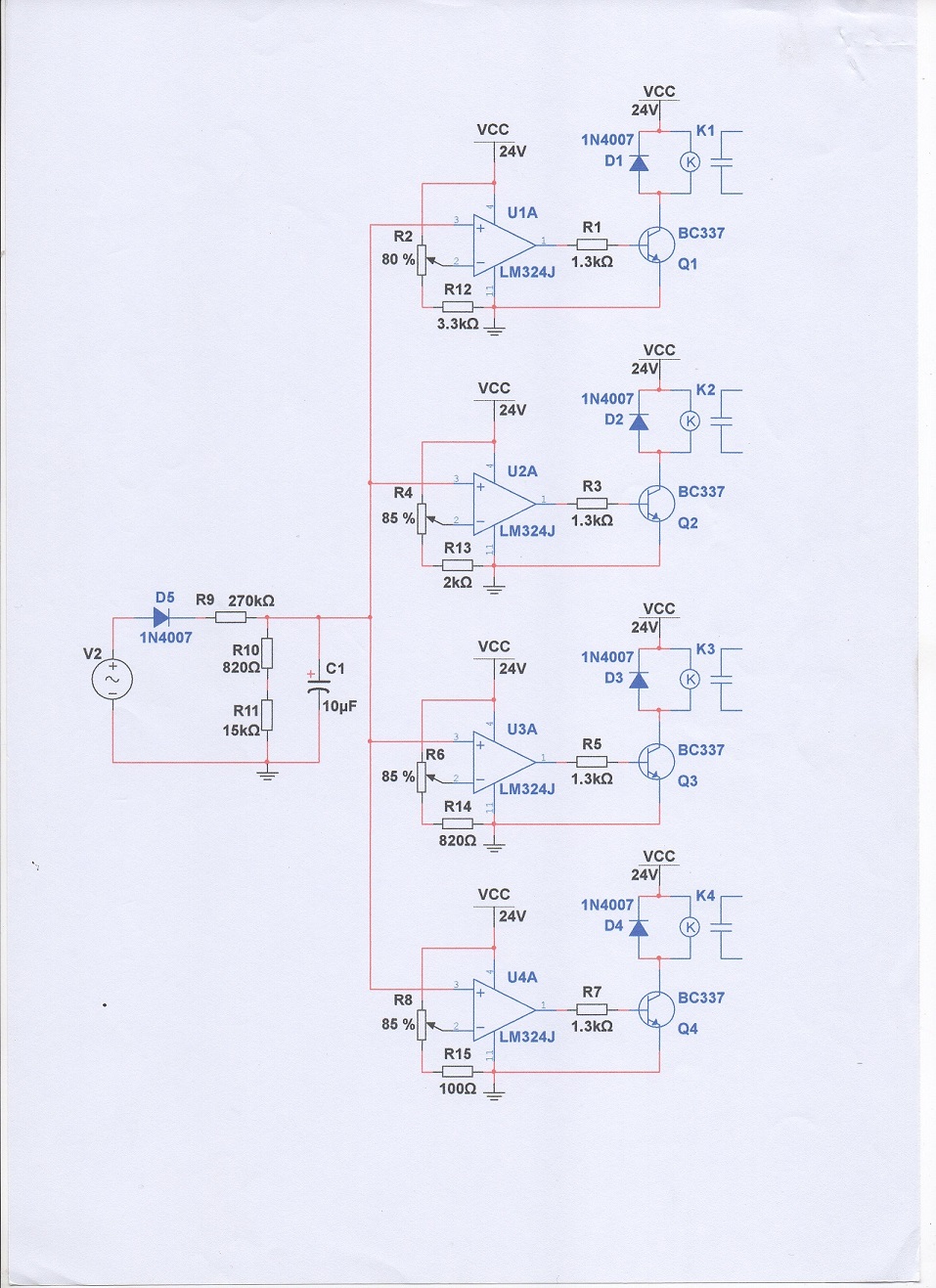

الاخوان الاعزاء لقد قمت بتصميم دائرة سيطرة لمثبت جهد وقد ارفقتها ادناه وهي تقوم برفع الجهد من اربع مراحل هي (140 ، 160، 180، 200) فولت الى 220 فولت . وقد ارفقت معها دائرة البور لمجموعة الريليات .
ولي بعض الملاحظات منها ان المقاومات المربوطة مع الترانسستور غير محسوبة وفق قواعد التصميم لان الريليات التي استخدمتها لم استطع معرفة مقاومتها او التيار الذي تعمل عنده لانني ليس لدي خبرة كبيرة في برنامج (Multisim) .
كذلك ان المقاومة التي تم ربطها مع المقاومات المتغيرة على التوالي هي لزيادة امكانية التحكم بالفولتية المرجعية.
المشكلة التي واجهتني في التصميم هي كيفية حماية الاحمال الخارجية في حالة انخفاض الفولتية الى اقل من (140 فولت) وكذلك اكثر من (240 فولت) بدون اضافات كثيرة مثلا دائرة مقارن اضافي او ريلي اضافي.
اخيرا ارجو ممن لديه معلومات عن الريليات المستخدمةفي دوائر منظمات الجهد (مقاومة الملف، التيار المستهلك) اعطاؤها لي.
اي شخص لدية ملاحظة عن اي شيء في الدائرة سيكون مرحب بها.
مع كل التقدير والاحترام

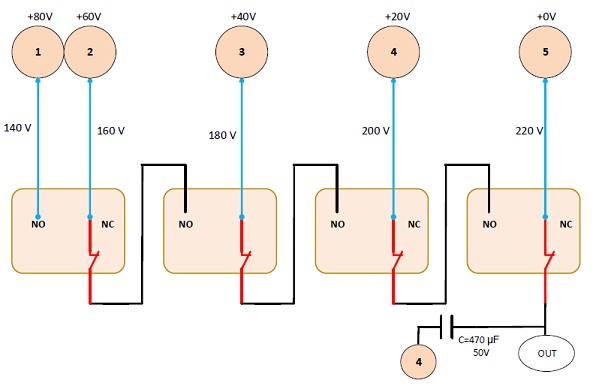

وهذا مخطط سيطرة البور

[حيدر علاج حسن]

الريلي 12 فولت مقاومته 400 اوم .
الريلي 24 فولت مقاومته 1600 اوم .
في حال انخفاض الجهد اقل من 140 فالمفروض ان كل الريليات في حالة OFF و بذلك ينقطع الدخل عن المحولة ...
لكن هنا كيف سيكون التحكم بعدد لفات المحولة ؟؟

[ah-22]

شكرا اخ حيدر هذا ما يحصل بالضبط وهنا المشكلة فان الخط المباشر وانا كتبت عليه 220 فولت هو الذي سيمر من خلال المغلق اعتياديا للريلي الاخير حتى لو انخفضت او ارتفعت الكهرباء الى الحدود الخطرة للاجهزة المنزلية.
هل تقصد ان كل الريليات المستخدمة (24 فولت) تملك مقاومة 1600

[ah-22]

التحكم بعدد لفات المحولة سهل وانا كتبت الارقام وعليها مقدار ما يجب رفعه من الفولتية مثلا على القطب رقم (1) نوصل السلك الذي يرفع الفولتية (80فولت) وهكذا.

[حيدر علاج حسن]

لماذا لا تجعل كل ريلي مستقل بذاته ؟
ما رايك ان انقل لك الموضوع الى قسم الالكترونيات ؟

[ah-22]

لا باس من نقل الموضوع ما دمنا نريد ايجاد حل لدائرة السيطرة وهذا الجزء هو اقرب الى قسم الالكترونيات. واذا جعلنا كل ريلي مستقل سوف نحتاج الى ريليات اكثر.

[Atef220v]

المشاركة الأصلية كتبت بواسطة ah-22

السلام عليكم
الاخوان الاعزاء لقد قمت بتصميم دائرة سيطرة لمثبت جهد وقد ارفقتها ادناه وهي تقوم برفع الجهد من اربع مراحل هي (140 ، 160، 180، 200) فولت الى 220 فولت . وقد ارفقت معها دائرة البور لمجموعة الريليات .
ولي بعض الملاحظات منها ان المقاومات المربوطة مع الترانسستور غير محسوبة وفق قواعد التصميم لان الريليات التي استخدمتها لم استطع معرفة مقاومتها او التيار الذي تعمل عنده لانني ليس لدي خبرة كبيرة في برنامج (Multisim) .
كذلك ان المقاومة التي تم ربطها مع المقاومات المتغيرة على التوالي هي لزيادة امكانية التحكم بالفولتية المرجعية.
المشكلة التي واجهتني في التصميم هي كيفية حماية الاحمال الخارجية في حالة انخفاض الفولتية الى اقل من (140 فولت) وكذلك اكثر من (240 فولت) بدون اضافات كثيرة مثلا دائرة مقارن اضافي او ريلي اضافي.
اخيرا ارجو ممن لديه معلومات عن الريليات المستخدمةفي دوائر منظمات الجهد (مقاومة الملف، التيار المستهلك) اعطاؤها لي.
اي شخص لدية ملاحظة عن اي شيء في الدائرة سيكون مرحب بها.
مع كل التقدير والاحترام

وهذا مخطط سيطرة البور

لو سمحت يا استاذ احمد اريد الدائرة لأن الملفات المرفقة لا تعمل

[ah-22]

هذه الملفات المطلوبة
