بعض لمبات الكشاف من نوع الليدات اصبحت لا تعمل..ارجو المساعدة

[sheko34]

تحية للجميع

ارجو مساعدتي في معرفة العطل التالي

لدي كشاف بإضاءة لدات عدد 120 ليد وفجأة وجدته يضيء بعض اللمبات وبعض اللمبات بمجموعة كبيرة في المنتصف لا تعمل..قمت بفتحه ومحاولة البحث عن اي شيء "وانا لا افهم الا القليل" فلاحظت ان اثناء محاولة البحث بعد ان كانت اللمبات مقسمة من فوق ومن اشفل مضيئة والمجموعة في المنتصف لا تضيء ان الوضع قد انعكس واصبحت المجموعة في الاسفل لا تضيء والتي في المنتصف تضيء عدا عن بعض اللمبات المتفرقة التي لا تضيء او تعطي اضاءة ضعيفة بلون ازرق الى حد ما

كما انه كان سابقا عند توصيل التيار الكهربائي يقوم بالفصل ولكن الان لا يفصل عند توصيل التيار وايضا السينسور الحساس للاضاءة الذي عند وجود الضوء يفصل اضاءة الكشاف وعند الظلام يجعله يضيء اصبح الان بلا فائدة الا انه يخفض اضاءة الكشاف قليلا عند وجود اضاءة في الغرفة

ارجو افادتي بسبب هذا العطل وماهي طريقة علاجة علما باني لست خبير الكترونيات ولكني استطيع استبدال القطع وتركيبها

ولكم كل الشكر

[assed]

المشاركة الأصلية كتبت بواسطة sheko34

تحية للجميع

ارجو مساعدتي في معرفة العطل التالي

لدي كشاف بإضاءة لدات عدد 120 ليد وفجأة وجدته يضيء بعض اللمبات وبعض اللمبات بمجموعة كبيرة في المنتصف لا تعمل..قمت بفتحه ومحاولة البحث عن اي شيء "وانا لا افهم الا القليل" فلاحظت ان اثناء محاولة البحث بعد ان كانت اللمبات مقسمة من فوق ومن اشفل مضيئة والمجموعة في المنتصف لا تضيء ان الوضع قد انعكس واصبحت المجموعة في الاسفل لا تضيء والتي في المنتصف تضيء عدا عن بعض اللمبات المتفرقة التي لا تضيء او تعطي اضاءة ضعيفة بلون ازرق الى حد ما

كما انه كان سابقا عند توصيل التيار الكهربائي يقوم بالفصل ولكن الان لا يفصل عند توصيل التيار وايضا السينسور الحساس للاضاءة الذي عند وجود الضوء يفصل اضاءة الكشاف وعند الظلام يجعله يضيء اصبح الان بلا فائدة الا انه يخفض اضاءة الكشاف قليلا عند وجود اضاءة في الغرفة

ارجو افادتي بسبب هذا العطل وماهي طريقة علاجة علما باني لست خبير الكترونيات ولكني استطيع استبدال القطع وتركيبها

ولكم كل الشكر

السلام عليكم
تابع نقاط اللحام بشكل دقيق
وايضا شيك الترانزستورات

[sheko34]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
تابع نقاط اللحام بشكل دقيق
وايضا شيك الترانزستورات

شكرا اخي على ردك

ولكني كما ذكرت خبرتي قليلة ولا اعلم كل القطع واسمائها

عذرا ولكنى لا اعلم شكل الترانستور وكيف اعرف انه لا يعمل

اما اللحامات فكلها سليمة

[assed]

المشاركة الأصلية كتبت بواسطة sheko34

شكرا اخي على ردك

ولكني كما ذكرت خبرتي قليلة ولا اعلم كل القطع واسمائها

عذرا ولكنى لا اعلم شكل الترانستور وكيف اعرف انه لا يعمل

اما اللحامات فكلها سليمة

آرى ان تذهب به الى مركز الصيانة لأن اغلب الكشافات غير أمنة من حيث الفحص لانها لاتحوي على ترانس عازل للصعقة الكهربائية

[sheko34]

المشاركة الأصلية كتبت بواسطة assed

آرى ان تذهب به الى مركز الصيانة لأن اغلب الكشافات غير أمنة من حيث الفحص لانها لاتحوي على ترانس عازل للصعقة الكهربائية

اخي لا اعتقد ان اللمبات نفسها قد عطلت وذلك لاني ضكرت فالبداية ان الكشاف في البداية كان كأنه مقسم الى ثلاث مجموعات وأن المجموعتين التي في الاعلى والاسفل كانت تعمل والمنتصف لا تعمل وبعد ان قمت بفكه اضائت المجموعة التي في المنتصف وانطفأت بعض اللمبات التي في الاسفل ولمبتين او ثلاثة من فوق

علما بان الكشاف غير منفصل الى مجموعات اي ان اللمبات جميعها ال 120 لمبة موضوعة على استقامة واحدة ولكن مقسومة على لوحين (اقصد لوحة التوصيل التي يتم اللحام عليها والتي هي خضراء) ويصل هذين اللوحين بسلك

[alush]

المشاركة الأصلية كتبت بواسطة sheko34

تحية للجميع

ارجو مساعدتي في معرفة العطل التالي

لدي كشاف بإضاءة لدات عدد 120 ليد وفجأة وجدته يضيء بعض اللمبات وبعض اللمبات بمجموعة كبيرة في المنتصف لا تعمل..قمت بفتحه ومحاولة البحث عن اي شيء "وانا لا افهم الا القليل" فلاحظت ان اثناء محاولة البحث بعد ان كانت اللمبات مقسمة من فوق ومن اشفل مضيئة والمجموعة في المنتصف لا تضيء ان الوضع قد انعكس واصبحت المجموعة في الاسفل لا تضيء والتي في المنتصف تضيء عدا عن بعض اللمبات المتفرقة التي لا تضيء او تعطي اضاءة ضعيفة بلون ازرق الى حد ما

كما انه كان سابقا عند توصيل التيار الكهربائي يقوم بالفصل ولكن الان لا يفصل عند توصيل التيار وايضا السينسور الحساس للاضاءة الذي عند وجود الضوء يفصل اضاءة الكشاف وعند الظلام يجعله يضيء اصبح الان بلا فائدة الا انه يخفض اضاءة الكشاف قليلا عند وجود اضاءة في الغرفة

ارجو افادتي بسبب هذا العطل وماهي طريقة علاجة علما باني لست خبير الكترونيات ولكني استطيع استبدال القطع وتركيبها

ولكم كل الشكر

السلام عليك
صديقي
لكي تحصر العطل هل هو من الدارة ام الليديات
قم بوصل الليديات بدون دارة
مباشرة الى البطارية
فاذا اضاء بشكل جيد يكون علمنا من اين العطل
بالنسبة للترانستور
اظن ان الكشاف يعمل على 4.5 فولت
اي ترانستور يفي بالغرض
ويكون في الداارة ديودين غير دارة التوحيد
اي انهم موصولين بـ سالب الكهرباء من جهة
ومن جهة ثانية احدهما مع مقاومةوالترانزيستور والاخر مع سالب البطارية
تاكد من سلامتهما

واخبرنا النتيجة

[assed]

المشاركة الأصلية كتبت بواسطة sheko34

اخي لا اعتقد ان اللمبات نفسها قد عطلت وذلك لاني ضكرت فالبداية ان الكشاف في البداية كان كأنه مقسم الى ثلاث مجموعات وأن المجموعتين التي في الاعلى والاسفل كانت تعمل والمنتصف لا تعمل وبعد ان قمت بفكه اضائت المجموعة التي في المنتصف وانطفأت بعض اللمبات التي في الاسفل ولمبتين او ثلاثة من فوق

علما بان الكشاف غير منفصل الى مجموعات اي ان اللمبات جميعها ال 120 لمبة موضوعة على استقامة واحدة ولكن مقسومة على لوحين (اقصد لوحة التوصيل التي يتم اللحام عليها والتي هي خضراء) ويصل هذين اللوحين بسلك

اذا كانت الاضاءة ضعيفة وبتشتغل بعض اجزاء الكشاف او بعض مجموعات الكشاف من ليدات
هذا يعني ان البطارية هابطة او تالفة

[sheko34]

المشاركة الأصلية كتبت بواسطة alush

السلام عليك
صديقي
لكي تحصر العطل هل هو من الدارة ام الليديات
قم بوصل الليديات بدون دارة
مباشرة الى البطارية
فاذا اضاء بشكل جيد يكون علمنا من اين العطل

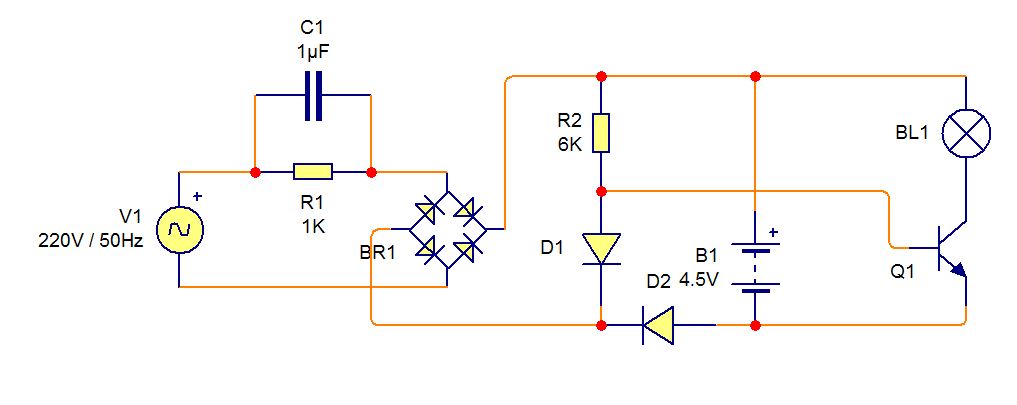

بالنسبة للترانستور
اظن ان الكشاف يعمل على 4.5 فولت
اي ترانستور يفي بالغرض
ويكون في الداارة ديودين غير دارة التوحيد
اي انهم موصولين بـ سالب الكهرباء من جهة
ومن جهة ثانية احدهما مع مقاومةوالترانزيستور والاخر مع سالب البطارية
تاكد من سلامتهما

واخبرنا النتيجة

ما شاء الله عليك وكلك ذوق على تعب الشرح

لقد قمت بالفعل بقطع السلكين القادمين من اللمبات وتوصيلهم بالسلكين القادمين مباشرة من البطاريات الخمس بحيث لا يكون هناك اي دارة كهربائية سوى اللمبات والبطاريات وبالفعل لم تعمل كل اللمبات ولكن ما اتعجب له انه في بداية العطل كانت هناك لمبات لا تعمل ولمبات تعمل وبعد ان قمت بفتح الكشاف انعكس الامر واصبحت اللمبات التي كانت لا تعمل سابقا مضسئة والتي كانت تعمل اصبحت لا تعمل
