دائره سياره لعبه

alking_70_7 · 12-12-2014, 01:40 AM

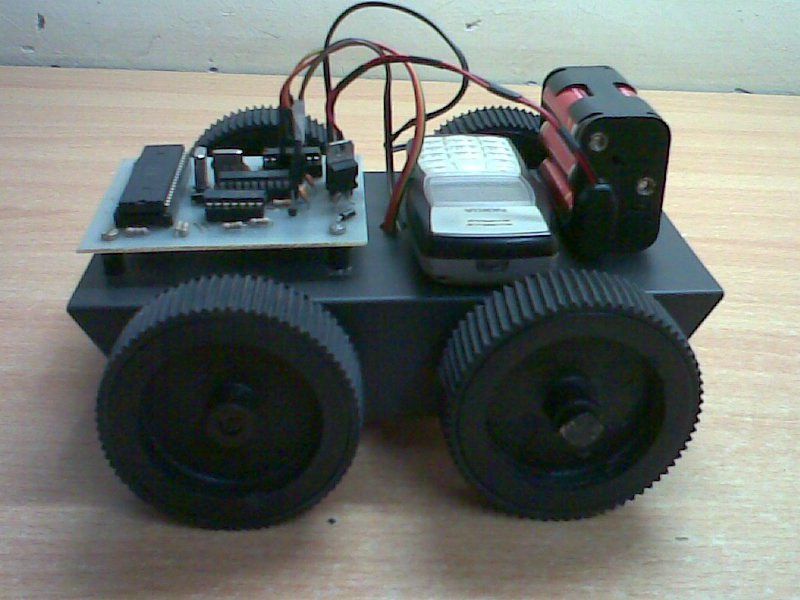

اريد دائره تحكم بسياره لعبة بها محركين

تم تصميم السياره وتركيب الاجزاء وتم التحكم بواسطة ريموت سلكى

ينقصها دائره تحكم عن بعد

دورت كتير على دائره ولم اجد دائره كامله تتحكم بموتورين

اريد دائره بسيطة وقطع متوفرة فى السوق

alking_70_7 · 13-12-2014, 11:38 PM

اين الردود ؟؟؟؟؟

مخريان · 14-12-2014, 09:37 PM

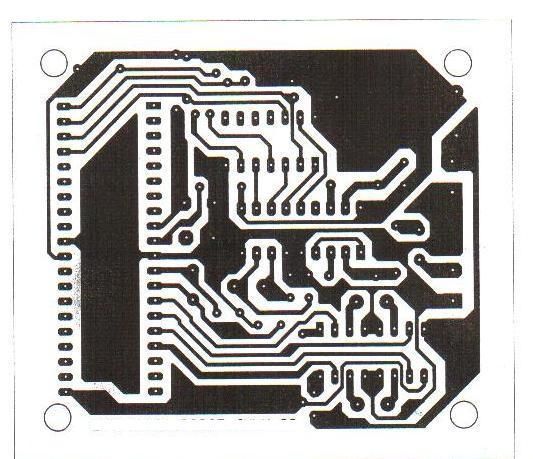

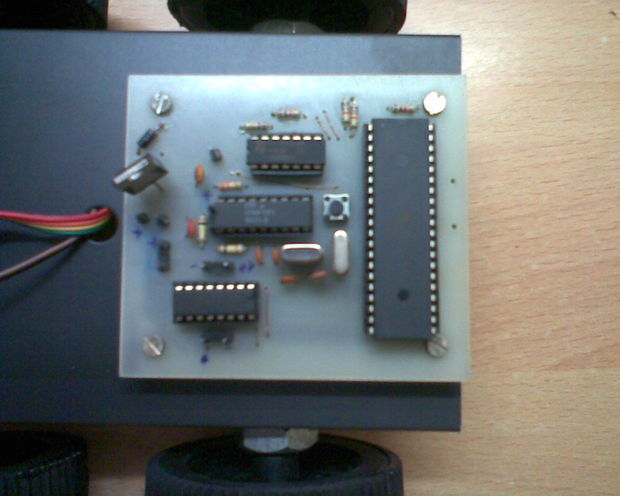

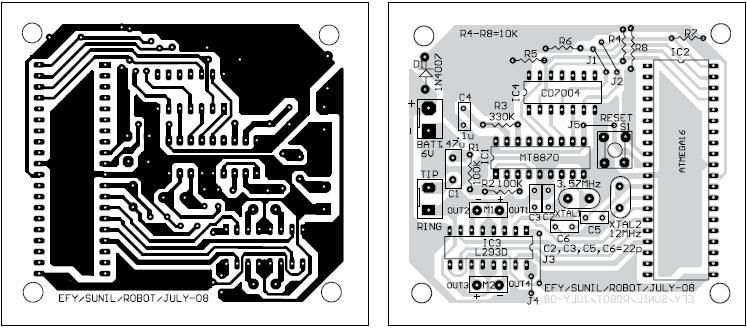

وهذه قطع الدائرة

Component Required:

IC1 - MT8870 DTMF decoder
IC2 - ATmega16 AVR microcontroller
IC3 - L293D motor driver
IC4 - 74LS04 NOT gate
D1 - 1N4007 rectifier diode
R1, R2 - 100-kilo-ohm
R3 - 330-kilo-ohm
R4-R8 - 10-kilo-ohm
C1 - 0.47μF ceramic disk
C2, C3, C5, C6 - 22pF ceramic disk
C4 - 0.1μF ceramic disk
XTAL1 - 3.57MHz crystal
XTAL2 - 12MHz crystal
S1 - Push-to-on switch
M1, M2 - 6V, 50-rpm geared DC motor
Batt. - 6V, 4.5Ah battery
