زيادة الفولت او انقاصه عن طريق التحكم بعرض النبضة

[fade hbeb]

يمكن زيادة او انقاص الفولتات الخارجة من محول الشوبر
عن طريق التحكم بعرض النبضة
من المسئول عن التحكم بعرض النبضة الرجاء من الاخوة الكرام
ابداء الراي والف شكر للجميع

[fade hbeb]

للرفع
_____

[فكروعلم]

السلام عليكم

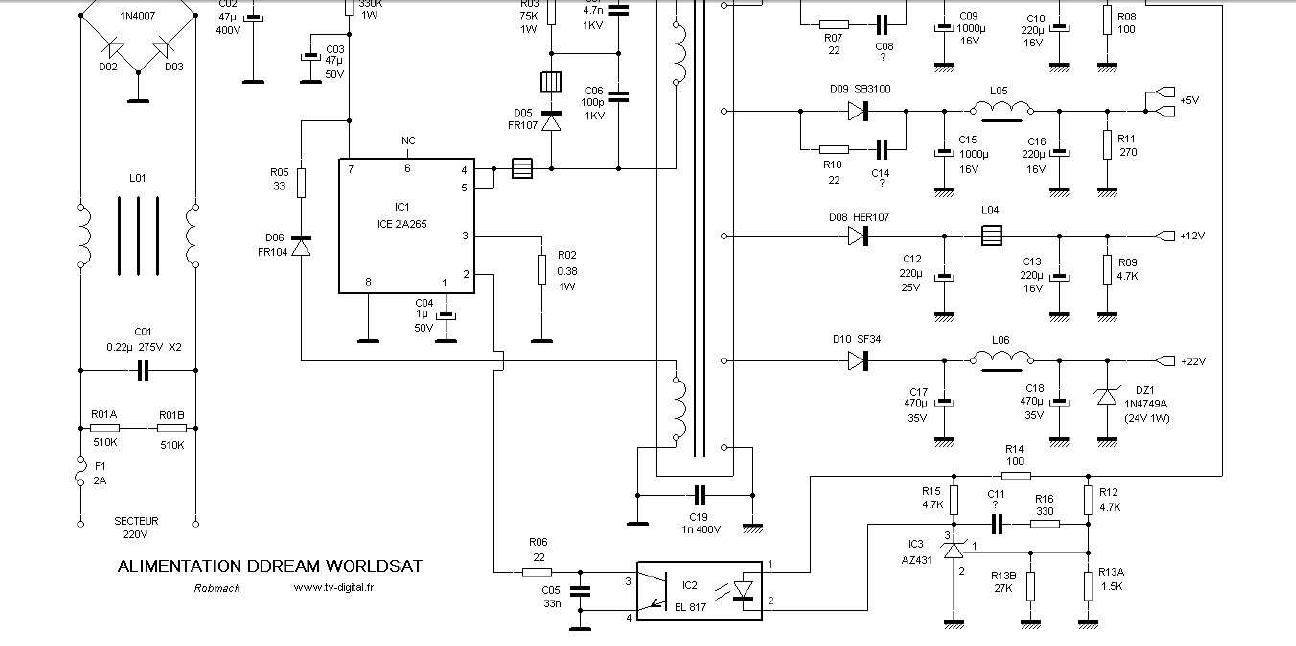

أخي فادي ياريت لو ترفع صورة المخطط بالكامل

[فكروعلم]

في هذه الدارة يتم تحديد الجهد بواسطة التحكم بمنظم الجهد IC3 والذي رقمة AZ431 وهذا المنظم يتحكم بالفوتو كبلر الذي يتحكم بعمل المتكاملة الرئيسية

[fade hbeb]

الف شكر استاذي الغالي على اهتمامك
يعني لو تم تغيير قيم المقاومات r13a - r13b
هل سيتم تغيير في قيم الفولتات الخارجة من محول الشوبر
والف شكر مرة اخرى

[فكروعلم]

المشاركة الأصلية كتبت بواسطة fade hbeb

الف شكر استاذي الغالي على اهتمامك
يعني لو تم تغيير قيم المقاومات r13a - r13b
هل سيتم تغيير في قيم الفولتات الخارجة من محول الشوبر
والف شكر مرة اخرى

بالتأكيد سيتغير وأنتبه للمقاومتين A و B كيف موصولتين بالتوازي لتحديد دقة لضبط الجهد ويكفي أن نغير بقيمة B زيادة ونقصان لزيادة الجهد وإنخفاضة لحد معين وإذا لم يكفي نقوم برزياد وإنقاص A قليلاً وليس كثيراً لكي لا يرتفع الحهد بشكل كبير وتنفجر مكثفات التنعيم ولا تنسى أن تقوم بتغيير مكثفات التنعيم بمكثفات ذات جهد أعلى إذا أردت رفع الجهد

[fade hbeb]

بارك الله بك معلمي و استاذي و اخي الرائع
اثابك الله عني كل خير
وفقك الله في الدنيا ورفع مقامك في الاخرة
مع تحياتي العميقة
