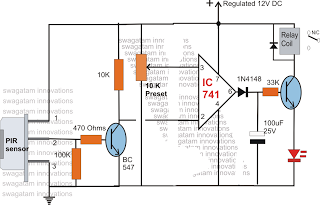

ارجو الدخول والمساعده في هذه الدائرة

[مخريان]

اريد منكم تعليمي كيف اسوي الريليه في هذه الدائرة الاني الاخبرة قليله وكيف تركيبه وتوصيله في الدائرة ولكم جزيل الشكر

[حيدر علاج حسن]

المخطط واضح . ما هو طلبك

[مخريان]

طلبي ياخي كيف تركيب الريليه في هذه الدائرة والريلية كم له ارجل وكيف اوصل الارجل الريليه الاني الاعرف توصيلها

ولك مني جزيل الشكر على ردك

[Jotham]

الريلاي العادي ( ذو الملف الواحد )
له 5 أرجل...2 رجل خاصة بالـ coil أو الملف الذي ينتج عنه مجال مغناطيسي يحرك الريشة
في الحالة الطبيعية للريلاي ( حالة عدم سريان فولت بداخل الملف )
تكون الريشة في وضعية Normaly close
و عند سريان الفولت في الملف ينتج عنه مجال مغناطيسي فتنتقل الريشة من الوضع السابق تاركة طرف N.C لتلامس الطرف الآخر Normaly open
أتمنى أن تفيدك هذه الصورة

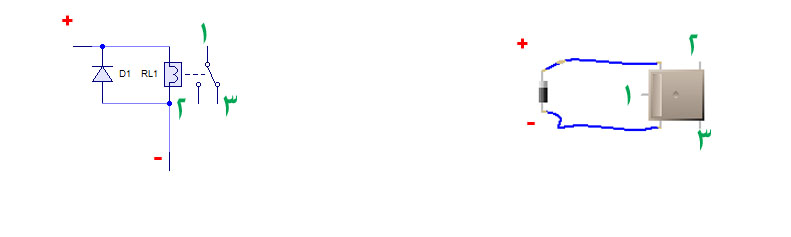

[alush]

فهمت عليك
تفضل
