طلب مساعدة في دارة إلكترونية

[مـيـال]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
أخواني المهندسين الأفاضل أتمنى أن أجد المساعدة منكم في هذه الدارة
إسم الدارة 9V battery backup circuit

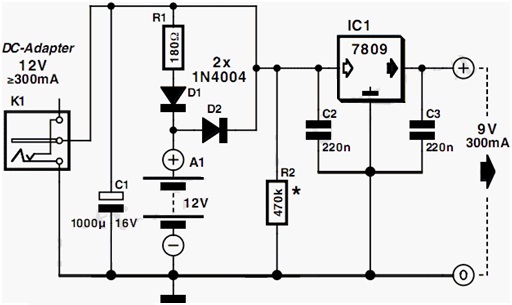

صورة الدارة

طبعاً الدارة مفهومة بس كل طلبي هو صور للقطع المكونة للدارة بسبب قلت خبرتي في الموضوع لا أعلم ماهي القطع المكونة
فلو تكرمتم علينا بصور للقطع أكون شاكراً لكم
كذلك مانوع الـ IC المستخدم في الدارة هل هو kit أو lm أو L
كذلك هل هناك فارق مابين 1N4004 و 1N4007
وتقبلوا خالص شكري وتقديري لكم
والمعذرة على كثرة الإستفسارات

[mourad3d]

وعليكم السلام ورحمة الله وبركاته

بدايه ادعوك لتعرف على العناصر الالكترونيه من هذه الكتب حتى تكون ملم بهذه العناصر

http://www.qariya.info/vb/showthread.php?t=129099

ic1 عبارة عن ريجليتور منظم جهد lm809 معروف ومشهور جدا


فارق مابين 1N4004 و 1N4007 يمكن استخدام اى واحد فيهم فى هذه الدائرة البسيطه والفرق بينهم فى تحمل الفولت و الامبير وبما ان الدائرة لا تتطلب فولت او امبير عالى يمك اسخدام اى منهما

[مـيـال]

أشكرك جزيل الشكر أخي الكريم مراد على ردك الشافي
وجزاك الله كل خير على روابط الكتب
وقد قمت بتحميلها بالكامل وقمت بقرأة مايهمني منها في الوقت الحالي وقد عرفت الكثير ولكن الشيء الوحيد الذي لم أصل إلى نتيجه فيه هو نوع المكثف 220n الموجود في الدارة لذا أرجو تكرمكم بإفادتي بصورة شافية لهذا المكثف لكي أبدأ بعمل الدارة
وأسأل الله التوفيق لي ولكم

[mourad3d]

هذا المكثف قيمته غير حساسه ولا تؤثر قيمته على عمل الدائرة وممكن تستخدم مكثف من 1 ميكرو الى 10 ميكرو او اقل والهدف منه اخماد الترددات العاليه لانى معروف كل ما قلة قيمة المكثف يمرر التردد العالى لانى التردد يتناسب عكسيا تباعا لهذه العلاقة



هذا على حد علمى والله واعلى واعلم

[مـيـال]

أشكرك أخي مراد على ردك الكريم
وفقنا الله وإياكم لكل خير

[samer sleman]

ارجو المساعدة في ايجاد دارة لتحويل جهد من 1.5 فولت الى 5 فولت
وقد وجدت مثل هذه الدارة ولكن احداها تحتاج الى اي سي ماكس 756
ولم اجد هذه الاي سي
ودارة تحتاج اي سي LT1073

وايضا لم اجد هذه الاي سي فهل توجد دارة تستخدم اي سي معروفة ومتوافرة
ارجو المساعدة ولكم جزيل الشكر
