افتراضي كيفية حساب مقاومة السلك ؟؟؟ Twitter FaceBook Google+



السلام عليكم ورحمة الله وبركاته
عندما نلف محول معين يجب ان يكون هناك قانون يستند عليه في حساب عدد اللفات
ولكن مايلاحظ على الواقع ان القوانين لاتكون ذات نتيجة مضبوطه فمثلاً للف محول من هذا النوع



نحسب العرض مطروحاً منهُ الفراغ في الارتفاع على 2 والناتج يقسم على 42 نحصل على عدد اللفات مقابل الفولت الواحد ولكن هذا القانون يختلف من قطر سلك الى سلك اخر يختلف في القطر اي ان مقاومة السلك تكون عامل مؤثر وبشدة في النتيجة بالنسبة لملفات للدخل والخرج .... السؤال هنا كيف نقضي على هذا التفاوت او كيف نجعل النتيجة مطابقة للمطلوب 100%

اعلانات

الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 23-12-2014, 05:34 PM المشاركة 2
افتراضي


القانون الذي اسردته هو حساب مساحة المقطع العرضي للقلب الحديدي ...
و عدد اللفات لكل فولت هو 45 ÷ المساحة بالسم المربع ( و ليس العكس )
و قدرة المحولة هي مربع المساحة بالسم المربع

قطر السلك ليس له علاقة بهذه الحسابات . انما هو يحسب على اساس تحمله للتيار فقط و ليس اكثر ..

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً قطر الندى 89 ( شكر العضو على هذه المشاركة )
اعجاب قطر الندى 89 ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية قطر الندى 89
قطر الندى 89
:: مهندس متميز ::
تاريخ التسجيل: Aug 2013
الدولة: IRAQ
المشاركات: 335
نشاط [ قطر الندى 89 ]
قوة السمعة:0
قديم 23-12-2014, 05:45 PM المشاركة 3
افتراضي


القانون الذي اسردته هو حساب مساحة المقطع العرضي للقلب الحديدي ...
و عدد اللفات لكل فولت هو 45 ÷ المساحة بالسم المربع ( و ليس العكس )
و قدرة المحولة هي مربع المساحة بالسم المربع

قطر السلك ليس له علاقة بهذه الحسابات . انما هو يحسب على اساس تحمله للتيار فقط و ليس اكثر ..
طيب ممكن تكتب القانون رقمياً للحصول على عدد اللفات لهذه المحولة وما شابه


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 23-12-2014, 06:09 PM المشاركة 4
افتراضي


نعم و لكن اعطنا ابعاد القلب

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً قطر الندى 89 ( شكر العضو على هذه المشاركة )
اعجاب قطر الندى 89 ( أعجبته المشاركة )

الصورة الرمزية قطر الندى 89
قطر الندى 89
:: مهندس متميز ::
تاريخ التسجيل: Aug 2013
الدولة: IRAQ
المشاركات: 335
نشاط [ قطر الندى 89 ]
قوة السمعة:0
قديم 23-12-2014, 06:30 PM المشاركة 5
افتراضي


انا اقصد القانون بذاته انا بحاجة اليه وليس ايجاد عدد لفات هذه المحولة


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 23-12-2014, 07:04 PM المشاركة 6
افتراضي


قدرة المحولة = مربع مساحة المقطع العرضي للقلب
عدد اللفات لكل فولت = 45 ÷ ممساحة المقطع العرضي للقلب (لفة/فولت)
التيار = القدرة ÷ الجهد (A)
مساحة مقطع السلك = التيار ÷ 7 ( ملم2)

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً قطر الندى 89 ( شكر العضو على هذه المشاركة )
اعجاب قطر الندى 89 ( أعجبته المشاركة )

الصورة الرمزية قطر الندى 89
قطر الندى 89
:: مهندس متميز ::
تاريخ التسجيل: Aug 2013
الدولة: IRAQ
المشاركات: 335
نشاط [ قطر الندى 89 ]
قوة السمعة:0
قديم 24-12-2014, 03:35 PM المشاركة 7
افتراضي


يعني لو كانت مساحة المقطع العرضي = 15 والفراغ 5 فتصبح 15-5=10سم وبالتالي يكون عدد اللفات 45/10=4.5 لفه للفولت الواحد .. صح ام خطأ ؟؟؟؟؟؟؟؟
ام ان الفراغ يبقى وتكون 45/15=3 لفه للفولت الواحد .... هنا ايهما صح النتيجة الاولى ام الثانية ام كليهما بحاجة الى تصحيح او الاثنتان خطأ ؟؟





الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 24-12-2014, 04:09 PM المشاركة 8
افتراضي

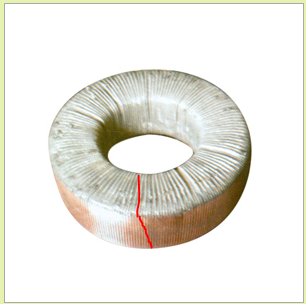

الخطوط الحمراء تمثل العرض و الارتفاع ...
مساحة المقطع العرضي = العرض × الارتفاع ( و القياسات بالسم )
