استفسار بسيط من اصحاب المعرفة

[alush]

عند وصل الترانزستور كمفتاح
هل المصباح يجب ان يوصل على الباعث حصرا
اي الوضعين صح
ام كلاهما

[fade hbeb]

اخي الكريم الطريقة الصحيحة هي ان يتم توصيل
الحمل بين المصدر و مجمع الترانزستور

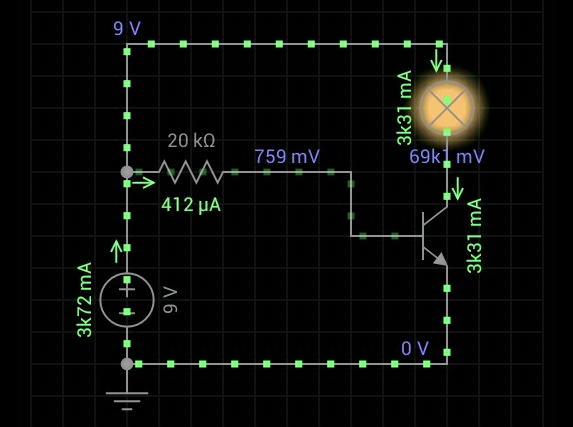

اي الطريقة الموضحة في هذه الصورة
و السبب في هذا لان تيار المجمع هو اكبر
من تيار الباعث و تيار القاعدة
لذالك تستخدم طريقة باعث مشترك
في حال استخدام الترانزستور كمفتاح
و الله اعلم

[IMG][/IMG]

[gamemn02]

في الطريقة الثانية جهد المصدر سينقسم على الحمل و على مقاومة القاعدة
لكن ليعمل الترانزستور كمفتاح يجب ان يكون الجهد على الحمل مساوي تقريبا لجهد المصدر فالطريقة الاولى هي السليمة

[assed]

السلام عليكم
مثلما تفضل الاخ فادي
أخي الكريم يوجد نوعان للترانزستور NPN و PNP
والترانزستور يربط بطريقتان في المثال الذي انتة وضعته ترانزستور نوع NPN وحسب الرسم يكون الربط الاول هو ربط بنحياز امامي وهوة الاستندرد كمفتاح
والربط الثاني هو ربط بنحياز عكسي

[alush]

المشاركة الأصلية كتبت بواسطة gamemn02

في الطريقة الثانية جهد المصدر سينقسم على الحمل و على مقاومة القاعدة
لكن ليعمل الترانزستور كمفتاح يجب ان يكون الجهد على الحمل مساوي تقريبا لجهد المصدر فالطريقة الاولى هي السليمة

هذا ماجعلني اسال
لان في الشكل الثاني

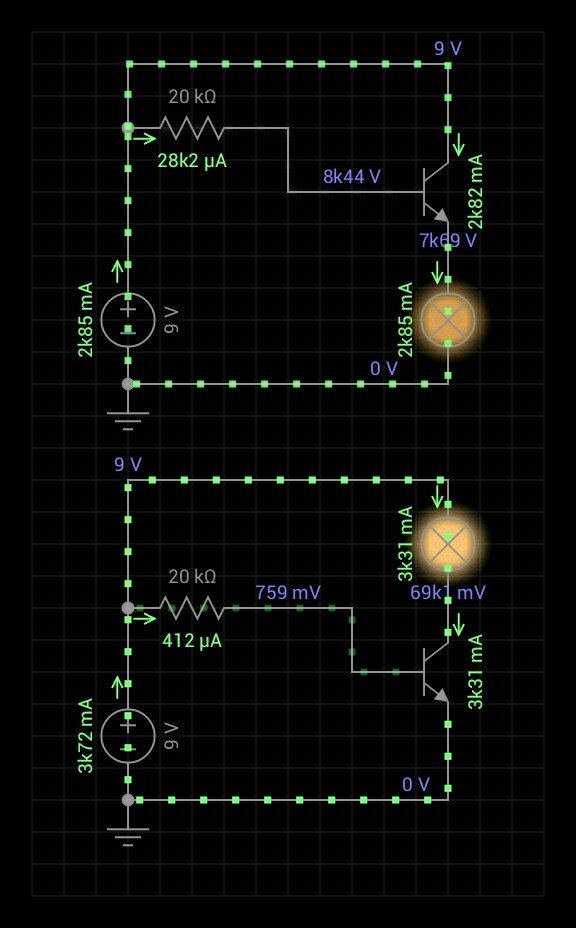

انظروا كيف ان هناك تيار بسيط يمر عبر المقاومة
اي ان الطريقة الاولى اكثر امان
لكن بنفس الوقت
انظرو كيف ان المصباح اضاء بشكل اقوى في الشكل التاني
وهذا ما حيرني فعلاش
