فكرة لدائرة ارجو تنفيذها بخصوص دوائر فصل الشحن

[احمدعبدالباقى]

بعد البحث فى القرية عن دوائر فصل الشحن وجدت ان الدوائر تعتمد على نقطتين هما نقطة الفصل ونقطة التوصيل

انا اريد ابسط دائرة فصل شحن عن البطارية 12 فولت عند وصول جهدها الى 13.8
ولبطارية 6 فولت عند وصول جهدها الى 7 فولت

بدون العودة الى توصيل الشحن مرة اخرى الا حينما اعيد توصيل البطارية مرة اخرى

بمعنى اصح اريد الدائرة تفصل الشحن عند وصول جهد البطارية الى 13.8 فولت فقط ولا اريد من الدائرة شئ اخر لانى ساقوم بفصل البطارية ولن اعيدها مرة اخرى الا للبدئ من جديد

[احمدعبدالباقى]

واضح ان الموضوع صعب او سؤالى مش مفهوم

طيب ابسطها بطريقة اخرى

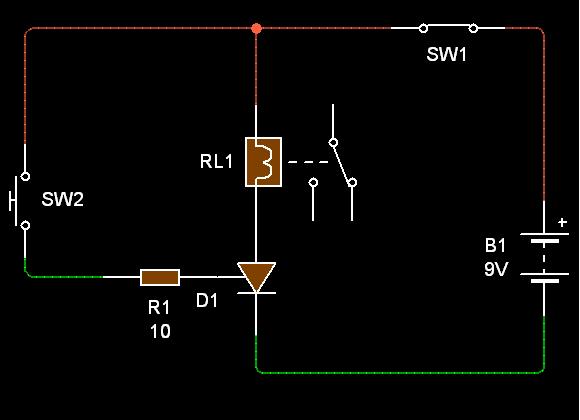

دى طريقة فصل الجهد الشاحن من على البطارية من خلال ريلية

المطلوب ابسط دائرة مراقبة تعطى نبضة القدح للثايرستور عند وصول جهد البطارية الى 14 فولت مثلا

[فكروعلم]

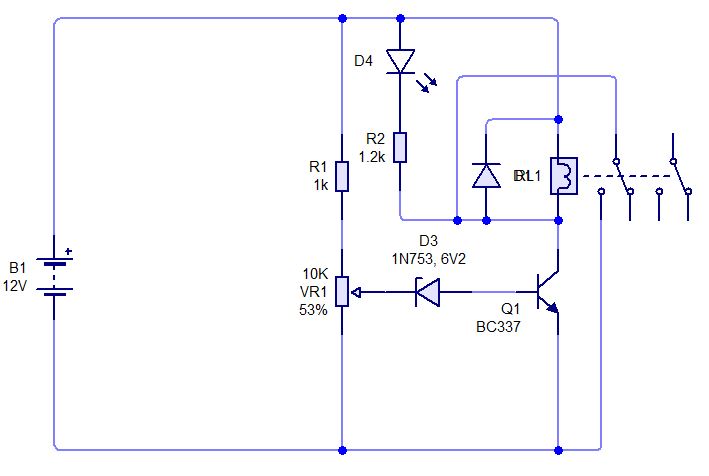

تفضل هذين النموذجين

[احمدعبدالباقى]

اللى فهمتة من المثال الاول ان اللى بيتحكم فى مراقبة جهد البطارية هو الزينر

معنى ذلك ان اى زينر حين تصلة بجهد يساوى قيمة جهد الزنر فانة ينهار ويمرر جهد صغير للخلف بشكل عكسى


جزاك الله خير على المتابعة والمعلومة الرائعة وتمنياتى لك بمزيد من التوفيق والتقدم

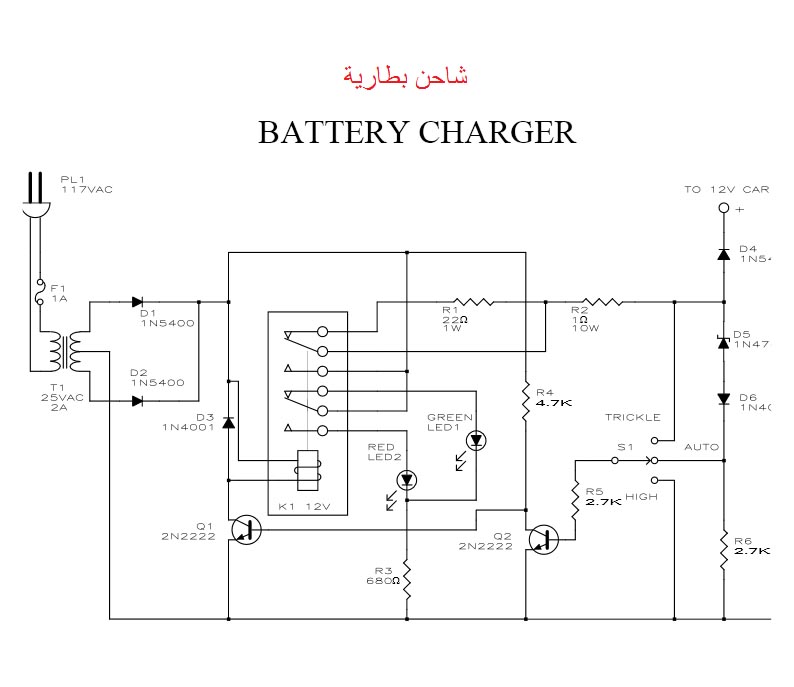

[alush]

اتمنا ان تفيد

[احمدعبدالباقى]

جزاك الله خير على العمل المميز


ولى سؤال اريد اجابة يقينية علية

لو توجد بطارية 12 فولت 80 امبير

واحضرت لها شاحن يخرج 13.8 فولت بالضبط 10 امبير

هل لو ظل هذا الشاحن موصول بالبطارية بدون فصل للشحن حتى تتساوى جهود البطارية والشاحن معا 13.8 فولت

هل ستظل عملية الشحن قائمة ام ستتوقف تماما لتساوى الجهود وانخفاض تيار الشاحن ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

جزاكم الله خير وانا عارف انى باتقل عليكم بجد بس لانكم اساتذة كرام والعطاء من شيم الكرام

[نعيم البديري]

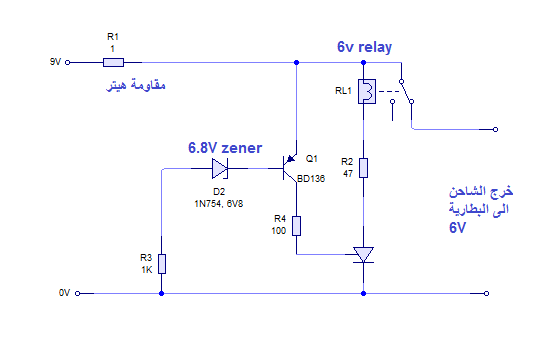

تفضل اخ احمد // لاحظ هذه الفكرة قد تعجبك المهم هي مصممة للفصل على القيمة 7.5 فولت فقط لاحظ الزنر 6.8V ويجمع مع فولتية BE للترانزستور يتحقق قدح بوابة الثايرستور عند 7.5V تقريبا ولاتنسى المقاومة الهيترية بطريق الشاحن لتحديد تيار الشاحن وكذالك لضمان سير الشحن صعودا مع جهد البطارية بالتدريج ..
المقاومة 47 اوم نصف او اكثر وات على التوالي مع الريلي لحماية ملف الريلي 6V
الفكرة الان اصبحت مفهومة على ما اضن ويمكنك اجراء التغييرات المناسبة لتصلح مع البطارية 12 والشحن عند 14 فولت مع اجمل التحيات والتوفيق .

[احمدعبدالباقى]

جزاك الله خير استاذنا ومعلمنا استاذ نعيم على الدائرة الرائعة بالفعل

بس لى سؤال

الا يكفى جهد انهيار الزنر لقدح بوابة الثايرستور

ام الترانزيستور لزيادة الدقة ام لزيادة جهد قدح الثايرستور ؟؟؟؟؟؟؟

واسف جدا لانى دوشتكم معى بس محتاج افهم الية المراقبة

جزاك الله خير
