مساعدة في دارة شاحن موبايل

[maher yakob]

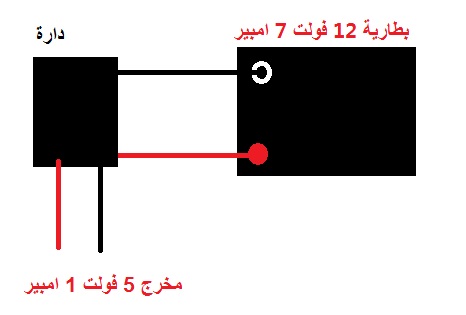

الرجاء المساعدة في هذه الدارة[IMG][/IMG]

وشرح كيف يمكن تغير قيمة الشدة دون تغير الجهد

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة maher yakob

الرجاء المساعدة في هذه الدارة[IMG][/IMG]

وشرح كيف يمكن تغير قيمة الشدة دون تغير الجهد

السلام عليكم

اخي انا جربت ظائرة بسية وهي وصل مثبت جهد فقط 7805 ويخرج تيار بفولتية ثابتة 5 فولت وحوالي 1 امبير ويشحن مع الجوالات ولكن يجب تركيب مبرد المنيوم على مثبت الجهد لانه يسخن كثيرا

ولكن واجهتني نفس المشكلة وهي شحن التابلت حيث انه يحتاج لتيار 2 امبير على الاقل
ولم اعرف حلا لها لاني لم اجد في السوق مثبت جهد يزيد عن الواحد امبير
فاضم صوتي لصوتك لمن لديه الخبرة كيف الحل

[احمدعبدالباقى]

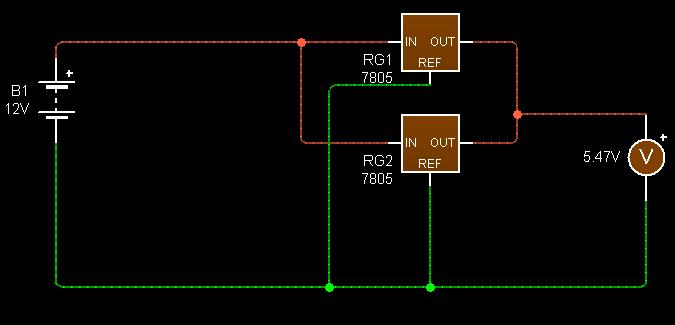

عن طريق وصل 2 منظم شحن على التوازى للحصول على تيار مضاعف

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

عن طريق وصل 2 منظم شحن على التوازى للحصول على تيار مضاعف

شكرآ لك اخي ولكن هل يتم جمع المخارج مباشرة ام يجب وصل مقاومة او دايود بينهم

وهل يمكن جمع اكثر من منظمين على التوازي وجزاك الله خيرآ

[احمدعبدالباقى]

اعتقد يجب وضع دايود بينهم للفصل بين الخرجين

ويمكن جمع اكثر من منظم جهد على التوازى مع مراعاة وضع دايود على خرج كل منظم

[Ibrahimaodi]

استخدم الى الدائرة الترانزيستور المعدني ذي الرقم 2N3055

فـ تحصل على تيار حوالي 15 أمبير

أو أي ترانزيستور ذي قدرة آخر على نفس طريقة الوصل التالية :

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

اعتقد يجب وضع دايود بينهم للفصل بين الخرجين

ويمكن جمع اكثر من منظم جهد على التوازى مع مراعاة وضع دايود على خرج كل منظم

شكرا لك اخي جربت ولكن عند وصل دايود على موجب الخرج للمثبت نقصت الفولتية من 4.9 الى 3.2

[أبو غازي1]

المشاركة الأصلية كتبت بواسطة Ibrahimaodi

استخدم الى الدائرة الترانزيستور المعدني ذي الرقم 2N3055

فـ تحصل على تيار حوالي 15 أمبير

أو أي ترانزيستور ذي قدرة آخر على نفس طريقة الوصل التالية :

جزاك الله خيرآ

هل يضر ذلك بالتابلت اذا كان خرج التيار 15 امبير لان التابلت يحتاج ل 2 امبير فقط
