تنفيذ دائرة شاحن SMPS 20w + مراقب شحن (+ مناقشة)

[gamemn02]

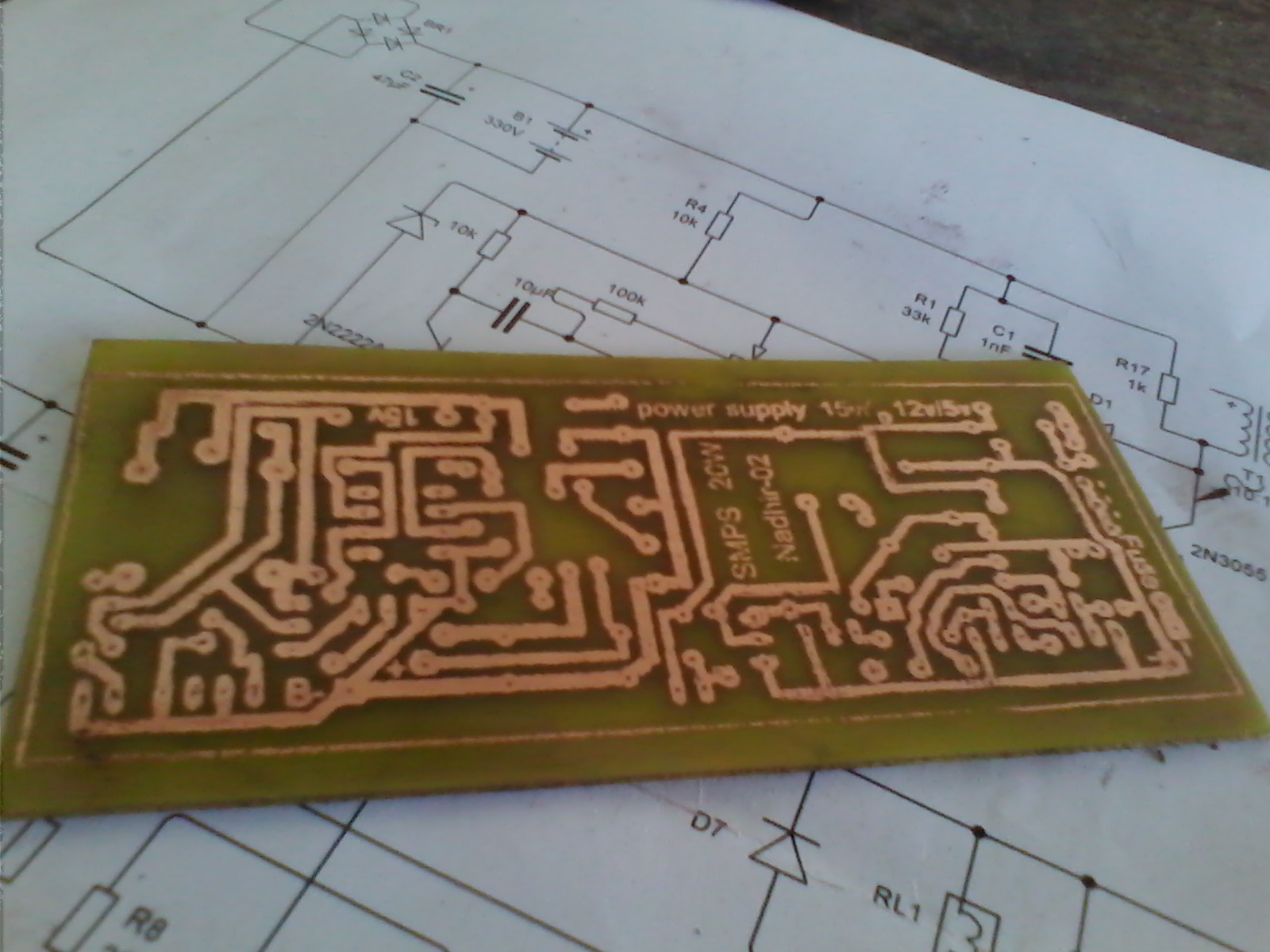

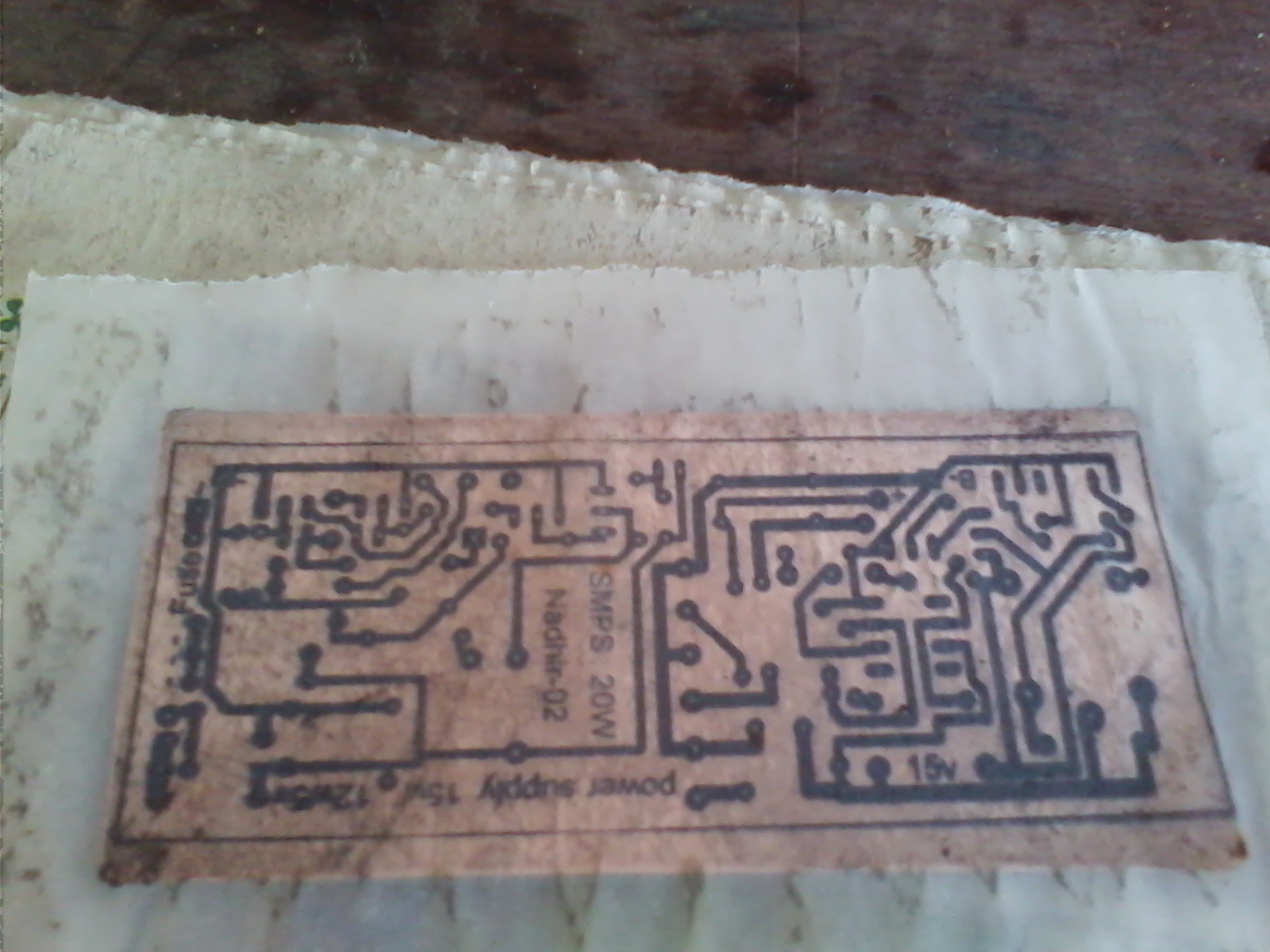

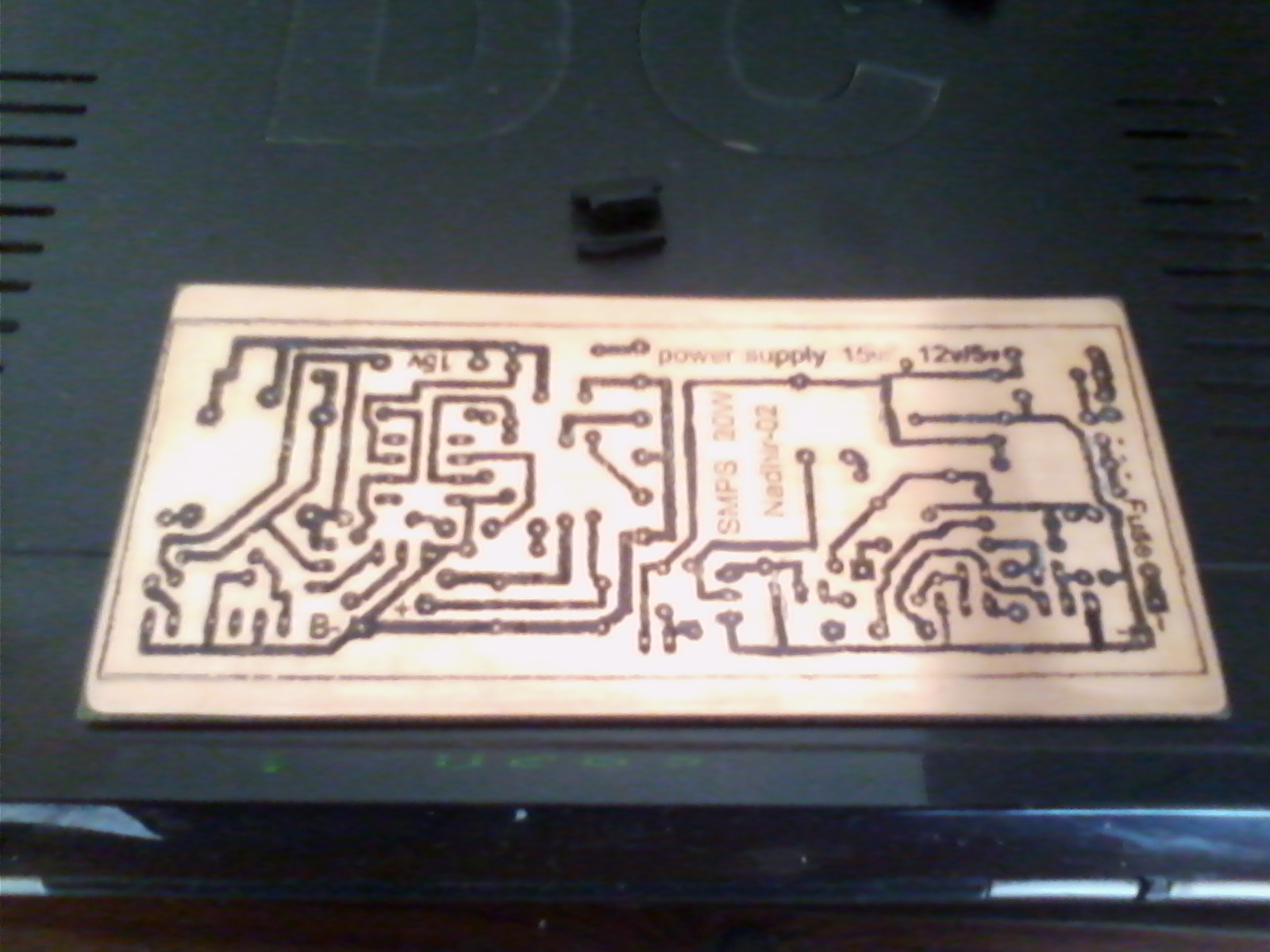

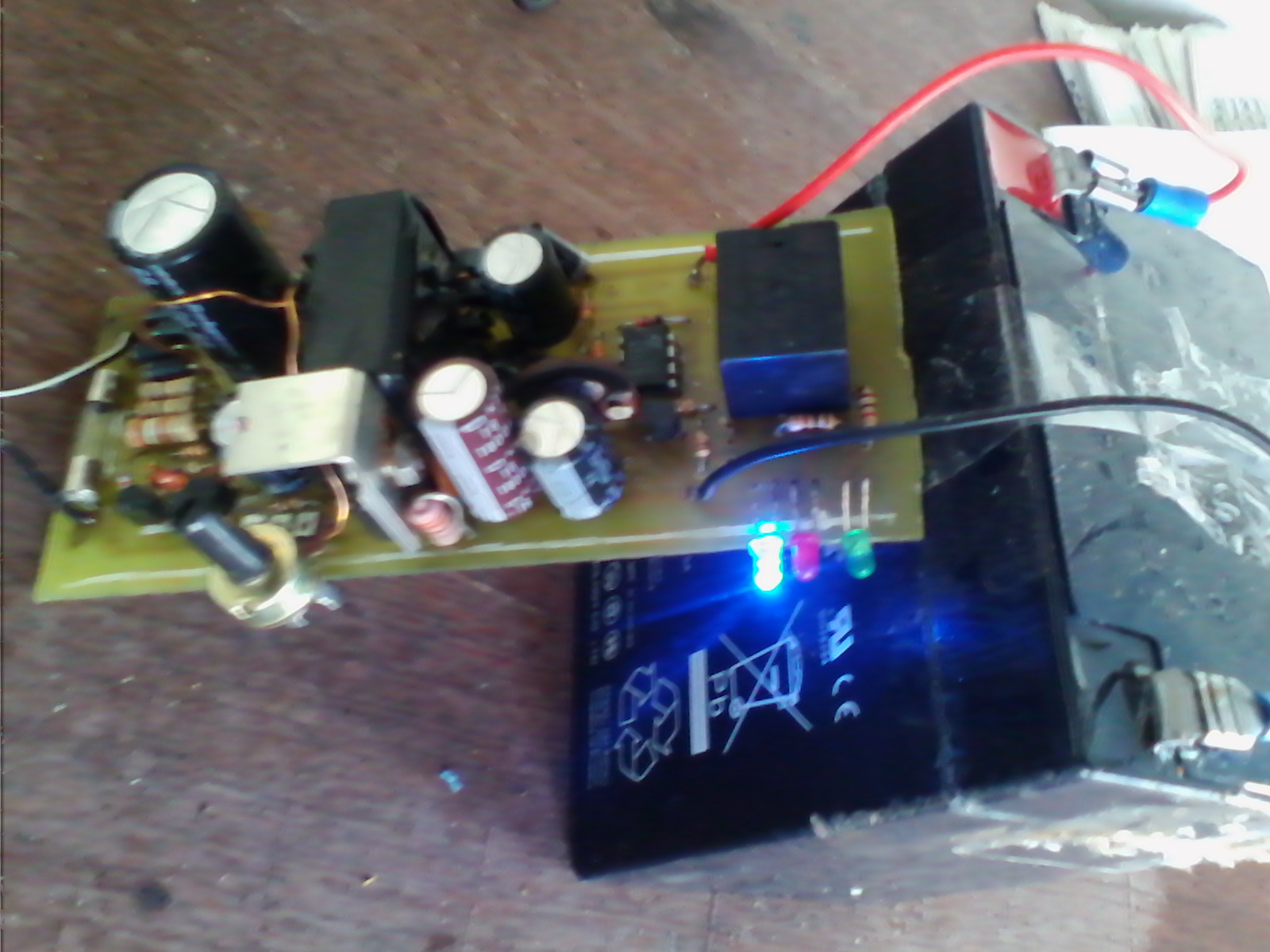

احببت ان اضع بين ايديكم هذه الدائرة من تصميمي وهي باورسبلاي من نوع SMPS 20w 15v و مراقب شحن للمناقشتها و تصحيح عيوبها و في نفس الوقت ساحاول تنفيذها و ساعرض في هذا الموضوع الخطوات انشاء الله

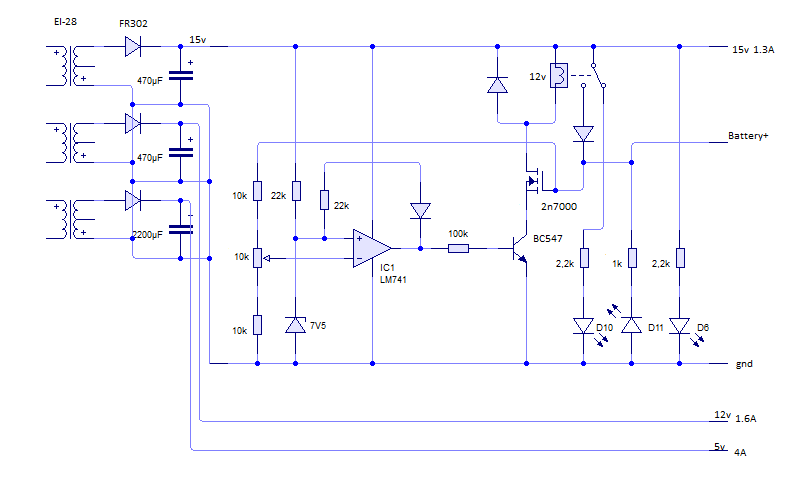

الدائرة منقسمة الى جزئين دائرة باورسبلاي و مراقب الشحن

[gamemn02]

[mounir.rouabah]

شكرا والله ياأخي فعلا أعجبتني هذه المشاركة بهذه الدارة

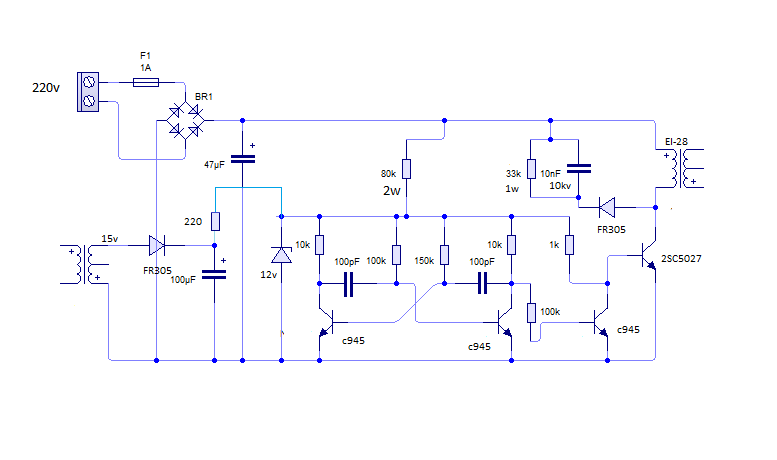

في الدارة الاولى استعملت مذبذب PWM ترانزيستور لماذا لم تستعمل
TL494 -- UA7500 -- أو -- UC3845
لانها لا تحتاج الى تغذية خارجية +15v

[assed]

المشاركة الأصلية كتبت بواسطة gamemn02

السلام عليكم
فعلاً عمل رائع . قمة التصميم بعتبارها الباورسبلاي + الشحن وبهذا الحجم فعلا عمل جميل .. ممكن السؤال عن بعض اجزائها .. بالنسبة لمحولة الفرايت (SMPS) هل هية عمل يدوي ام جاهز .. ممكن تفاصيل عنها ولكم جزيل الشكر

[gamemn02]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

شكرا والله ياأخي فعلا أعجبتني هذه المشاركة بهذه الدارة
في الدارة الاولى استعملت مذبذب PWM ترانزيستور لماذا لم تستعمل
TL494 -- UA7500 -- أو -- UC3845
لانها لا تحتاج الى تغذية خارجية +15v

العفو اخي اشكرك على الرد
بالنسبة للمذبذب فسواء استخدمت مذبذب ترانزستور او TL 494 فالتغذية 15v مهمة
(هي ليست تغذية خارجية بل هي من محول الفرايت اي ان الدائرة تغذي نفسها)
ستجد هذا في كل دوائر التغذية ذات محول قلب الفرايت

[gamemn02]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
فعلاً عمل رائع . قمة التصميم بعتبارها الباورسبلاي + الشحن وبهذا الحجم فعلا عمل جميل .. ممكن السؤال عن بعض اجزائها .. بالنسبة لمحولة الفرايت (SMPS) هل هية عمل يدوي ام جاهز .. ممكن تفاصيل عنها ولكم جزيل الشكر

مشكور اخي هذا شرف لي منك الحجم و الوزن و التكلفة احدى اهم ميزات دوائر smps المحول حصلت عليه من باور سبلاي قديم و قمت بتفكيكه و اعدت لفه اما عن طريقة حساب عدد اللفات فقد تحدث الاستاذ إيهاب بالتفصيل عن الطريقة في سلسلته "باب و نقفله" هنا انا استخدمت محول فيرايت EI-28

[gamemn02]

للعلم اني حرقت 7 فيوزات و 5 ترانزستورات قدرة حتى اشتغلت بشكل شبه سليم و اليوم اردت ان ازيد الخرج قليلا فحرقت الترانزستور c5027 الاخير الذي املكه هل من بديل هههخخخ

[assed]

المشاركة الأصلية كتبت بواسطة gamemn02

للعلم اني حرقت 7 فيوزات و 5 ترانزستورات قدرة حتى اشتغلت بشكل شبه سليم و اليوم اردت ان ازيد الخرج قليلا فحرقت الترانزستور c5027 الاخير الذي املكه هل من بديل هههخخخ

السلام عليكم
أغلب البورسبلاي ذات SMPS يوجد فيه نظام سيطرة للحد من تجاوز الحد المعلوم للتيار والفولت وهوة بوضع اوبتوكبلر الذي من خلاله يتم السيطرة على الــ pwm . اي التحكم بعرض النبضة . اعتقد العطل لحرق الترانزستور سببه هوة هذا القسم . المهم انت اجتزت اصعب شيء وهوة الفرايت لانه سر هذه الدوائر
